CRANKSHAFT & PISTON

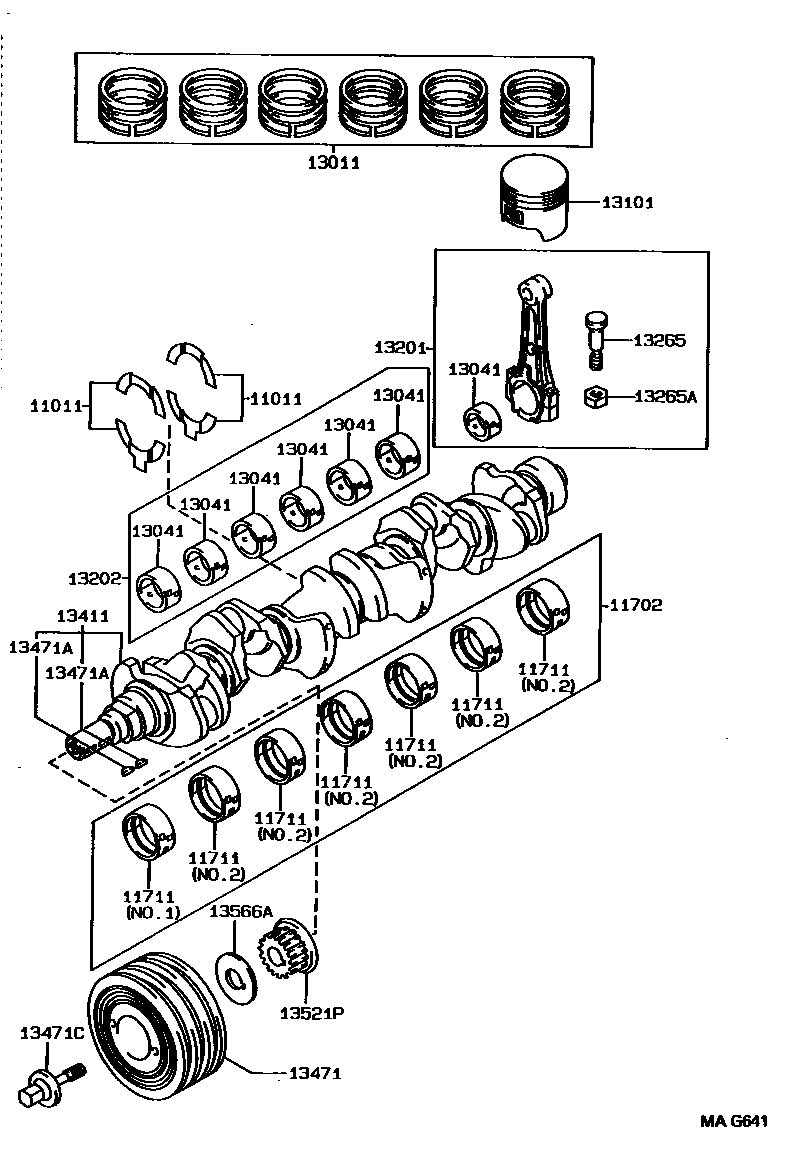

Parts diagram
11011WASHER SET, CRANKSHAFT THRUST
main11011-46030i199110-199508
main11011-50010i199110-199508
main11011-54020i199110-199508
main11011-70010×2i199308-199508
main11012-54020i199110-199508
main11013-54020i199110-199508
11702BEARING SET, CRANKSHAFT
main11704-46020i199110-199508
main11704-54061i199110-199508
main11704-70022i199308-199508
main11705-54061i199110-199508
11711BEARING, CRANKSHAFT
main11071-46010-01i199110-199508
main11071-46010-02i199110-199508
main11071-46010-03i199110-199508
main11071-46010-04i199110-199508
main11071-46010-05i199110-199508
main11071-50010-01×3i199110-199508
main11071-50010-02×3i199110-199508
main11071-50010-03×3i199110-199508
main11071-50010-04×3i199110-199508
main11071-50010-05×3i199110-199508
main11071-70012-01i199308-199310
main11071-70012-02i199308-199310
main11071-70012-03i199308-199310
main11071-70012-04i199308-199310
main11071-70012-05i199308-199310
main11071-70013-01i199310-199508
main11071-70013-02i199310-199508
main11071-70013-03i199310-199508
main11071-70013-04i199310-199508
main11071-70013-05i199310-199508
main11701-46010-01×6i199110-199508
main11701-46010-02×6i199110-199508
main11701-46010-03×6i199110-199508
main11701-46010-04×6i199110-199508
main11701-46010-05×6i199110-199508
main11701-50010-01×2i199110-199508
main11701-50010-02×2i199110-199508
main11701-50010-03×2i199110-199508
main11701-50010-04×2i199110-199508
main11701-50010-05×2i199110-199508
main11701-50010-06×2i199412-199508
main11701-50010-07×2i199412-199508
main11701-54061-01×5i199110-199508
MARK 1
main11701-54061-02×5i199110-199508
MARK 2
main11701-54061-03×5i199110-199508
MARK 3
main11701-70021-01×6i199308-199310
main11701-70021-02×6i199308-199310
main11701-70021-03×6i199308-199310
main11701-70021-04×6i199308-199310
main11701-70021-05×6i199308-199310
main11701-70022-01×6i199310-199508
main11701-70022-02×6i199310-199508
main11701-70022-03×6i199310-199508
main11701-70022-04×6i199310-199508
main11701-70022-05×6i199310-199508
13011RING SET, PISTON
main13011-46030i199110-199508
main13011-46040i199110-199508
main13011-50040i199110-199508
main13011-54100i199110-199508
main13011-70090i199308-199508
main13013-54100i199110-199508
main13013-70090i199308-199508
main13014-54100i199110-199508
main13015-54100i199110-199508
13041BEARING, CONNECTING ROD
main13041-46010-01×6i199110-199503
MARK 1
main13041-46010-02×6i199110-199503
MARK 2
main13041-46010-03×6i199110-199503
MARK 3
main13041-46010-04×6i199110-199503
MARK 4
main13041-46010-05×6i199110-199503
MARK 5
main13041-46011-01×6i199503-199508
MARK 1
main13041-46011-02×6i199503-199508
MARK 2
main13041-46011-03×6i199503-199508
MARK 3
main13041-46011-04×6i199503-199508
MARK 4
main13041-46011-05×6i199503-199508
MARK 5
main13041-50020-02×8i199110-199508
MARK 2
main13041-50020-03×8i199110-199508
MARK 3
main13041-50020-04×8i199110-199508
MARK 4
main13041-50020-05×8i199110-199508
MARK 5
main13041-50020-06×8i199110-199508
MARK 6
main13041-50020-07×8i199110-199508
MARK 7
main13041-54041-01×4i199110-199508
MARK 1
main13041-54041-02×4i199110-199508
MARK 2
main13041-54041-03×4i199110-199508
MARK 3
main13041-70020-03×6i199308-199508
MARK 3
main13041-70020-04×6i199308-199508
MARK 4
main13041-70020-05×6i199308-199508
MARK 5
13101PISTON SUB-ASSY, W/PIN
main13101-46020×6i199110-199508
main13101-46030×6i199110-199508
main13101-50020-01×4i199110-199508
main13101-50020-02×4i199110-199508
main13101-50020-03×4i199110-199508
main13101-54091-01×4i199308-199508
main13101-54091-02×4i199308-199508
main13101-54091-03×4i199308-199508
main13101-54110-01×4i199110-199304
main13101-54110-02×4i199110-199304
main13101-54110-03×4i199110-199304
main13101-54111-01×4i199304-199308
main13101-54111-02×4i199304-199308
main13101-54111-03×4i199304-199308
main13101-70070-01×6i199308-199508
main13101-70070-02×6i199308-199508
main13101-70070-03×6i199308-199508
main13103-54091×4i199308-199508
main13103-54110×4i199110-199304
main13103-54111×4i199304-199308
main13103-70070×6i199308-199508
main13104-54091×4i199308-199508
main13104-54110×4i199110-199304
main13104-54111×4i199304-199308
main13105-54091×4i199308-199508
main13105-54110×4i199110-199304
main13105-54111×4i199304-199308
main13301-50010-01×4i199110-199508
main13301-50010-02×4i199110-199508
main13301-50010-03×4i199110-199508
13201ROD SUB-ASSY, CONNECTING
main13201-46030×6i199110-199508
main13201-46040×6i199110-199508
main13201-50020×8i199110-199408
main13201-50030×8i199408-199508
main13201-59105×4i199110-199508
main13201-79115×6i199308-199508
13202BEARING SET, CONNECTING ROD
main13204-46020i199110-199503
main13204-46021i199503-199508
main13204-54041i199110-199508
main13204-70020i199308-199508
main13205-54041i199110-199508
13265BOLT, CONNECTING ROD
main13265-46020×12i199110-199508
main13265-50020×16i199110-199508
main13265-54020×8i199110-199508
main13265-70020×12i199308-199508
13265ANUT, HEXAGON(FOR CONNECTING ROD BOLT)
main90179-09006×12i199308-199508
main90179-10123×8i199110-199508
13411CRANKSHAFT
main13401-46010i199110-199508
main13401-46020i199110-199508
main13401-54070i199110-199508
main13411-50020i199110-199410
main13411-50021i199410-199508
main13411-70908i199308-199508
13471PULLEY, CRANKSHAFT
main13407-70080i199308-199508
main13408-54070i199110-199505
main13408-54080i199505-199508
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main90280-05005×2i199308-199508
main95161-20519i199203-199204
main95161-20622i199110-199205
main95161-30622i199205-199508
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90105-18001i199308-199508
main90109-18003i199110-199508
main90119-14031i199110-199310
main90119-18002i199110-199508
main90901-19028i199310-199508
13521PPULLEY, CRANKSHAFT TIMING
main13521-46020i199110-199508
main13521-50020i199110-199412
main13521-50021i199412-199508
main13521-54030i199110-199508
main13521-70040i199308-199508
13566AGUIDE, TIMING BELT
main13566-46010i199110-199508
main13566-54040i199110-199508
main13566-70031i199308-199508

16 parts on this diagram · 4 diagrams in section
