CYLINDER BLOCK

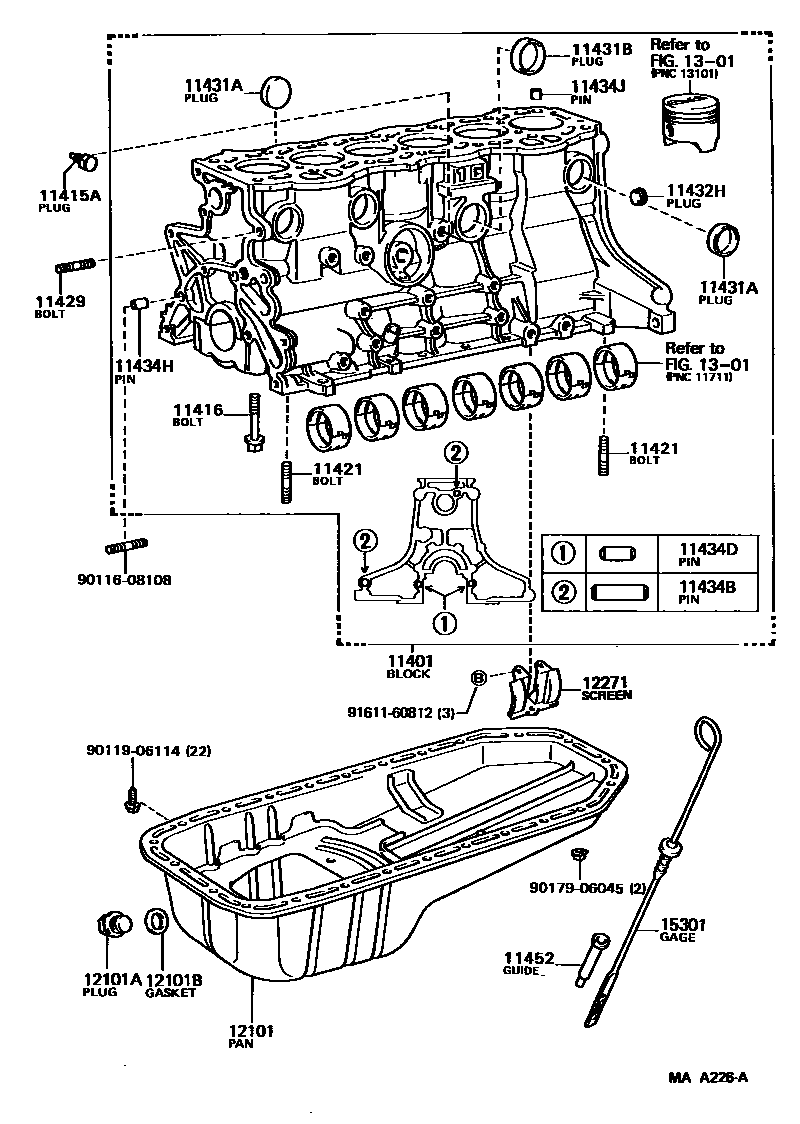

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-49505i198709-198908
main11401-49595i198709-198903
main11401-49596i198903-198908
main11401-49625i198908-199110
main11401-49645i199008-199110
main11401-59167i198709-198807
main11401-59168i198807-198908
main11401-59246i198709-198807
main11401-59247i198807-198908
main11401-59255i198709-198807
main11401-59256i198807-198908
main11401-59345i198908-199110
main11401-59355i198908-199110
main11401-59425i198908-199110
main11401-59465i198908-199110
main11401-79086i198709-198908
main11401-79087i198908-199110
main11401-79158i198709-198801
main11401-79256i198709-198801
main11401-79257i198801-198807
main11401-79258i198807-199110
main11401-79325i198709-198805
main11401-79385i198805-198807
main11401-79386i198807-199110
main11401-79395i198801-198807
main11401-79396i198807-198908
main11401-79415i198809-199110
main11401-79465i198908-199110
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09095i198908-199110
LH
main90910-09098i198908-199110
RH
main96431-53828i198709-199110
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90345-53001i198808-199110
main90345-53030i198907-199006
main96431-23814i198709-199110
main96432-23814i198709-199110
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-10028i198709-199110
main90910-02032i198709-199110
main90910-02047i198709-199110
main90910-02061i198709-199110
main90910-02104i199008-199110
11421BOLT, STUD(FOR OIL PAN)
main90116-06014i198709-199110
main90116-06098i198908-199110
OIL PAN,NO.2
main90116-06119i198911-199110
main90116-08338i198908-199110
OIL PAN,NO.1
11429BOLT, STUD(FOR ALTERNATOR BRACKET)
main90116-10047i198709-198908
main90116-10051i198709-199110
main90116-10118i198908-199110
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main96411-01800i198709-199110
main96411-42500i198709-199110
main96411-43500i198709-199110
main96411-44000i198709-199110
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43500i198709-199110
main96411-43500i198709-198908
main96411-44000i198709-199110
main96412-43500i198709-199110
11432HPLUG, W/HEAD TAPER SCREW, NO.5
main90344-53015i198709-199110
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-08120i198709-199110
main90250-10113i198709-199110
main90250-10192i198709-199110
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i198709-199110
main90250-06015i198904-199110
main90250-10192i198709-199110
main90253-11001i198709-199012
main90253-11021i199012-199110
11434HPIN, RING (FOR TIMING BELT COVER SET)
main90253-11021i198709-199110
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-13017i198709-199110
main90253-14003i199008-199110
main90253-15016i198709-199110
11452GUIDE, OIL LEVEL GAGE
main11452-22011i198709-198908
main11452-40010i198709-199110
main11452-41020i198709-198908
main11452-42020i198709-199110
main11452-46020i199008-199110
main11452-50030i198908-199110
main11452-54030i198709-198908
main11452-54080i198908-199110
main11452-54110i198908-199110
main11452-70010i198709-199110
main11452-70020i198809-199110
main11452-70030i198908-199110
main11452-88302i198709-199110
12101PAN SUB-ASSY, OIL
main12101-42020i198709-199005
main12101-42021i199005-199110
main12101-54032i198709-198808
main12101-54140i198808-199005
main12101-54142i199005-199110
main12101-70021i198709-199110
main12101-71011i198709-199101
main12101-72010i199101-199110
main12111-46030i199008-199109
main12111-46031i199109-199110
main12111-50030i198908-199110
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i198709-199110
main90341-12023i198908-199110
main90341-12026i199005-199110
main90341-18089i198709-199110
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12011i198709-198803
main90430-12019i198711-199110
main90430-12020i198908-199110
main90430-12021i199008-199108
main90430-12027i199005-199110
main90430-18013i198709-199007
main90430-18024i199007-199106
main90430-18026i198909-199110
12271SCREEN, OIL SEPARATOR
main12271-70010i198709-199110
main12271-88300i198709-199110
1301
15301GAGE SUB-ASSY, OIL LEVEL
main15301-42020i198709-199010
main15301-42021i199010-199110
main15301-43030i198709-198908
main15301-46020i199008-199110
main15301-50030i198908-199110
main15301-54040i198709-198908
main15301-54070i198908-199110
main15301-70020i198709-198908
main15301-70030i198709-198808
main15301-70031i198808-199110
main15301-70050i198809-199110
main15301-72010i198709-199110
main15301-88303i198709-198807
main15301-88306i198807-199110
9011608108
9011906114
9017906045
9161160812

24 parts on this diagram · 10 diagrams in section
