CYLINDER HEAD

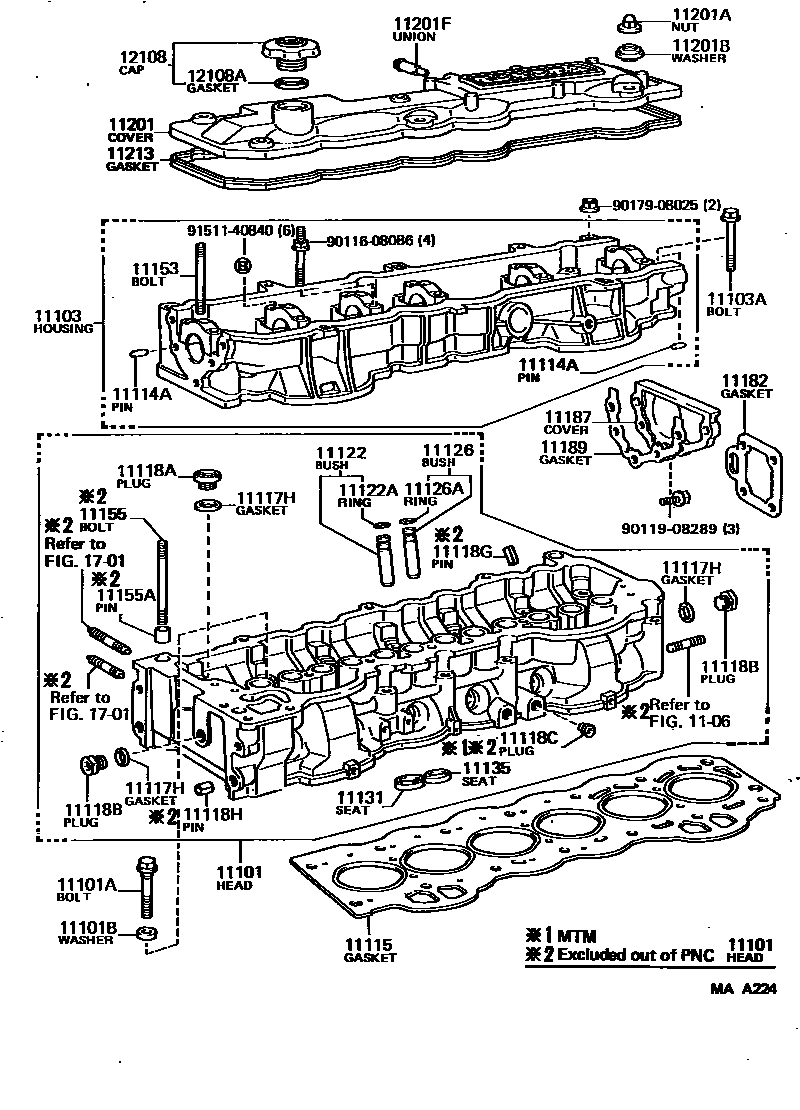

Parts diagram
1106
11101HEAD SUB-ASSY, CYLINDER
main11101-41100i198709-198811
main11101-41900i198811-198908
main11101-42030i198709-199110
main11101-49315i199008-199110
main11101-54050i198709-198908
main11101-54062i198709-198908
main11101-54080i198709-198908
main11101-54110i198908-199110
main11101-54120i198908-199110
main11101-54140i198908-199110
main11101-70022i198709-198801
main11101-70023i198801-198908
main11101-70024i198908-199003
main11101-70025i199003-199110
main11101-70030i198709-198908
main11101-70050i198908-198911
main11101-70051i198911-199110
main11101-72011i198709-199110
main11101-79045i198809-199110
main11101-88301i198709-199005
main11101-88302i199005-199110
11101ABOLT(FOR CYLINDER HEAD SET)
main90105-12056i198709-199110
main90109-10025i198709-198908
main90110-10003i198709-199110
main90110-12002i198709-199110
main90910-02058i198709-198908
main90910-02060i198709-198807
main90910-02080i198908-199110
main90910-02081i198908-199110
main90910-02088i198908-199110
main90910-02090i198807-198908
main90910-02102i199008-199110
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10050i198709-199110
main90201-10344i198710-199110
main90201-11018i199008-199110
main90201-12027i198709-199110
main90201-13021i198709-199110
11103HOUSING SUB-ASSY, CAMSHAFT
main11103-79017i198709-198908
11103ABOLT(FOR CAMSHAFT HOUSING SET)
main90105-08030i198709-198908
11114APIN, STRAIGHT
main90250-06003i198709-198908
11115GASKET, CYLINDER HEAD
main11115-41040i198709-198908
main11115-42020i198709-199106
main11115-42021i199106-199110
main11115-46040i199008-199110
main11115-50020i198908-199110
main11115-54020i198709-198908
main11115-54030i198709-198908
main11115-54081-B0i198908-199110
MARK B
main11115-54081-D0i198908-199110
MARK D
main11115-54081-F0i198908-199110
MARK F
main11115-70020i198709-198908
main11115-70030i198709-198808
main11115-70031i198809-198907
main11115-70032i198907-199110
main11115-70050i198809-199110
main11115-73040i198709-199110
main11115-88301i198709-198808
main11115-88302i198808-199110
11117HGASKET(FOR WATER HOLE)
main90430-12005i198709-198908
P.N.C 11118B
main90430-20004i198709-199110
main90430-20004i198709-198908
P.N.C 11118A
main90430-24010i199008-199110
main90430-27005i198908-199110
main90430-36001i198709-199110
main90430-36003i199008-199110
11118APLUG, STRAIGHT, NO.1
main90334-07008i198709-198908
main90334-10009i198908-199110
main90341-20002i198709-198908
main90341-27003i198709-199110
11118BPLUG, STRAIGHT, NO.2
main90341-12013i198709-198908
11118CPLUG, STRAIGHT, NO.3
main90341-16094i198709-198908
11118GPIN, SLOTTED SPRING, NO.1
main90254-11001i198709-198908
11118HPIN, SLOTTED SPRING, NO.2
main90254-13001i198709-198908
11122BUSH, INTAKE VALVE GUIDE
main11122-16010i198809-199110
main11122-16020i198709-199110
main11122-41020i198709-198908
main11122-42010i198709-199110
main11122-54011i198709-198908
main11122-54020i198908-199110
main11122-71020i198709-199110
main11122-74030i199008-199110
main11122-88320i198709-199110
main11123-16010i198809-199110
main11123-16020i198709-199110
main11123-41020i198709-198908
main11123-42010i198709-199110
main11123-54011i198709-198908
main11123-54020i198908-199110
main11123-71020i198709-199110
main11123-74030i199008-199110
main11123-88320i198709-199110
main11126-15020i198709-198908
main11127-15020i198709-198908
11122ARING, SHAFT SNAP (FOR VALVE GUIDE BUSH)
main90520-10001i198709-198908
main90520-10004i198709-199110
main90520-12049i198709-199110
11126BUSH, EXHAUST VALVE GUIDE
main11122-16010i199008-199110
main11122-16020i198709-199110
main11122-54011i198709-198908
main11122-54020i198908-199110
main11122-88320i198709-199110
main11123-16010i199008-199110
main11123-16020i198709-199110
main11123-54011i198709-198908
main11123-54020i198908-199110
main11123-88320i198709-199110
main11126-41040i198709-198908
main11126-50040i198908-199110
main11126-70020i198709-198908
main11126-70030i198809-199110
main11126-71020i198709-199110
main11127-41040i198709-198908
main11127-50040i198908-199110
main11127-70020i198709-198908
main11127-70030i198809-199110
main11127-71020i198709-199110
11126ARING, SHAFT SNAP(FOR VALVE GUIDE BUSH)
main90520-10001i198709-198908
main90520-10004i198709-199110
main90520-12049i198709-199110
11131SEAT, INTAKE VALVE
main11131-15020i198709-198908
main11131-42010i198709-199110
main11131-43010i198709-198908
main11131-46020i199008-199110
main11131-50020i198908-199110
main11131-70010i198709-199110
main11131-70020i198809-199110
main11131-72010i198709-199110
main11132-15020i198709-198908
main11132-42010i198709-199110
main11132-43010i198709-198908
main11132-46020i199008-199110
main11132-50020i198908-199110
main11132-63010i198908-199110
main11132-70010i198709-199110
main11132-70020i198809-199110
11135SEAT, EXHAUST VALVE
main11135-41030i198709-198908
main11135-42010i198709-199110
main11135-46020i199008-199110
main11135-50020i198908-199110
main11135-70021i198709-199110
main11135-70030i198709-198908
main11135-72010i198709-199110
main11136-41030i198709-198908
main11136-42010i198709-199110
main11136-46020i199008-199110
main11136-50020i198908-199110
main11136-70021i198709-199110
main11136-70030i198709-198908
main11136-71010i198908-199110
11153BOLT, STUD(FOR CAMSHAFT HOUSING TO CYLINDER HEAD COVER)
main90116-06015i198709-198908
11155BOLT, STUD(FOR HEAD TO CAMSHAFT HOUSING)
main90116-08088i198709-198908
11155APIN, RING W/HEAD
main90253-10004i198709-199110
main90253-10006i198809-199110
main90253-11001i198908-199110
main90253-11021i198709-199110
main90253-13017i198709-198908
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-70011i198709-198908
main11182-70020i198809-199009
main11182-70021i199009-199110
main11182-71010i198709-198912
main11182-71011i198912-199110
main11182-88300i198709-199110
11187COVER, CAMSHAFT HOUSING, REAR
main11185-70012i198709-198908
11189GASKET, CAMSHAFT HOUSING REAR COVER
main11186-70010i198709-198908
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-42020i198709-199110
main11201-46030i199008-199110
INTAKE SIDE
main11201-49146i198709-198908
main11201-50020i198908-199110
RH
main11201-54080i198709-198908
main11201-54090i198709-198908
main11201-54100i198709-198908
main11201-70020i198709-198908
main11201-70030i198709-198809
main11201-70040i198809-199110
main11201-70050i198809-199005
main11201-70051i199005-199110
main11201-70060i198809-199110
main11201-70070i198908-199110
main11201-79035i198709-199110
main11201-88301i198709-198809
main11202-42020i198709-199110
main11202-42030i198709-199110
main11202-46010i199008-199110
EXHAUST SIDE
main11202-50020i198908-199110
LH
main11202-70010i198709-198809
main11202-70020i198809-199110
main11210-54020i198908-199110
main11210-54040i198908-199110
main11212-70030i198809-199110
main11212-88301i198709-198809
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90176-06008i198709-198908
main90176-08007i198709-199110
main90176-08014i198709-198908
main90176-08015i198709-198908
main90179-06171i198908-199110
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-07001i198709-199011
main90210-07001i199011-199110
main90210-07004i199002-199011
main90210-07004i199005-199011
main90210-08020i199011-199110
main90210-08020i198709-198908
main90210-08036i199005-199011
main90210-09001i198709-199110
main90210-09002i198709-198908
CTR,RR
main90210-09009i198709-198908
FR
main90210-13001i198709-198908
11201FUNION(FOR POSITIVE CRANKCASE VENTILATION)
main90405-10009i198709-198809
main90406-09001i198709-198908
11213GASKET, CYLINDER HEAD COVER
main11213-41020i198709-198908
main11213-42020i198709-199110
main11213-46020i199008-199110
INTAKE SIDE
main11213-50020i198908-199110
main11213-54030i198709-198908
main11213-54050i198908-199110
main11213-70010i198709-198908
main11213-70020i198809-199110
main11213-71020i198709-199110
main11213-88301i198709-198809
main11213-88302i198809-199110
main11213-88341i198806-199110
main11214-46010i199008-199110
EXHAUST SIDE
12108CAP SUB-ASSY, OIL FILLER
main12180-13030i198709-199110
main12180-46010i199008-199110
main12180-50010i198908-199110
main12180-61010i198709-199003
main12180-62010i198907-199107
main12180-62011i199107-199110
main12180-70020i198809-199110
main12180-73010i199011-199103
main12180-73011i199106-199110
main12180-75010i199003-199011
12108AGASKET(FOR OIL FILLER CAP)
main12195-46010i199008-199107
main12195-46011i199107-199110
main12195-50010i198908-199110
main12195-70010i198809-199110
main12195-71020i198709-199003
main12195-73010i199011-199110
main90430-37140i198709-199110
1701
9011608086
9011908289
9017908025
9151140840

38 parts on this diagram · 12 diagrams in section
