VANE PUMP & RESERVOIR (POWER STEERING)

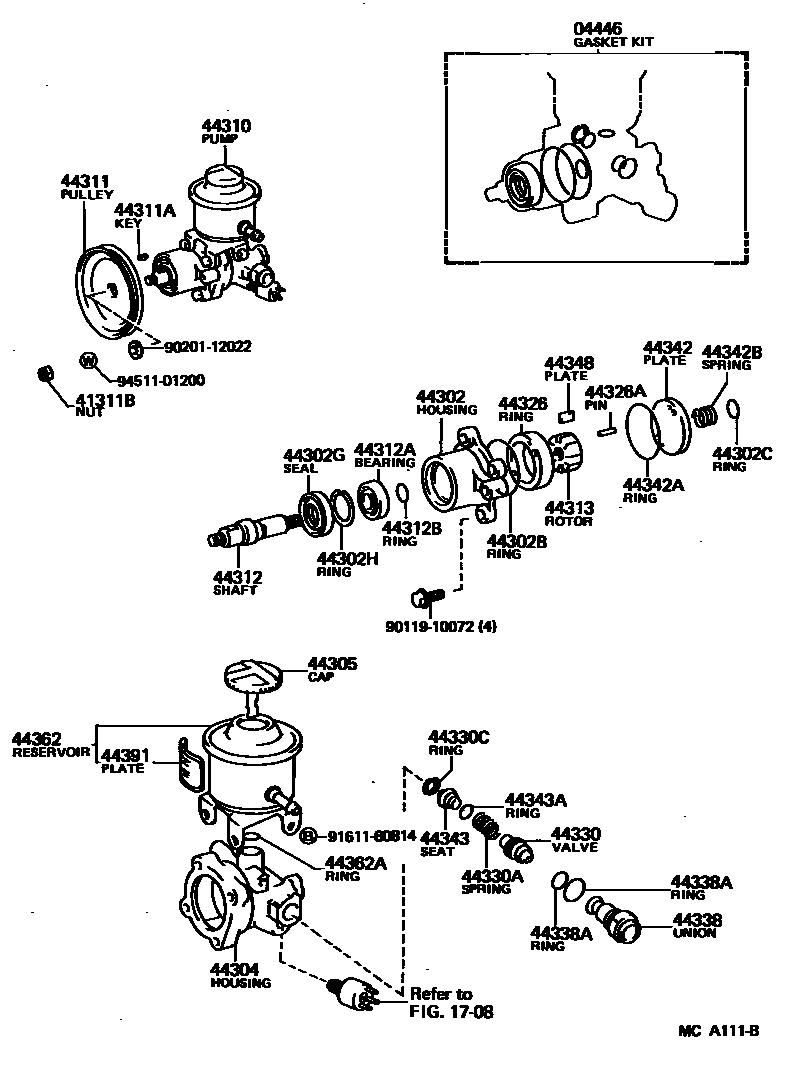

Parts diagram
04446GASKET KIT, POWER STEERING PUMP
main04446-12020i198509-198708
main04446-30030i198308-198708
main04446-30040i198308-198312
main04446-30041i198312-198708
main04446-30050i198308-198708
1708
41311BWASHER, PLATE (FOR FRONT DIFFERENTIAL CASE)
44302HOUSING SUB-ASSY, VANE PUMP, FRONT
main44302-14010i198505-198708
main44302-22020i198308-198708
main44302-22030i198308-198507
main44302-22031i198507-198708
main44302-30020i198308-198708
main44302-30030i198509-198708
main44302-30040i198509-198708
44302BRING, O, NO.1(FOR VANE PUMP HOUSING)
main90301-60001i198308-198708
main90301-63002i198308-198708
main90301-69170i198308-198708
44302CRING, O, NO.2(FOR VANE PUMP HOUSING)
main96711-19016i198308-198708
44302GSEAL, OIL, NO.2(FOR VANE PUMP HOUSING)
main90311-18007i198509-198708
main90311-18008i198308-198708
main90311-24001i198308-198708
main90311-24006i198505-198708
44302HRING, SNAP, NO.1(FOR VANE PUMP HOUSING)
main90521-32001i198308-198708
main90521-44002i198308-198708
44304HOUSING SUB-ASSY, VANE PUMP, REAR
main44304-22010i198308-198311
main44304-22011i198311-198610
main44304-22012i198610-198708
main44304-28010i198308-198311
main44304-28011i198311-198610
main44304-28012i198610-198708
main44304-30022i198308-198408
main44304-30050i198308-198610
main44304-30051i198610-198708
main44304-30060i198308-198311
main44304-30061i198311-198509
main44304-30070i198408-198708
main44304-30080i198408-198708
main44324-12031i198509-198708
main44324-22030i198312-198708
main44324-32010i198308-198312
44305CAP SUB-ASSY, VANE PUMP OIL RESERVOIR
main44305-24010i198308-198509
main44305-30020i198308-198708
main44305-30040i198308-198708
W/ESC
44310PUMP ASSY, VANE
main44320-30150i198308-198708
main44320-30161i198308-198708
main44320-30170i198308-198311
W/ESC
main44320-30171i198311-198708
W/ESC
main44320-30180i198308-198311
main44320-30181i198311-198505
main44320-30182i198505-198708
main44320-30190i198308-198505
main44320-30200i198308-198311
main44320-30201i198311-198509
main44320-30210i198308-198311
main44320-30211i198311-198708
main44320-30220i198408-198505
main44320-30221i198505-198708
main44320-30230i198509-198708
main44320-30241i198509-198708
main44320-30250i198505-198708
44311PULLEY, VANE PUMP
main44311-12010i198308-198708
main44311-22030i198308-198708
main44311-22041i198308-198708
main44311-30030i198308-198708
main44311-30040i198308-198708
main44311-30060i198509-198708
main44311-30070i198504-198509
44311AKEY, VANE PUMP PULLEY
main90280-05008i198308-198708
44312SHAFT, VANE PUMP
main44312-12010i198308-198708
main44312-12020i198308-198708
main44312-12030i198509-198708
44312ABEARING(FOR VANE PUMP SHAFT)
main90363-17004i198308-198708
44312BRING, SNAP, NO.1(FOR VANE PUMP SHAFT)
main90520-10003i198308-198708
main90520-15001i198308-198708
44313ROTOR, VANE PUMP
main44313-12010i198308-198708
main44313-12020i198308-198708
main44313-12030i198308-198708
main44313-12040i198308-198708
main44313-12050i198308-198708
44326RING, CAM(FOR VANE PUMP)
main44325-12010i198308-198708
main44325-12020i198308-198708
main44325-12030i198308-198708
main44325-12040i198308-198708
main44325-12050i198308-198708
main44325-30050i198308-198708
main44325-30060i198308-198708
main44325-30070i198308-198708
main44325-30080i198308-198708
main44325-30090i198308-198708
main44325-30100i198509-198708
main44325-30110i198509-198708
main44325-30120i198509-198708
main44325-30130i198509-198708
main44325-30140i198509-198708
main44325-30150i198609-198708
main44325-30160i198609-198708
main44325-30170i198609-198708
main44325-30180i198609-198708
main44325-30190i198609-198708
44326APIN, STRAIGHT(FOR VANE PUMP CAM RING)
main90250-04047i198509-198708
main90250-04049i198509-198708
main90250-05008i198308-198708
main90250-05008i198308-198708
main90250-05017i198308-198708
44330VALVE ASSY, FLOW CONTROL
main44330-12130i198308-198708
main44330-12140i198308-198708
main44330-12150i198308-198708
main44330-12160i198308-198708
main44330-12170i198308-198708
main44330-12180i198509-198708
main44330-30041i198308-198708
MARK A
main44330-30051i198308-198708
MARK B
main44330-30061i198308-198708
MARK C
main44330-30071i198308-198708
MARK D
main44330-30081i198308-198708
MARK E
main44330-30091i198308-198708
MARK F
main44330-30100i198308-198708
main44330-30110i198308-198708
main44330-30120i198308-198708
main44330-30130i198308-198708
main44330-30140i198308-198708
main44330-30150i198308-198708
44330ASPRING, COMPRESSION(FOR FLOW CONTROL VALVE)
main90501-12103i198507-198708
main90501-12447i198308-198708
44330CRING, SNAP(FOR FLOW CONTROL VALVE)
main96151-01700i198308-198708
main96151-02200i198308-198708
44338UNION, PRESSURE PORT
main44308-30060i198308-198708
main44308-30070i198308-198708
main44308-30080i198509-198708
main44308-30090i198509-198708
44338ARING, O(FOR PRESSURE PORT UNION)
main90301-19003i198509-198708
main90301-22001i198308-198708
main96711-19014i198308-198708
main96711-19014i198308-198708
44342PLATE, VANE PUMP SIDE, REAR
main44341-12010i198308-198708
main44341-30020i198308-198708
main44342-12010i198308-198312
main44342-12021i198509-198708
main44342-22010i198312-198708
44342ARING, O(FOR VANE PUMP SIDE PLATE REAR)
main90301-13004i198312-198708
INNER
main90301-30004i198312-198708
OUTER
main90301-37002i198308-198312
main90301-52001i198509-198708
main90301-53002i198308-198708
44342BSPRING, COMPRESSION(FOR VANE PUMP SIDE PLATE REAR)
main90501-23014i198308-198708
44343SEAT, FLOW CONTROL SPRING
main44343-12010i198308-198708
main44343-12030i198308-198708
main44343-12040i198610-198708
44343ARING, O(FOR FLOW CONTROL SPRING SEAT)
main96711-19014i198308-198708
main96711-19019i198308-198708
44348PLATE, VANE PUMP
main44345-12010i198308-198708
main44345-12020i198308-198708
main44345-12030i198308-198708
main44345-12040i198308-198708
main44345-12050i198308-198708
44362RESERVOIR, OIL(FOR VANE PUMP)
main44306-22100i198308-198708
main44306-24010i198308-198509
main44306-30110i198308-198708
main44306-30130i198308-198708
W/ESC
main44306-30160i198308-198708
main44306-30181i198509-198708
main44360-30060i198509-198708
main44360-30070i198509-198708
main44360-30080i198308-198708
main44360-30090i198308-198509
44362ARING, O(FOR VANE PUMP OIL RESERVOIR)
main90301-12003i198509-198708
main96711-19013i198308-198708
44391PLATE, POWER STEERING OIL RESERVOIR CAUTION
main44391-14010i198601-198708
main44391-30020i198308-198708
9011910072
9020112022
9161160814
9451101200

37 parts on this diagram · 8 diagrams in section
