FRONT DISC BRAKE CALIPER & DUST COVER

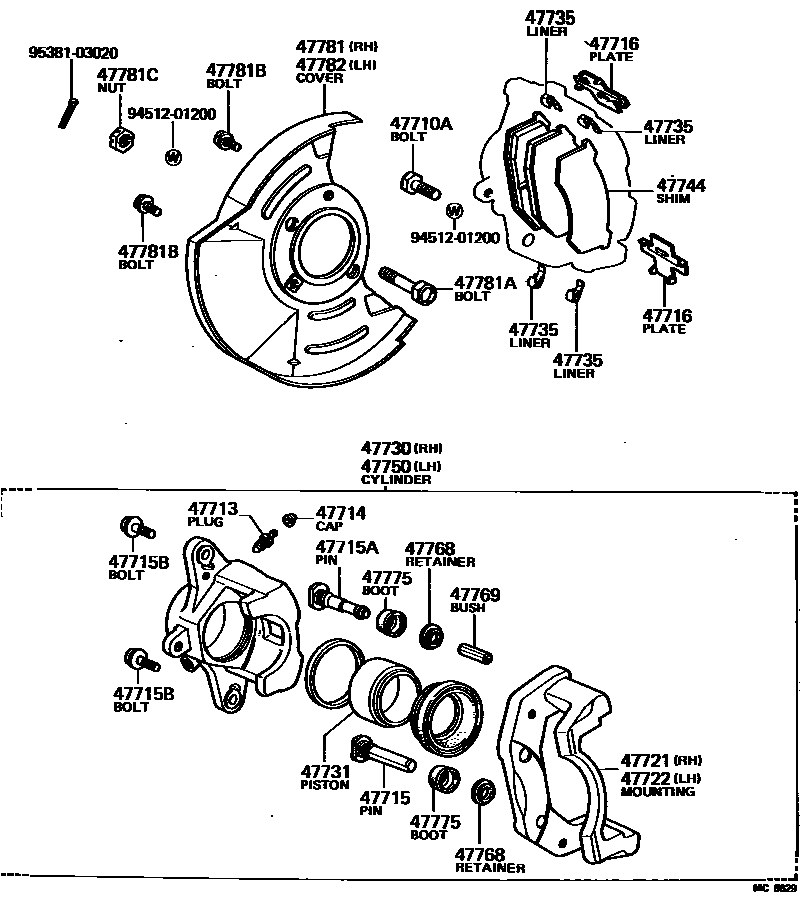

Parts diagram
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90101-12030×4i197909-198307
47713PLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-12030×2i197909-198307
47714CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010×2i197909-198307
47715PIN, MAIN(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main47715-30010×2i197909-198307
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-39015×2i197909-198307
47715BBOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main90105-08019×4i197909-198307
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-30020×4i197909-198307
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-30020i197909-198307
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-30020i197909-198307
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-30110i197909-198307
47731PISTON, FRONT DISC BRAKE
main47731-30050×2i197909-198307
47735LINER, FRONT BRAKE PAD GUIDE
main47736-30030×8i197909-198307
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
main47744-30110×2i197909-198307
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-30110i197909-198307
47768RETAINER, DUST SEAL
main47768-30010×4i197909-198307
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-30010×2i197909-198307
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-30010×4i197909-198307
47781COVER, DISC BRAKE DUST, FRONT RH
main47703-30061i197909-198005
main47703-30062i198005-198307
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90102-12044×4i197909-198307
47781BBOLT(FOR DUST COVER SETTING)
main91611-60812×2i197909-198307
main91611-60818×2i197909-198307
47781CNUT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main94145-71200×4i197909-198307
47782COVER, DISC BRAKE DUST, FRONT LH
main47704-30061i197909-198005
main47704-30062i198005-198307
9451201200
9538103020

24 parts on this diagram · 3 diagrams in section
