VANE PUMP & RESERVOIR (POWER STEERING)

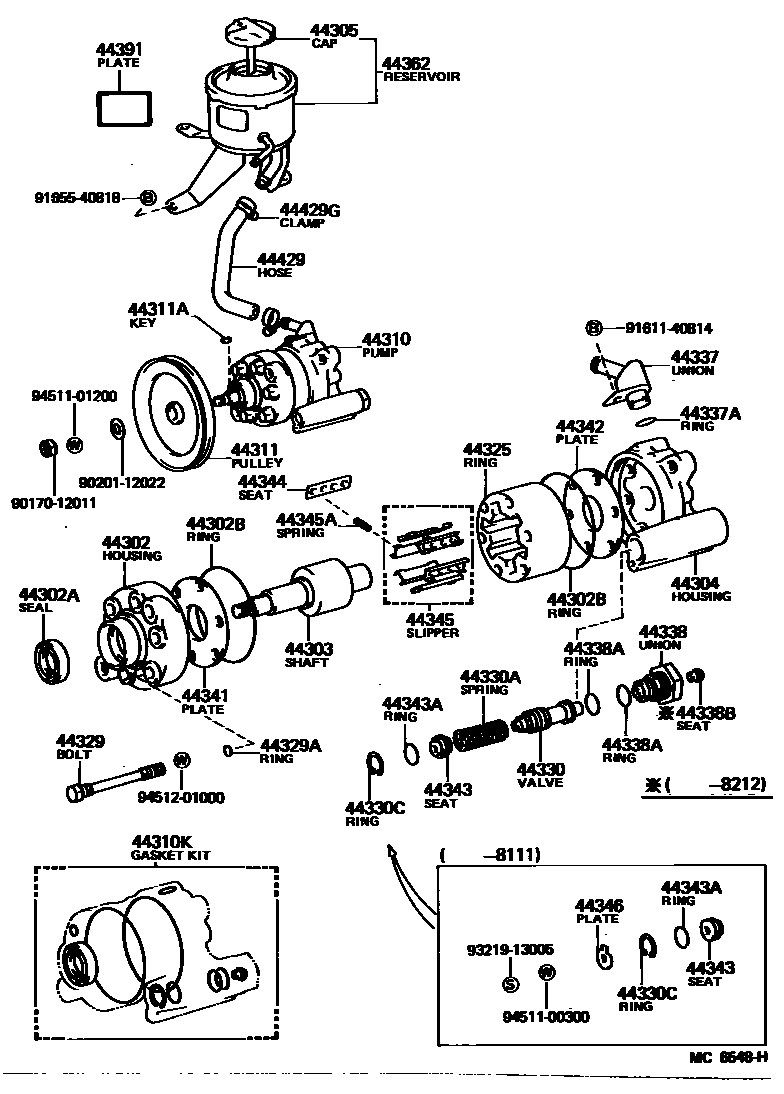

Parts diagram
44302HOUSING SUB-ASSY, VANE PUMP, FRONT
main44302-22020i198010-198307
main44302-30020i197909-198307
44302ASEAL, OIL, NO.1(FOR VANE PUMP HOUSING)
main90310-21034i197909-198212
main90311-21002i198304-198307
44302BRING, O, NO.1(FOR VANE PUMP HOUSING)
main90301-60001i198010-198307
main90301-69170×2i197909-198307
44303SHAFT SUB-ASSY, W/ROTOR
main44303-22011i197909-198307
L=39.9750-39.9775,NO MARK
main44303-22021i197909-198307
L=39.9725-39.9750,MARK 2
44304HOUSING SUB-ASSY, VANE PUMP, REAR
main44304-20020i197909-198307
main44304-22010i198108-198307
main44304-30022i197909-198307
main44304-30040i197909-198307
main44304-30060i198010-198307
44305CAP SUB-ASSY, VANE PUMP OIL RESERVOIR
main44305-30020i197909-198307
main44305-30030i198010-198307
44310PUMP ASSY, VANE
main44320-30070i197909-198304
main44320-30071i198304-198307
main44320-30080i197909-198212
main44320-30081i198212-198307
main44320-30090i197909-198212
main44320-30091i198212-198307
main44320-30100i198010-198307
main44320-30120i198108-198307
44310KGASKET KIT, POWER STEERING PUMP
main04446-22020i198010-198307
main04446-30010i197909-198304
main04446-30020i198212-198307
44311PULLEY, VANE PUMP
main44311-22030i198108-198307
main44311-30020i197909-198307
main44311-30030i197909-198307
main44311-30040i197909-198307
44311AKEY, VANE PUMP PULLEY
main90280-05008i197909-198307
44325RING, FIXED(FOR VANE PUMP)
main44325-30030i197909-198307
main44325-30040i197909-198307
44329BOLT, VANE PUMP FRONT HOUSING & REAR HOUSING SET
main44329-30010×6i197909-198307
*8-1PX71.5-20
main44329-30020i197909-198307
*8-1PX73.5-20
44329ARING, O(FOR VANE PUMP HOUSING SET BOLT)
main96710-01007×6i197909-198111
main96711-19007×6i198111-198307
44330VALVE ASSY, FLOW CONTROL
main44330-12010i198010-198207
main44330-12020i198010-198207
main44330-12030i198010-198207
main44330-12040i198010-198207
main44330-12050i198010-198207
main44330-12060i198010-198207
main44330-30041i197909-198307
MARK A
main44330-30051i197909-198307
MARK B
main44330-30061i197909-198307
MARK C
main44330-30071i197909-198307
MARK D
main44330-30081i197909-198307
MARK E
main44330-30091i197909-198307
MARK F
main44330-30100i198207-198307
main44330-30110i198207-198307
main44330-30120i198207-198307
main44330-30130i198207-198307
main44330-30140i198207-198307
main44330-30150i198207-198307
44330ASPRING, COMPRESSION(FOR FLOW CONTROL VALVE)
main90501-12447i197909-198307
44330CRING, SNAP(FOR FLOW CONTROL VALVE)
main96151-01700i197909-198307
44337UNION, POWER STEERING SUCTION PORT
main90404-16005i197909-198307
main90404-16013i197909-198307
44337ARING, O(FOR POWER STEERING SUCTION PORT)
main96710-01013i197909-198111
main96711-19013i198111-198307
44338UNION, PRESSURE PORT
main44308-30030i198212-198307
main44308-30040i198212-198307
main44308-30050i198212-198307
main44338-30020i197909-198111
main44338-30030i198010-198212
main44338-30040i198111-198212
44338ARING, O(FOR PRESSURE PORT UNION)
main90301-22001i198010-198307
main96710-01014×2i197909-198111
main96711-19014×2i198111-198307
44338BSEAT, UNION(FOR PRESSURE PORT UNION)
main90410-06004i198108-198212
main90410-06030i197909-198212
44341PLATE, VANE PUMP SIDE, FRONT
main44341-30020i197909-198307
44342PLATE, VANE PUMP SIDE, REAR
main44341-12010i198108-198307
main44341-30020i197909-198307
44343SEAT, FLOW CONTROL SPRING
main44343-12010i198111-198307
main44343-30020i197909-198111
44343ARING, O(FOR FLOW CONTROL SPRING SEAT)
main96710-01014i197909-198111
main96711-19014i198111-198307
44344SEAT, SPRING(FOR VANE PUMP)
main44344-30010×6i197909-198307
44345SLIPPER, VANE PUMP
main44307-22010i197909-198307
main44307-22020i197909-198307
44345ASPRING, COMPRESSION(FOR VANE PUMP SLIPPER)
main90501-06445×24i197909-198307
44346PLATE, SNAP RING LOCK
main44346-30020i197909-198111
44362RESERVOIR, OIL(FOR VANE PUMP)
main44306-22100i198108-198307
main44306-30050i198010-198307
main44306-30090i197909-198307
main44360-30030i197909-198209
main44360-30040i197909-198307
main44360-30050i198208-198209
44391PLATE, POWER STEERING OIL RESERVOIR CAUTION
main44391-30020i197909-198307
44429HOSE, RESERVOIR TO OIL PUMP
main44348-30031i197909-198307
main44348-30040i197909-198307
44429GCLAMP, RESERVOIR TO OIL PUMP HOSE
main90460-26001×2i197909-198307
9017012011
9020112022
9161140814
9165540818
9321913005
9451100300
9451101200
9451201000

41 parts on this diagram · 4 diagrams in section
