CLUTCH PEDAL & FLEXIBLE HOSE

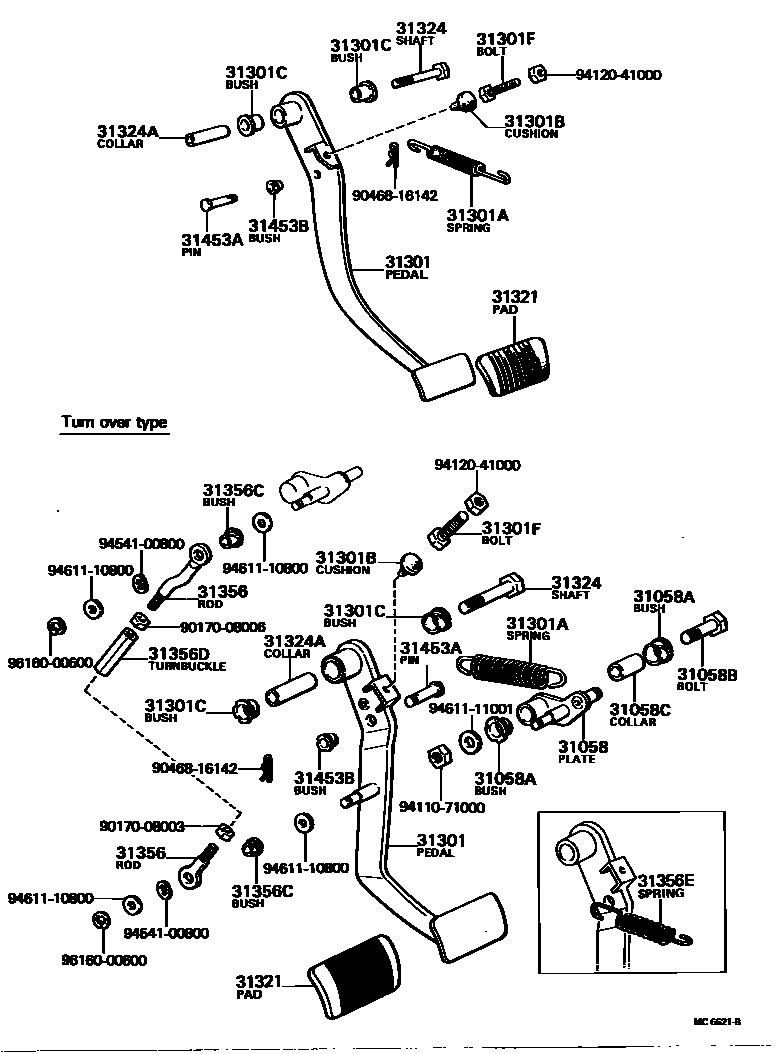

Parts diagram
31058PLATE SUB-ASSY, OVER CENTER
main31058-30010i197909-198307
31058ABUSH(FOR OVER CENTER PLATE)
main90386-13192×2i197909-198307
31058BBOLT(FOR OVER CENTER PLATE)
main90101-10072i197909-198307
31058CCOLLAR(FOR OVER CENTER PLATE)
main90387-10038i197909-198307
31301PEDAL SUB-ASSY, CLUTCH
main31301-30130i197909-198108
main31301-30150i197909-198307
main31301-30160i197909-198307
31301ASPRING(FOR CLUTCH PEDAL)
main90506-12026i198010-198307
main90507-20005i197909-198306
main90507-20008i197909-198306
31301BCUSHION, NO.1(FOR CLUTCH PEDAL)
main90541-06008i198010-198307
main90541-06012i197909-198007
main90541-07010i198007-198307
31301CBUSH(FOR CLUTCH PEDAL)
main90386-13192×2i197909-198307
31301FBOLT(FOR CLUTCH PEDAL STOPPER)
main90101-10067i197909-197912
main90101-10369i198010-198307
31321PAD, CLUTCH PEDAL
main31321-30040i197909-198307
31324SHAFT, CLUTCH PEDAL
main90101-10039i197909-198307
31324ACOLLAR, CLUTCH PEDAL SHAFT
main90387-10003i197909-198307
31356ROD, OVER CENTER ADJUSTING
main31357-30010i197909-198307
LWR
main31357-30020i197909-198307
UPR
31356CBUSH(FOR OVER CENTER ADJUSTING ROD)
main90386-08014×2i197909-198307
31356DTURNBUCKLE(FOR OVER CENTER ADJUSTING ROD)
main90587-08001i197909-198307
31356ESPRING(FOR OVER CENTER ADJUSTING ROD)
main90506-09021i197909-198307
TURN OVER
31453APIN, W/HOLE(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)
main90249-08018i197909-198307
main90249-08028i197909-198307
31453BBUSH(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)
main90386-08010i197909-198307
9017008003
9017008006
9046816142
9411071000
9412041000
9454100800
9461110800
9461111001
9616000600

27 parts on this diagram · 2 diagrams in section
