WIRING & CLAMP

0001 1������-� 0002 1������(PNC82817) 0003 1����� 0004 1����� 0005 1�����(����� ���) 0006 1�����(����� ���) 0007 1������������ 0008 1��� & �-� 0009 1��� & ��-�� 0010 1�-� 0011 1���� ��� 0012 1���� ��� 0013 1�-��������

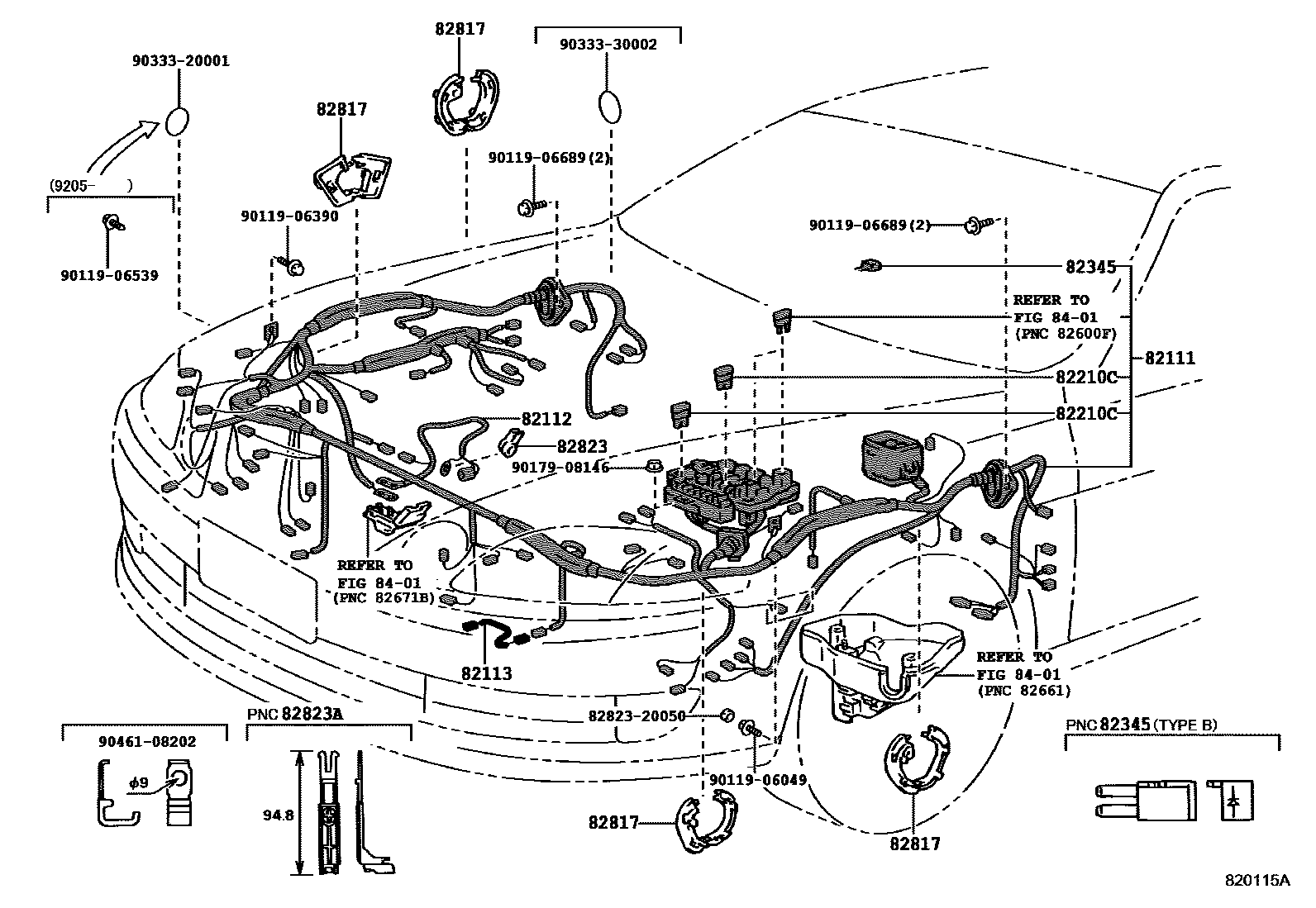

82111WIRE, ENGINE ROOM MAIN

main82111-24461iJZZ30..GTT199105-199205

main82111-24462iJZZ30..GTT199205-199401

main82111-24471iJZZ30..GTT199105-199205

main82111-24472iJZZ30..GTT199205-199401

main82111-24481iJZZ30..GTTL199105-199205

main82111-24482iJZZ30..GTTL199205-199401

main82111-24491iJZZ30..ATM..GTT199105-199205

main82111-24492iJZZ30..ATM..GTT199205-199401

main82111-24501iJZZ30..ATM..GTTL199105-199205

main82111-24502iJZZ30..ATM..GTTL199205-199401

main82111-24511iUZZ30199105-199205

main82111-24512iUZZ30199205-199401

main82111-24521iUZZ30199105-199205

main82111-24522iUZZ30199205-199401

main82111-24531iUZZ31199105-199205

main82111-24532iUZZ31199205-199401

main82111-24541iUZZ31199105-199205

main82111-24542iUZZ31199205-199401

main82111-24551iUZZ32199105-199205

main82111-24552iUZZ32199205-199401

main82111-24620iJZZ30199401-199608

main82111-24630iJZZ30199401-199608

main82111-24650iJZZ30..ATM199401-199608

main82111-24660iJZZ30199401-199505

main82111-24661iJZZ30199505-199608

main82111-24670iJZZ30..ATM199401-199505

main82111-24671iJZZ30..ATM199505-199608

main82111-24680iJZZ31199401-199608

main82111-24690iJZZ31199401-199608

main82111-24710iUZZ31199401-199505

main82111-24711iUZZ31199505-199608

main82111-24720iUZZ32199401-199505

main82111-24721iUZZ32199505-199608

main82111-24790iJZZ30199608-199709

main82111-24791iJZZ30199709

main82111-24800iJZZ30..ATM199608-199709

main82111-24801iJZZ30..ATM199709

main82111-24810iJZZ31199608-199709

main82111-24811iJZZ31199709

main82111-24820iUZZ31199608-199709

82112WIRE, ENGINE ROOM, NO.2

main82112-24051iUZZ30,31199105-199401

main82112-24061iUZZ32199105-199401

main82112-24080iUZZ31199401-199709

main82112-24090iUZZ32199401-199608

82113WIRE, ENGINE ROOM, NO.3

main82113-24010iUZZ32199105-199608

82210CFUSIBLE LINK

main90982-08188iJZZ30,UZZ3#..ATM;JZZ30..MTM..GTTL199105-199401

main90982-08189×2iJZZ30,UZZ3#..ATM199105-199401

main90982-08190iJZZ30,UZZ3#..ATM;JZZ30..MTM..GTTL199105-199401

main90982-08202×2iJZZ30,UZZ3#..ATM;JZZ30..MTM..GTTL199105-199401

main90982-08227iJZZ30,UZZ3#..ATM;JZZ30..MTM..GTTL199105-199401

main90982-08270iJZZ30,UZZ3#..ATM;JZZ30..MTM..GTTL199105-199401

main90982-08271iJZZ30..ATM;JZZ30..MTM..GTTL199105-199401

main90982-08272iUZZ3#199105-199709

main90982-08283×2iJZZ3#,UZZ31199608

main90982-08284iJZZ3#,UZZ31199608

main90982-09004iJZZ30,UZZ3#199105-199401

82345DIODE

main82345-20040iJZZ3#,UZZ3#199401

main82345-32010iJZZ3#,UZZ3#199105

82817PROTECTOR, WIRING HARNESS, NO.1

main82817-24480iJZZ3#,UZZ3#199105

main82817-24490iJZZ30,UZZ32199105

main82817-24500iJZZ31,UZZ30,31199105

main82817-24511×2iJZZ3#,UZZ3#199105

82823CAP, TERMINAL, NO.1

main82823-24030iJZZ3#,UZZ3#199105

82823ACAP, TERMINAL, NO.2

main82823-24040iJZZ3#,UZZ3#199105

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

8282320050CAP, TERMINAL, NO.1

main82823-20050

9011906049

main90119-06049

9011906390

main90119-06390

9011906539

main90119-06539

9011906689

main90119-06689

9017908146

main90179-08146

9033320001

main90333-20001

9033330002

main90333-30002

9046108202

main90461-08202

18 parts on this diagram · 13 diagrams in section
