CYLINDER HEAD

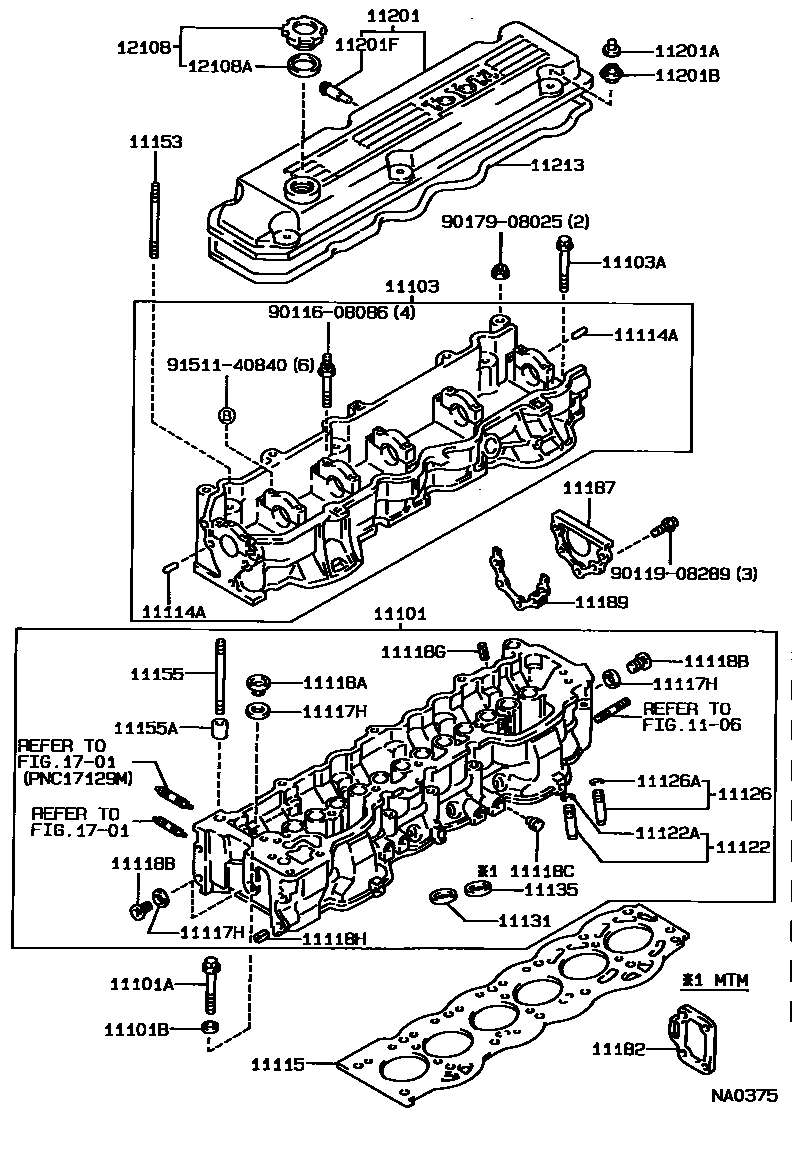

Parts diagram
1106
11101HEAD SUB-ASSY, CYLINDER
main11101-42030i198801-199104
main11101-70023i198801-198908
*53
main11101-70024i198908-199003
*53
main11101-70025i199003-199104
*53
main11101-70030i198801-198901
main11101-79045i198901-199104
main11101-88301i198801-199005
*54
main11101-88302i199005-199104
*54
main11101-88341i198801-199104
11101ABOLT(FOR CYLINDER HEAD SET)
main90109-10025i198801-198901
main90110-10003i198801-199104
main90110-12002i198801-199104
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10050i198801-199104
main90201-10344i198801-198901
main90201-12027i198801-199104
11103HOUSING SUB-ASSY, CAMSHAFT
main11103-79017i198801-198901
11103ABOLT(FOR CAMSHAFT HOUSING SET)
main90105-08030i198801-198901
11114APIN, STRAIGHT
main90250-06003i198801-198901
11115GASKET, CYLINDER HEAD
main11115-42020i198801-199104
main11115-70020i198801-198901
main11115-70050i198901-199104
main11115-88301i198801-198808
main11115-88302i198808-199104
main11115-88340i198801-199104
11117HGASKET(FOR WATER HOLE)
main90430-12005i198801-198901
P.N.C 11118B
main90430-20004i198801-198901
P.N.C 11118A
main90430-36001i198801-199104
11118APLUG, STRAIGHT, NO.1
main90341-20002i198801-198901
main90341-27003i198801-199104
11118BPLUG, STRAIGHT, NO.2
main90341-12013i198801-198901
11118CPLUG, STRAIGHT, NO.3
main90341-16094i198801-198901
11118GPIN, SLOTTED SPRING, NO.1
main90254-11001i198801-198901
11118HPIN, SLOTTED SPRING, NO.2
main90254-13001i198801-198901
11122BUSH, INTAKE VALVE GUIDE
main11122-16010i198901-199104
main11122-16020i198801-199104
main11122-42010i198801-199104
main11122-88320i198801-199104
main11122-88320i198801-199104
main11123-16010i198901-199104
main11123-16020i198801-199104
main11123-42010i198801-199104
main11123-88320i198801-199104
main11123-88320i198801-199104
main11126-15020i198801-198901
main11127-15020i198801-198901
11122ARING, SHAFT SNAP (FOR VALVE GUIDE BUSH)
main90520-10001i198801-198901
main90520-10004i198801-199104
11126BUSH, EXHAUST VALVE GUIDE
main11122-16020i198801-199104
main11122-16020i198801-199104
main11122-88320i198801-199104
main11122-88320i198801-199104
main11123-16020i198801-199104
main11123-16020i198801-199104
main11123-88320i198801-199104
main11123-88320i198801-199104
main11126-70020i198801-198901
main11126-70030i198901-199104
main11127-70020i198801-198901
main11127-70030i198901-199104
11126ARING, SHAFT SNAP(FOR VALVE GUIDE BUSH)
main90520-10001i198801-198901
main90520-10004i198801-199104
11131SEAT, INTAKE VALVE
main11131-15020i198801-198901
main11131-42010i198801-199104
main11131-70010i198801-199104
main11131-70020i198901-199104
main11132-15020i198801-198901
main11132-42010i198801-199104
main11132-70010i198801-199104
main11132-70020i198901-199104
11135SEAT, EXHAUST VALVE
main11135-42010i198801-199104
main11135-70021i198801-199104
main11135-70030i198801-198901
main11136-42010i198801-199104
main11136-70021i198801-199104
main11136-70030i198801-198901
11153BOLT, STUD(FOR CAMSHAFT HOUSING TO CYLINDER HEAD COVER)
main90116-06015i198801-198901
11155BOLT, STUD(FOR HEAD TO CAMSHAFT HOUSING)
main90116-08088i198801-198901
11155APIN, RING W/HEAD
main90253-10004i198801-199104
*53
main90253-10004i198801-199003
*54
main90253-10006i199003-199104
*54
main90253-10006i198901-199003
main90253-11021i198801-199104
main90253-13017i198801-198901
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-70011i198801-198901
main11182-70020i198901-199009
main11182-70021i199009-199104
main11182-88300i198801-199104
11187COVER, CAMSHAFT HOUSING, REAR
main11185-70012i198801-198901
11189GASKET, CAMSHAFT HOUSING REAR COVER
main11186-70010i198801-198901
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-42010i198801-199104
main11201-70020i198801-198901
main11201-70050i198901-199005
main11201-70051i199005-199104
main11201-70060i198901-199104
main11201-88301i198801-198901
main11201-88341i198801-198802
main11201-88342i198802-199104
main11202-42010i198801-199104
main11202-70020i198901-199104
main11212-88301i198801-198901
main11212-88340i198801-199104
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90176-06008i198801-198901
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-07001i199011-199104
main90210-07001i198801-199104
*53
main90210-07001i198901-199005
main90210-07001i198801-199011
*54
main90210-07004i199011-199104
*54
main90210-07004i199005-199011
main90210-07004i199002-199011
*53
main90210-08020i198801-198901
main90210-08020i199011-199104
main90210-08036i199005-199011
11201FUNION(FOR POSITIVE CRANKCASE VENTILATION)
main90406-09001i198801-198901
11213GASKET, CYLINDER HEAD COVER
main11213-42020i198801-199104
main11213-70010i198801-198901
main11213-70020i198901-199104
main11213-88301i198801-198806
main11213-88302i198901-199104
main11213-88341i198806-199104
12108CAP SUB-ASSY, OIL FILLER
main12180-13030i198801-199104
main12180-70020i198901-199104
12108AGASKET(FOR OIL FILLER CAP)
main12195-70010i198901-199104
main90430-37140i198801-199104
1701
9011608086
9011908289
9017908025
9151140840

38 parts on this diagram · 5 diagrams in section
