BRAKE TUBE & CLAMP

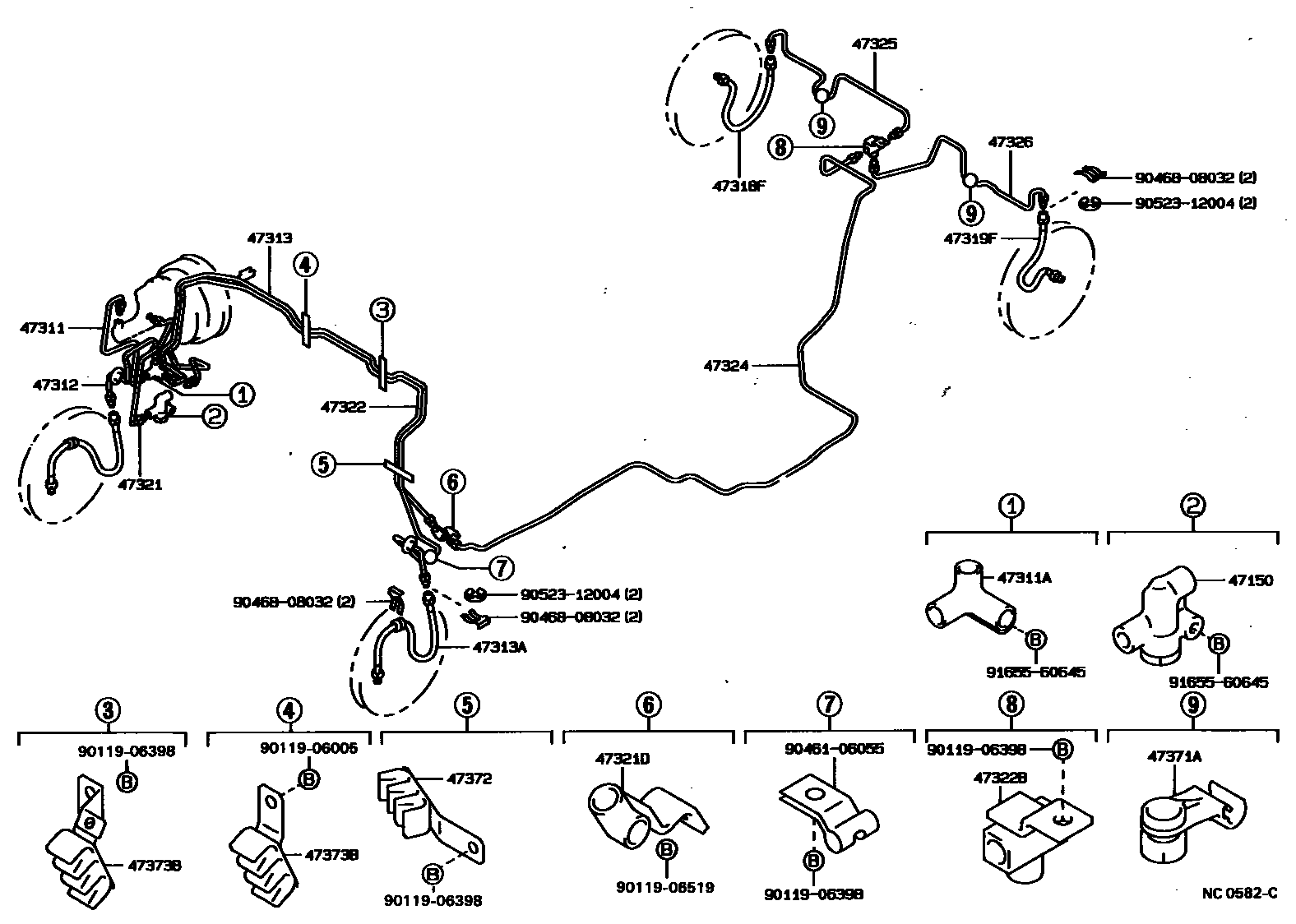

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-16010i198808-199210
main47150-22050i198808-199210
47311TUBE, FRONT BRAKE, NO.1
main47311-22390i198808-199210
main47311-22400i198808-199008
main47311-22401i199008-199210
main47311-22410i198808-198908
main47311-22420i198808-199008
main47311-22421i199008-199210
main47311-22470i198908-199210
47311AWAY(FOR FRONT BRAKE TUBE)
main90413-10227i198808-198908
47312TUBE, FRONT BRAKE, NO.2
main47312-22180i198908-199008
main47312-22190i198808-198908
main47312-22240i198908-199008
main47312-22250i199008-199210
main47312-22260i199008-199210
47313TUBE, FRONT BRAKE, NO.3
main47313-22300i198808-199210
main47313-22310i198808-199210
main47313-22320i198808-199008
main47313-22330i198808-199008
main47313-22380i198808-199210
main47313-22390i198908-199008
main47313-22400i199008-199009
main47313-22401i199009-199210
main47313-22410i199008-199210
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02570×2i198808-199210
main90947-02571×2i198808-199210
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02568i198908-199008
main90947-02569i198808-199210
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02568i198908-199008
main90947-02569i198808-199210
47321TUBE, REAR BRAKE, NO.1
main47321-22190i198808-199210
main47321-22200i198808-199210
main47321-22210i198808-199210
main47321-22220i198808-199008
main47321-22221i199008-199210
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10118i198808-199210
main90412-10119i198808-199210
47322TUBE, REAR BRAKE, NO.2
main47322-22210i198808-199210
main47322-22220i198808-199210
main47322-22230i198808-199210
main47322-22240i198808-199008
main47322-22290i198908-199210
47322BWAY, NO.2(FOR REAR BRAKE TUBE)
main90413-10098i198808-199210
main90413-10228i198808-199210
47324TUBE, REAR BRAKE, NO.4
main47324-22210i198808-199210
main47324-22220i198808-199210
main47324-22240i198808-199210
main47324-22250i198808-199210
47325TUBE, REAR BRAKE, NO.5
main47325-22060i198808-199210
47326TUBE, REAR BRAKE, NO.6
main47326-22070i198808-199210
47371ACLAMP, BRAKE TUBE, NO.1
main47371-22300×2i198808-199008
main47371-22310×2i198808-199210
47372CLAMP, BRAKE TUBE, NO.2
main47371-22130i198808-199210
main47371-22150i198808-199210
47373BCLAMP, BRAKE TUBE, NO.3
main47371-22120i199008-199210
main47371-22140×2i198808-199210
main47371-22190i198808-199210
main47371-22200×2i198808-199210
main47371-22240i199008-199210
main47371-22330i198808-199008
9011906005
9011906398
9011906519
9046106055
9046808032
9052312004
9165560645

25 parts on this diagram · 9 diagrams in section
