ENGINE OIL COOLER

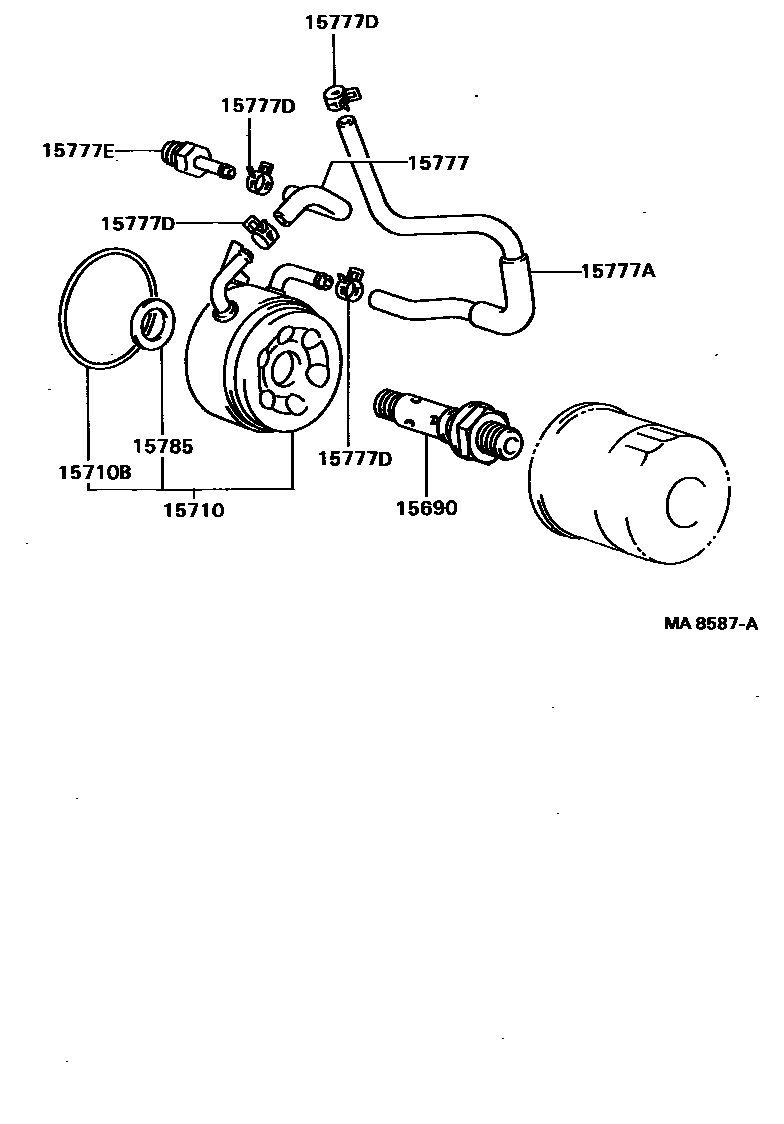

Parts diagram
15690VALVE ASSY, OIL COOLER RELIEF
main15690-70010i198510-198808
15710COOLER ASSY, OIL
main15710-43030i198408-198510
main15710-54030i198408-198808
main15710-70020i198510-198808
15710BRING, O(FOR OIL COOLER)
main90301-61003i198510-198808
15777HOSE, OIL COOLER
main15779-43020×2i198408-198510
main16281-88340i198510-198808
15777AHOSE, OIL COOLER
main16282-88340i198510-198808
15777DCLAMP OR CLIP, HOSE(FOR OIL COOLER HOSE)
main90467-17005×4i198510-198808
15777EUNION
main90404-52018i198510-198808
15785GASKET, OIL COOLER
main15785-35010i198510-198808

8 parts on this diagram · 3 diagrams in section
