TRANSMISSION GEAR (MTM)

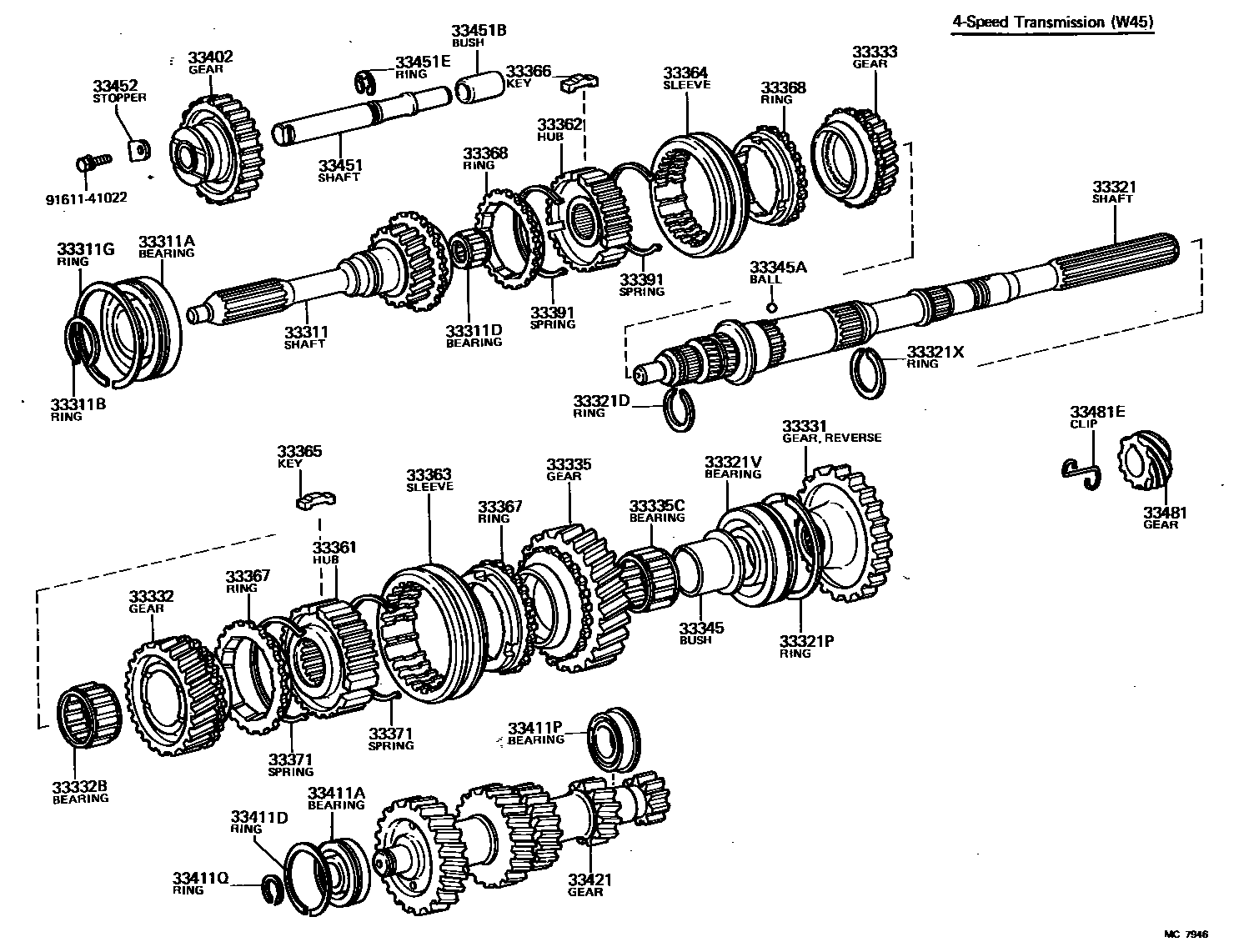

Parts diagram
33311SHAFT, INPUT
main33301-22020i198108-198208
main33301-22021i198208-198307
main33301-22022i198307-198402
main33301-22024i198402-198407
main33301-24010i198208-198307
main33301-24011i198307-198402
main33301-24013i198402-198407
33311ABEARING (FOR INPUT SHAFT FRONT)
main90363-35007i198009-198407
33311BRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-33107i198009-198407
main90520-33132i198009-198407
main90520-33168i198009-198407
main90520-33169i198009-198407
main90520-33170i198009-198407
main90520-33171i198009-198407
main90520-33172i198009-198407
33311DBEARING, INPUT SHAFT
main90364-19043i198009-198407
33311GRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-76001i198009-198407
33321SHAFT, OUTPUT
main33321-22050i198009-198407
33321DRING, SHAFT SNAP (FOR CLUTCH HUB SET)
main90520-28014i198009-198407
main90520-28015i198009-198407
main90520-28016i198009-198407
main90520-28017i198009-198407
main90520-28018i198009-198407
main90520-28245i198009-198407
33321PRING, SNAP (FOR OUTPUT SHAFT CENTER BEARING)
main90520-76001i198009-198407
33321VBEARING (FOR OUTPUT SHAFT CENTER)
main90363-35009i198009-198407
33321XRING, SHAFT SNAP (FOR OUTPUT SHAFT CENTER BEARING)
main90520-33001i198009-198407
main90520-33002i198009-198407
main90520-33003i198009-198407
main90520-33004i198009-198407
main90520-33005i198009-198407
main90520-33006i198009-198407
main90520-33007i198009-198407
main90520-33107i198009-198407
main90520-33108i198009-198407
main90520-33109i198009-198407
main90520-33132i198009-198407
main90520-33133i198009-198407
main90520-33134i198009-198407
main90520-33172i198009-198407
33331GEAR, REVERSE
main33331-22020i198009-198111
main33331-22021i198111-198301
main33331-22030i198304-198407
33332GEAR, 2ND
main33033-22020i198009-198307
main33033-22021i198307-198407
33332BBEARING, NEEDLE ROLLER (FOR 2ND GEAR)
main90364-43001i198210-198407
main90364-43002i198009-198210
33333GEAR, 3RD
main33034-22020i198009-198307
main33034-22021i198307-198407
33335GEAR, 1ST
main33032-22020i198009-198307
main33032-22021i198307-198407
33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)
main90364-43001i198210-198407
main90364-43002i198009-198210
33345BUSH, 1ST GEAR
main33345-22010i198009-198407
33345ABALL (FOR 1ST GEAR BUSH)
main90360-06004i198009-198407
33361HUB, TRANSMISSION CLUTCH, NO.1
main33361-22020i198009-198407
33362HUB, TRANSMISSION CLUTCH, NO.2
main33362-22020i198009-198407
33363SLEEVE, TRANSMISSION HUB, NO.1
main33363-22020i198009-198307
main33363-22021i198307-198407
33364SLEEVE, TRANSMISSION HUB, NO.2
main33364-22020i198009-198307
main33364-22021i198307-198407
33365KEY, SYNCHROMESH SHIFTING, NO.1
main33366-20011×3i198009-198407
33366KEY, SYNCHROMESH SHIFTING, NO.2
main33366-20011×3i198009-198407
33367RING, SYNCHRONIZER, NO.1
main33367-22020×2i198009-198307
main33367-22021×2i198307-198407
33368RING, SYNCHRONIZER, NO.2
main33368-20012×2i198009-198307
main33368-20013×2i198307-198407
33371SPRING, SYNCHROMESH SHIFTING KEY, NO.1
main33371-22030×2i198009-198307
main33371-22033×2i198307-198407
33391SPRING, SYNCHROMESH SHIFTING KEY, NO.2
main33371-14031×2i198009-198307
main33391-22030×2i198307-198407
33402GEAR SUB-ASSY, REVERSE IDLER
main33402-22020i198009-198111
main33402-22022i198111-198407
33411ABEARING OR ROLLER(FOR COUNTER GEAR FRONT)
main90365-25009i198009-198110
main90365-25014i198110-198407
33411DRING, COUNTER GEAR FRONT BEARING SNAP, NO.1
main90520-49222i198009-198407
33411PBEARING, COUNTERSHAFT CENTER
main33430-22010i198010-198407
main90365-30011i198009-198010
33411QRING, COUNTER GEAR FRONT BEARING SNAP, NO.2
main90520-23089i198009-198407
main90520-23090i198009-198407
main90520-23115i198009-198407
main90520-23143i198009-198407
main90520-23144i198009-198407
main90520-23145i198009-198407
main90520-23146i198009-198407
33421GEAR, COUNTER
main33421-22020i198009-198108
main33421-22021i198402-198407
main33421-22030i198009-198208
main33421-24010i198208-198402
main33421-24011i198402-198407
33451SHAFT, REVERSE IDLER GEAR
main33451-22021i198009-198407
33451BBUSH (FOR REVERSE IDLER GEAR SHAFT)
main90387-17002i198009-198208
33451ERING, E (FOR REVERSE IDLER GEAR SHAFT)
main90523-17001i198009-198407
33452STOPPER, REVERSE IDLER GEAR SHAFT
main33452-22010i198009-198208
main33452-22020i198009-198407
33481GEAR, SPEEDOMETER DRIVE (MTM)
main33481-14030i198208-198302
main33481-14031i198302-198407
main33481-22020i198208-198407
main33481-22030i198208-198407
33481ECLIP (FOR SPEEDOMETER DRIVE GEAR)
main90467-25001i198009-198407
9161141022

41 parts on this diagram · 2 diagrams in section
