LOCK CYLINDER SET

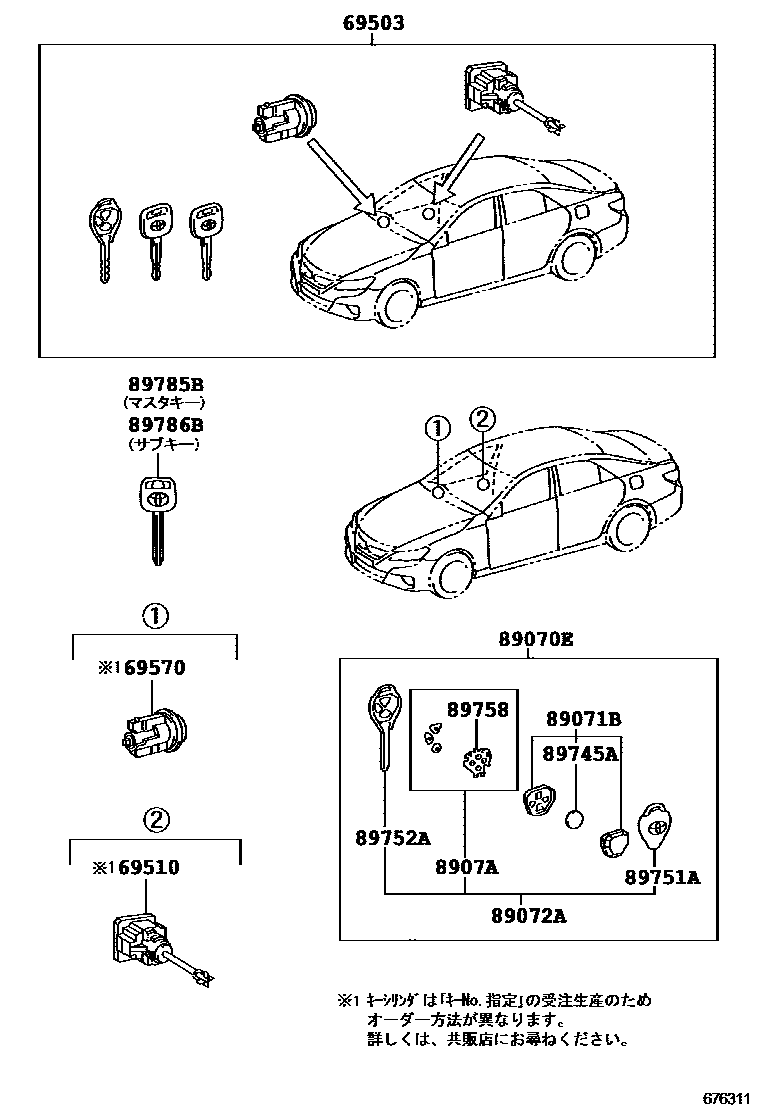

Parts diagram
69503CYLINDER SET, LOCK
main69005-22A70i200910-201010
main69005-22B10i201208-201611
main69005-22B30i201611
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-22300i200910-201010
69570CYLINDER ASSY, IGNITION SWITCH LOCK
main69570-22130i200910-201010
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-22360supersedes 89070-22340i201208-201611
main89070-22370supersedes 89070-22340i201611
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-22140supersedes 89071-22120i201208-201611
89072AHOUSING SET, DOOR CONTROL TRANSMITTER
main89072-22130supersedes 89072-22100i201208-201611
main89072-33780supersedes 89072-22100i201611
8907ASWITCH SET, TRANSMITTER
main8907A-22010supersedes 8907A-33020i201208-201611
89745ABATTERY, TRANSMITTER
89751ACOVER, TRANSMITTER HOUSING
main89751-42090supersedes 89751-52140i201611
89752ACASE, TRANSMITTER HOUSING
main89752-22100supersedes 89752-22070i201208-201611
main89752-42060supersedes 89752-22070i201611
89758PACKING, DOOR CONTROL TRANSMITTER
main89758-33010i200910-201208
89785BTRANSMITTER, TRANSPONDER KEY MASTER
main89785-26040supersedes 89785-60210i201611
89786BTRANSMITTER, TRANSPONDER KEY SUB
main89786-42040supersedes 89786-60220i201611

13 parts on this diagram · 3 diagrams in section
