LUGGAGE COMPARTMENT DOOR & LOCK

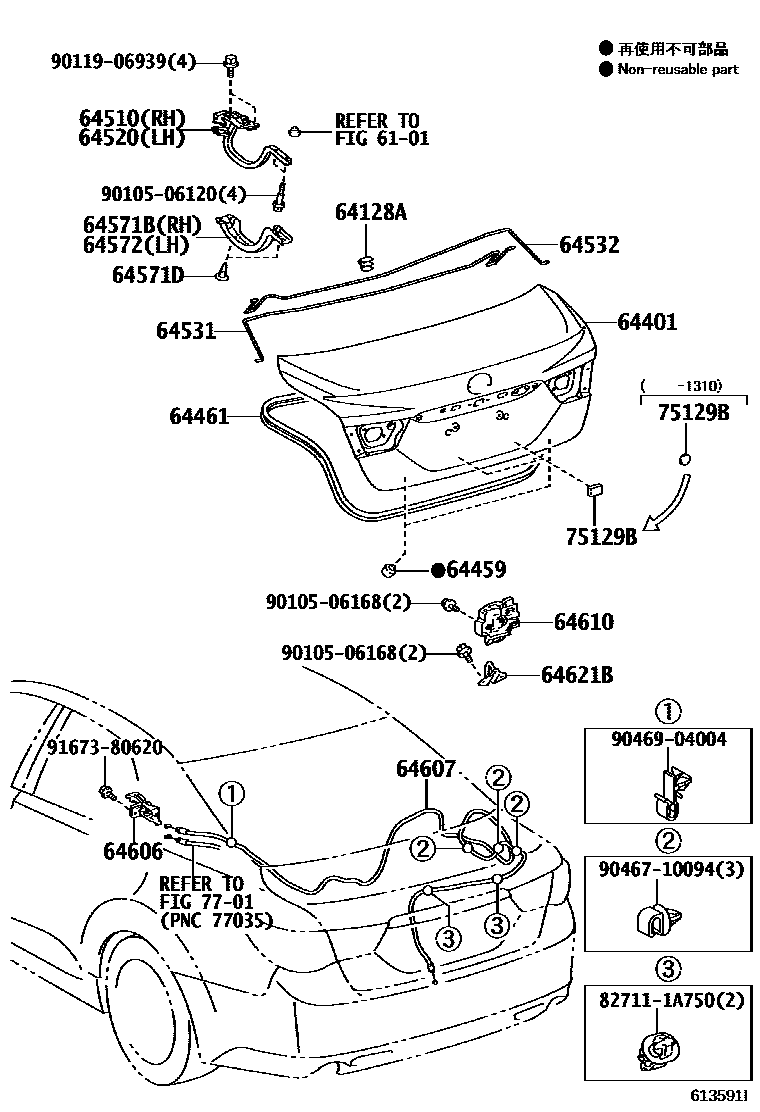

Parts diagram
6101
64128ASUPPORT, LUGGAGE COMPARTMENT DOOR TORSION BAR, NO.2
main64128-33010i200910-201208
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-22880i200910-201208
main64401-22A00i201611
main64401-22890supersedes 64401-22880i200910-201208
main64401-22A10supersedes 64401-22A00i200910-201208
64459CUSHION, LUGGAGE COMPARTMENT DOOR
main90541-09116×2i201208-201611
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-22330i201611
64510HINGE ASSY, LUGGAGE COMPARTMENT DOOR, RH
main64510-22320i200910-201208
64520HINGE ASSY, LUGGAGE COMPARTMENT DOOR, LH
main64520-22180i201611
64531BAR, LUGGAGE DOOR HINGE TORSION, RH
main64531-22400i200910-201208
main64531-22410i201611
main64531-22420i200910-200911
main64531-22450i201611
64532BAR, LUGGAGE DOOR HINGE TORSION, LH
main64532-22400i200910-201208
main64532-22410i200910-201208
main64532-22420i200910-200911
main64532-22450i201611
64571BCOVER, LUGGAGE COMPARTMENT DOOR HINGE, RH
main64571-22040i201208-201611
64571DCLIP(FOR LUGGAGE COMPARTMENT DOOR HINGE COVER)
main90467-07076-C0×4i200910-201208
BLACK,TRIM0#,2#,4#
main90467-07076-C7×4i201703
BLACK,TRIM2#
64572COVER, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64572-22020i200910-201208
64606LEVER SUB-ASSY, LUGGAGE DOOR LOCK OPEN
main64606-53010i200910-201208
64607CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
main64607-22440i200910-201208
64610LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64600-20030i201312-201611
main64600-52010i201208-201311
64621BSTRIKER, LUGGAGE COMPARTMENT DOOR LOCK
main64620-22080i201208-201611
75129BCUSHION, REAR LICENCE PLATE
main75129-26010×2i200910-201208
main75129-30010×2i201311-201611
7701
827111A750WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9010506120
9010506168
9011906939
9046710094
9046904004
9167380620

25 parts on this diagram · 1 diagram in section
