HEATING & AIR CONDITIONING - COOLER UNIT

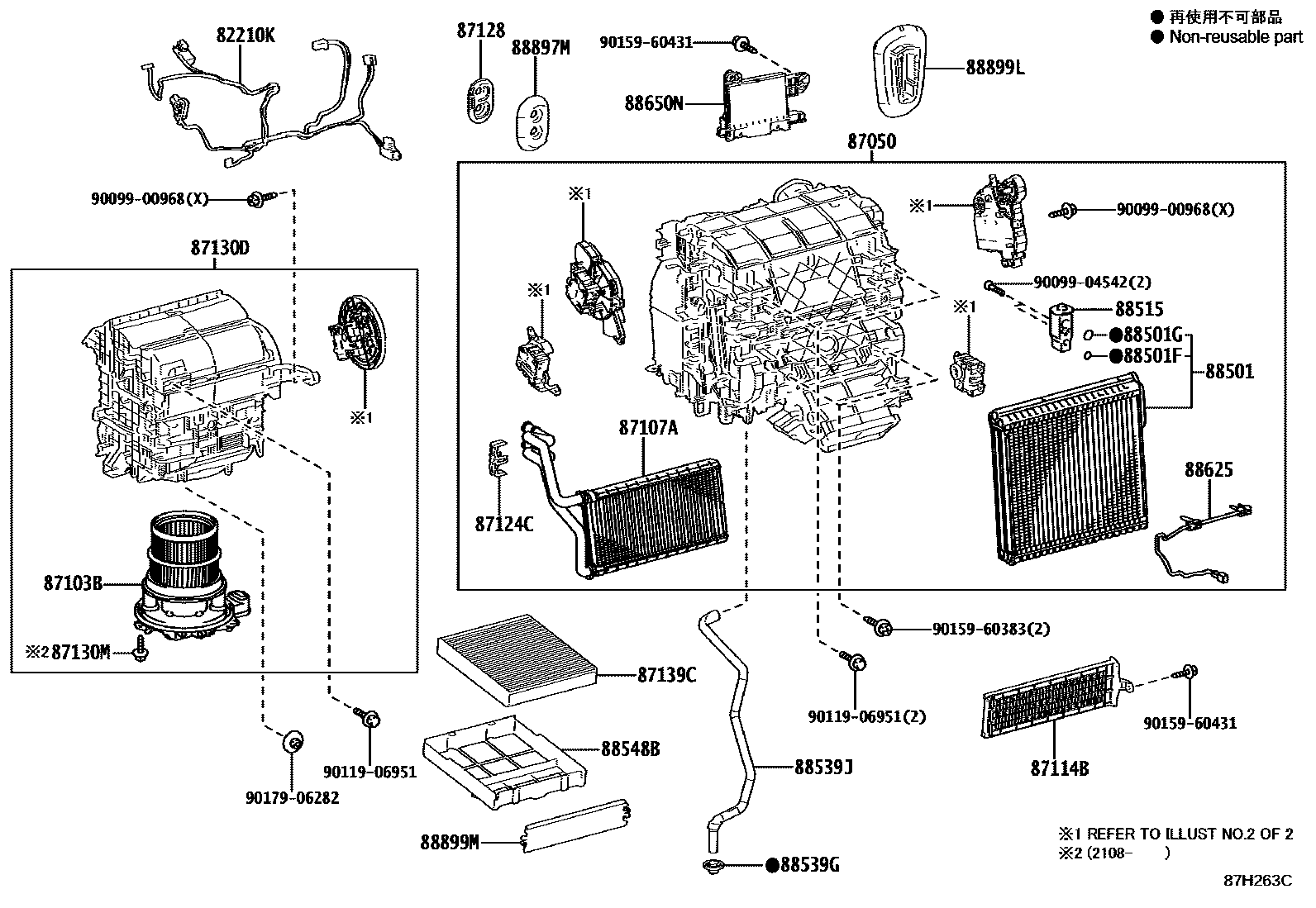

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-33190supersedes 82212-33170i201810-202108
87050RADIATOR ASSY, AIR CONDITIONER
main87050-33F10supersedes 87050-33E70i202108
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-42130i202108
main87103-58070i201810-202108
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-33140i201810-202108
87114BCOVER, HEATER
main87114-33050i201810-202108
87124CCLAMP, HEATER
main87124-33070i202108
87128GROMMET, HEATER
main87128-28010i201810-202108
87130DBLOWER ASSY
main87130-42480i202108
main87130-47300i201810-202108
87130MSCREW(FOR BLOWER)
main87193-87101×3i202108
87139CFILTER, CLEAN AIR
main87139-58010i201810-202108
main87139-76020i202407
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-33390i201810-202108
88501FO-RING, COOLER EVAPORATOR NO.1(DISCHARGE)
main90099-14120i201810-202108
88501GO-RING, COOLER EVAPORATOR NO.1(SUCTION)
main90099-14121i201810-202108
88515VALVE, COOLER EXPANSION
main88515-50320i201810-202108
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main88888-47010i201810-202108
88539JHOSE, DRAIN COOLER
main88539-33141i201810-202108
88548BCASE, AIR FILTER
main88899-48070i201810-202108
main88899-76020i202407
88625THERMISTOR, COOLER, NO.1
main88620-33040i201810-202108
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-33E31i201810-201907
main88650-33E70i201907-202007
main88650-33G00i202008-202108
main88650-33G40i202108-202208
main88650-33J90i202208
88897MGROMMET (FOR HEATER PIPE)
main87128-33020i201810-202108
88899LPARTS, COOLING UNIT
main88899-33090i201810-202108
88899MPLATE, COVER(FOR AIR FILTER)
main88899-47120i201810-202108
9009900968
9009904542
9011906951
9015960383
9015960431
9017906282

28 parts on this diagram · 2 diagrams in section
