E
EPC Data

WIRING & CLAMP

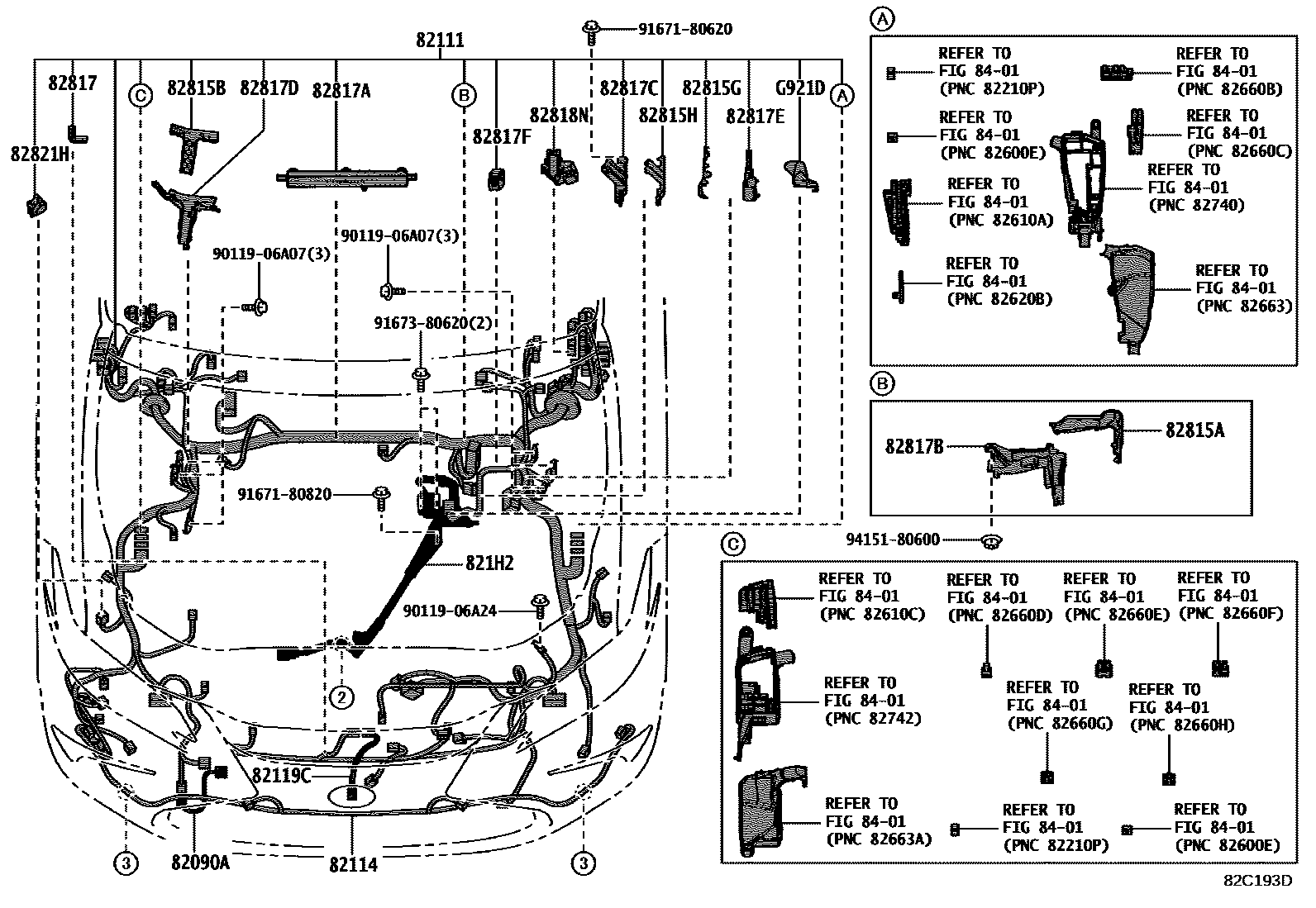

Parts diagram
82090AWIRE ASSY, EXTENSION
main82090-33030i202108
82111WIRE, ENGINE ROOM MAIN
main82111-3TB30supersedes 82111-3TR40i201810-201907
main82111-3TB31supersedes 82111-3TR41i201907-202007
main82111-3TR50supersedes 82111-3TR40i201810-201907
main82111-3TR51supersedes 82111-3TR41i201907-202007
main82111-3TU50supersedes 82111-3Y860i202108-202208
main82111-3TW20supersedes 82111-3TY00i202008-202108
main82111-3TY10supersedes 82111-3TY00i202008-202108
main82111-3TZ70supersedes 82111-3TY00i202008-202108
main82111-3Y870supersedes 82111-3Y860i202108-202208
main82111-3Y890supersedes 82111-3Y860i202108-202208
main82111-3YD80supersedes 82111-3YE70i202208
main82111-3YD90supersedes 82111-3YE70i202208
main82111-3YE80supersedes 82111-3YE70i202208
main82111-3YE90supersedes 82111-3YE70i202208
main82111-3YF00supersedes 82111-3YE70i202208
82114WIRE, ENGINE ROOM, NO.4
main82114-33130i201810-202108
82119CWIRE, ENGINE ROOM, NO.5
main82119-33010i201810-202007
821H2WIRE, HV AIR CONDITIONER
main821H2-33020i202108
82815ACOVER, WIRING HARNESS PROTECTOR
main82815-33E60i201810-202108
82815BCOVER, WIRING HARNESS PROTECTOR
main82815-33K50i201810-202108
82815GCOVER, WIRING HARNESS PROTECTOR NO.5
main82815-33Q00i201810-202108
82815HCOVER, WIRING HARNESS PROTECTOR NO.6
main82815-33M50i201810-202108
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-2A790i201810-202108
82817APROTECTOR, WIRING HARNESS, NO.2
main82817-33Y20i201810-202108
82817BPROTECTOR, WIRING HARNESS, NO.3
main82817-33T80i201810-202108
82817CPROTECTOR, WIRING HARNESS, NO.4
main82817-3T190i201810-202108
82817DPROTECTOR, WIRING HARNESS, NO.5
main82817-33Y30i201810-202108
82817EPROTECTOR, WIRING HARNESS, NO.6
main82817-3T500i202108
82817FPROTECTOR, WIRING HARNESS, NO.7
main82817-3T200i201810-202108
82818PROTECTOR, WIRING HARNESS, NO.2
main82817-33S50i201810-202108
82818NPROTECTOR, WIRING HARNESS, NO.14
main82817-33T30i201810-202108
82821HCOVER, CONNECTOR
main82821-30700i201810-202108
8401SWITCH & RELAY & COMPUTER
G921DPROTECTOR, INVERTER CONNECTOR COVER
mainG921D47020i201810-202108
9011906A07
9011906A24
9167180620
9167180820
9167380620
9415180600

27 parts on this diagram · 12 diagrams in section

WIRING & CLAMP — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
