HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

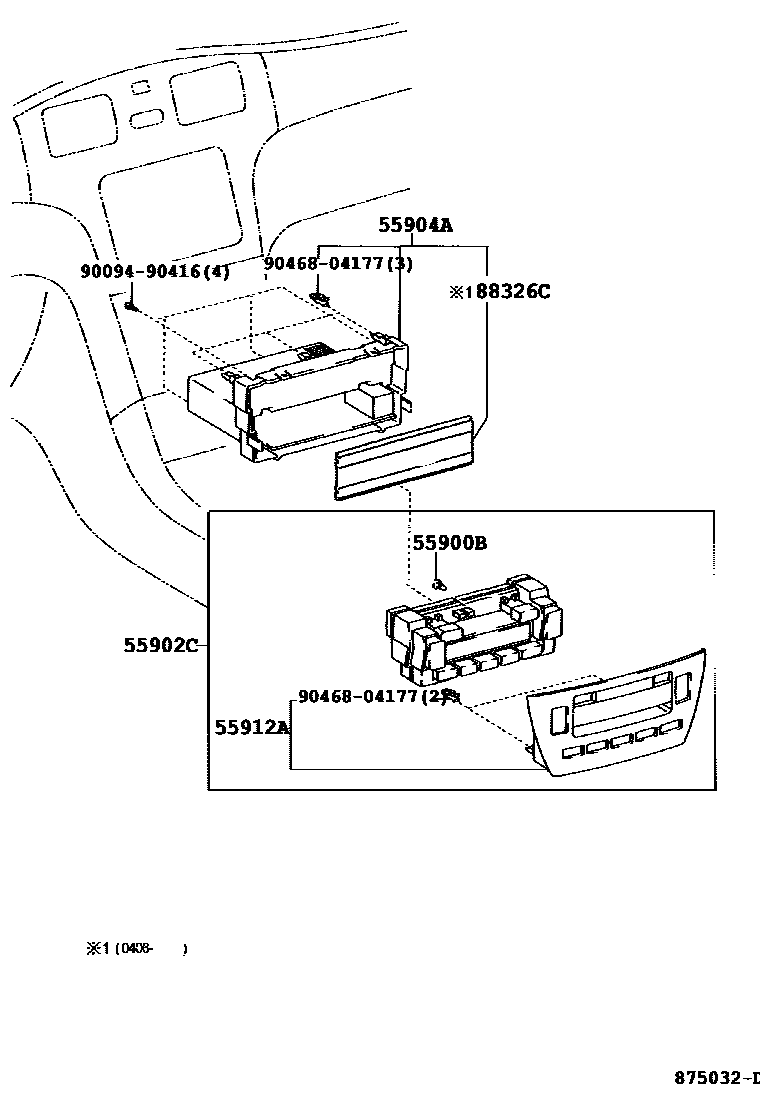

Parts diagram
55900BBULB, AIR CONDITIONER CONTROL
main90010-03048×3i200107-200406
main90010-03049×5i200406
55902CPANEL SUB-ASSY, AIR CONDITIONER
main55902-33430i200107-200406
main55902-33440i200107-200406
main55902-33750i200406
main55902-33760i200406
55904AHOUSING SUB-ASSY, HEATER CONTROL
main55904-33060i200107-200406
main55904-33070i200107-200406
main55904-33230i200406
55912AHOUSING, HEATER CONTROL
main55912-33040i200107-200406
main55912-33050i200107-200406
main55912-33410i200406
main55912-33420i200406
88326CPLATE, COVER
main88326-26010i200406
9009490416
9046804177

7 parts on this diagram · 3 diagrams in section
