CYLINDER HEAD

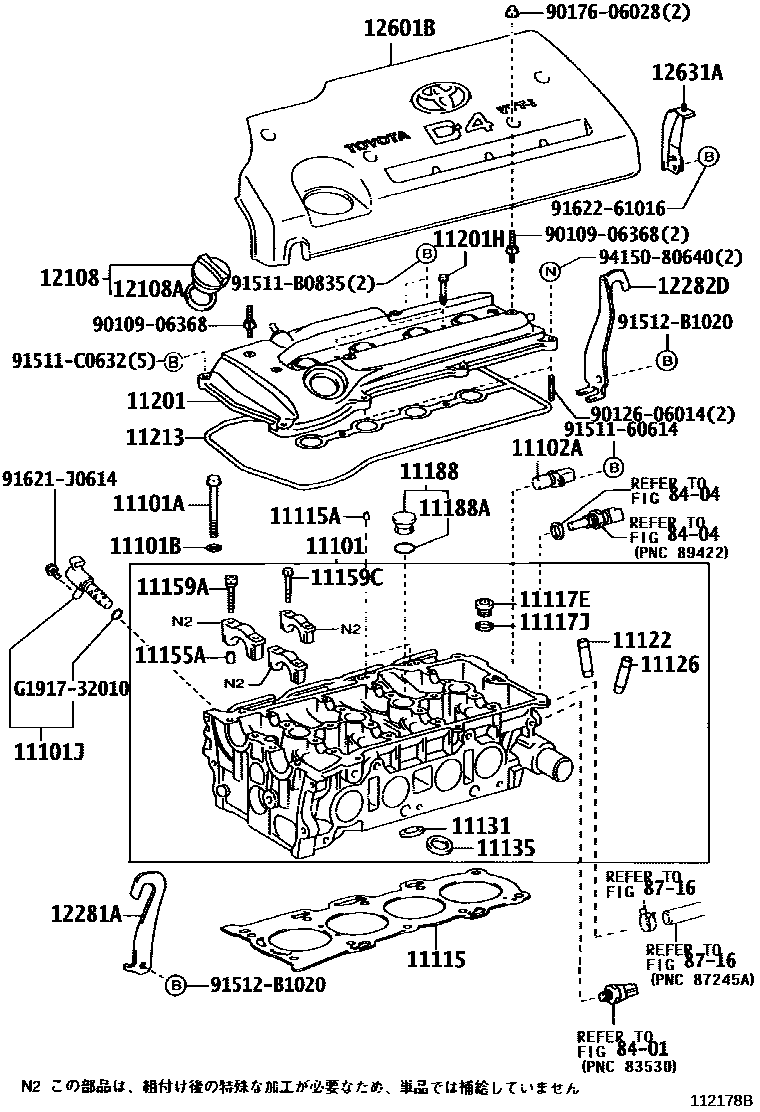

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-09050i200004-200204
main11101-22050i199806-199908
main11101-22051i199908-200206
main11101-22052i200206-200308
main11101-28021i200108
main11101-79156i200004-200204
main11101-79156i199806-200004
main11101-79235i199806-200108
11101ABOLT(FOR CYLINDER HEAD SET)
main90109-10132i199806
main90910-02094i199806-200108
main90910-02134i199806-200308
main90910-02141i200108
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10344i199806-200308
main90201-11026i199806
main90201-11033i200108-200304
main90201-11034i200304
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-22010i199806-200103
main15330-22030i200103-200212
main15330-28020i200108
main15330-74010i199806-200108
11102ASENSOR, CAMSHAFT POSITION
main90919-05026i200108
main90919-05032i199806-200108
11115GASKET, CYLINDER HEAD
main11115-22040i199806-200207
main11115-22041i200207-200302
main11115-22050i200302-200308
main11115-28021i200108-200304
main11115-28022i200304
main11115-74110i199806
main11115-74130i199806-200108
11115APIN, RING
main90250-05021i200108
main90253-11021i199806-200108
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-24090i199806
main90341-27006i200108
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-27005i200108
11122BUSH, INTAKE VALVE GUIDE
main11122-20020i199806-200108
main11122-22030i199806-200110
main11122-28010i200108
main11122-74030i199806
main11123-20020i199806-200108
main11123-22030i199806-200110
main11123-28010i200108
main11123-74030i199806
11126BUSH, EXHAUST VALVE GUIDE
main11122-16010i199806
main11122-20020i200110
main11122-22030i199806-200110
main11123-16010i199806
main11123-20020i200110
main11123-22030i199806-200110
main11126-20020i199806-200108
main11127-20020i199806-200108
11131SEAT, INTAKE VALVE
main11131-28021i200108
main11131-74020i199806
main11131-74050i199806-200108
main11132-28021i200108
main11132-74020i199806
main11132-74050i199806-200108
11135SEAT, EXHAUST VALVE
main11135-28030i200108-200301
main11135-28040i200301
main11135-74030i199806
main11135-74050i199806-200108
main11136-28030i200108-200301
main11136-28040i200301
main11136-74030i199806
main11136-74050i199806-200108
11155APIN, RING W/HEAD
main90250-06001i199908-200308
main90253-10004i199806-200108
main90253-11021i200108
main90253-12001i199806-199908
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-08337i200108
main90109-06080i199806-200308
main90119-07009i199806
main90119-07010i199806-200108
main90119-08A29i199806-200308
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90119-06902i200108
11188PLUG, CAMSHAFT HOUSING
main11188-28010i200108
11188ARING, O(FOR CAMSHAFT HOUSING PULG)
main90301-21013i200108
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-22050i199806-200004
main11201-22060i200004-200308
main11201-28020i200108-200202
main11201-28021i200202-200304
main11201-28022i200304
main11201-74070i199806-199901
main11201-74071i199901
main11201-74091i199806-200108
11201HBOLT(FOR CYLINDER HEAD COVER)
main90105-06202i200204-200308
main90105-06252i199806-200004
main90105-06281i200004-200204
main90119-06903i200108
11213GASKET, CYLINDER HEAD COVER
main11213-22030i199806-200004
main11213-22050i200004-200308
main11213-28041i200108
main11213-74020i199806
main11213-74050i199806-200108
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i200202-200308
main12180-28010i200108
main12180-55010i199806-200202
12108AGASKET(FOR OIL FILLER CAP)
main90430-37004i200108
main90430-37140i199806-200308
12281AHANGER, ENGINE, NO.1
main12281-28010i200108
12282DHANGER, ENGINE, NO.2
main12282-28010i200108
12601BCOVER SUB-ASSY, ENGINE, NO.1
main12601-28070i200108
12631ABRACKET, ENGINE COVER
main12631-28010i200108
8401
8404
8716
9010906368
9012606014
9017606028
9151160614
91511B0835
91511C0632
91512B1020
91621J0614
9162261016
9415080640
G191732010

41 parts on this diagram · 5 diagrams in section
