CYLINDER HEAD

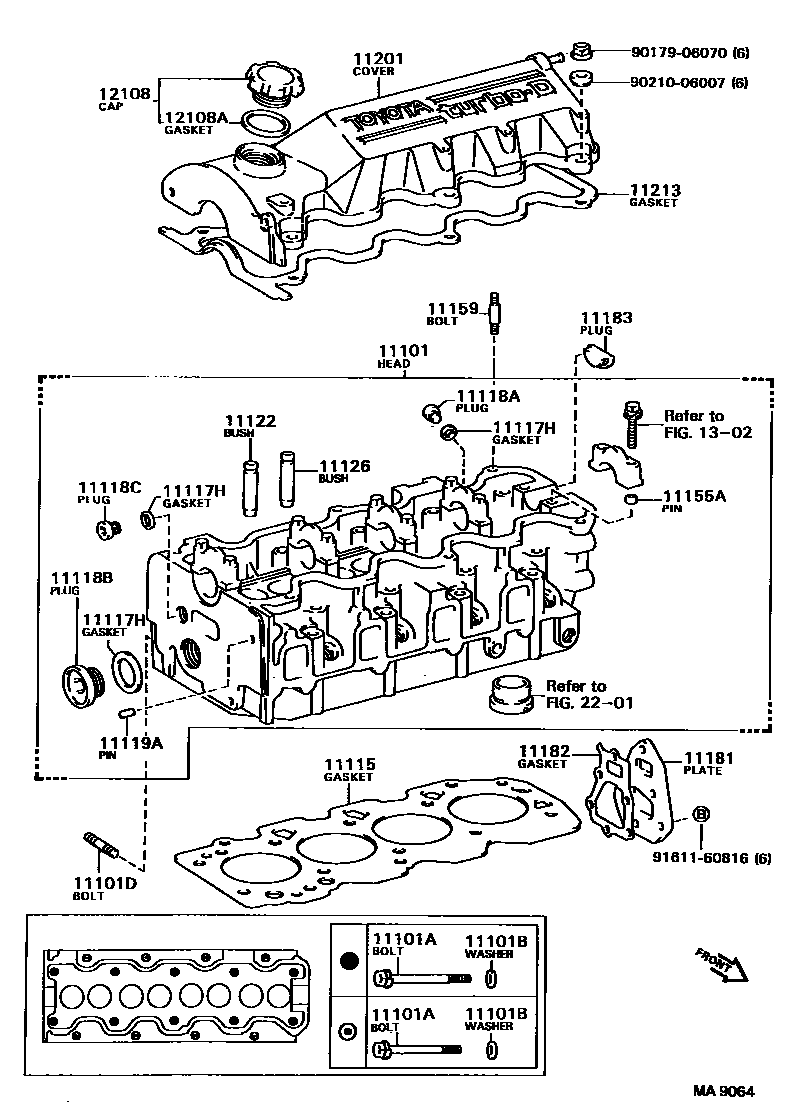

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-63030i198608-198808
main11101-64090i198608-198808
main11101-69045i198704-198808
main11101-74030i198608-198808
main11101-88360i198608-198808
11101ABOLT(FOR CYLINDER HEAD SET)
main90105-11018i198608-198808
*11-1.25PX123-51.5
main90105-11019i198608-198808
*11-1.25PX145-51.5
main90109-10048i198608-198808
main90110-10006i198608-198808
main90910-02077i198704-198808
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10050i198710-198808
*54,*54
main90201-10050i198608-198710
*54
main90201-10344i198608-198808
main90201-10344i198608-198808
*53
main90201-11018i198704-198808
main90201-12222i198608-198808
11101DBOLT, STUD(FOR WATER OUTLET)
main92122-60820i198608-198808
11115GASKET, CYLINDER HEAD
main11115-62010i198704-198808
main11115-63010i198608-198808
main11115-64080i198608-198610
main11115-64100i198610-198808
main11115-74030i198608-198808
main11115-88362i198608-198808
11117HGASKET(FOR WATER HOLE)
main90430-10204i198710-198808
PNC11118A
main90430-10204i198608-198710
PNC 11118A
main90430-12010i198710-198808
PNC11118C
main90430-12010i198608-198710
PNC 11118C
main90430-20004i198608-198710
PNC 11118A
main90430-20004i198710-198808
PNC11118A
main90430-24246i198710-198808
PNC11118B
main90430-24246i198608-198710
PNC 11118B
main90430-24246i198704-198808
main90430-33133i198608-198710
PNC 11118B
main90430-33133i198710-198808
PNC11118B
11118APLUG, STRAIGHT, NO.1
main90341-10005i198608-198808
main90341-20002i198608-198808
main90341-27003i198608-198808
OD=30
main90341-32031i198608-198808
OD=36
11118BPLUG, STRAIGHT, NO.2
main90341-24090i198608-198808
main90341-32070i198608-198808
11118CPLUG, STRAIGHT, NO.3
main90341-12002i198608-198705
main90341-12013i198705-198808
11119APIN, STRAIGHT, NO.1
main90250-06003i198608-198808
main90250-06068i198608-198808
11122BUSH, INTAKE VALVE GUIDE
main11122-16020i198608-198710
main11122-16020i198710-198808
main11122-63020i198710-198808
main11122-63020i198608-198710
main11122-64010i198608-198710
main11122-64010i198710-198808
main11122-88310i198608-198702
main11122-88320i198702-198710
main11123-16020i198710-198808
main11123-16020i198608-198710
main11123-63020i198710-198808
main11123-63020i198608-198710
main11123-64010i198608-198710
main11123-64010i198710-198808
main11123-88310i198608-198702
main11123-88320i198702-198710
11126BUSH, EXHAUST VALVE GUIDE
main11122-16020i198608-198808
main11122-16020i198710-198808
main11122-88310i198608-198702
main11122-88320i198702-198710
main11123-16020i198710-198808
main11123-16020i198608-198808
main11123-88310i198608-198702
main11123-88320i198702-198710
main11126-63020i198710-198808
main11126-63020i198608-198710
main11126-64010i198710-198808
main11126-64010i198608-198710
main11127-63020i198608-198710
main11127-63020i198710-198808
main11127-64010i198710-198808
main11127-64010i198608-198710
11155BOLT, STUD(FOR HEAD TO CAMSHAFT HOUSING)
main90116-08150i198710-198808
main90116-08150i198608-198710
L=105,S=12&26
11155APIN, RING W/HEAD
main90253-10004i198608-198808
main90253-11021i198608-198808
main90253-13017i198608-198808
11159BOLT, STUD(FOR HEAD TO CAMSHAFT BEARING CAP)
main90116-06023i198608-198808
11181PLATE, CYLINDER HEAD, REAR
main11181-62010i198704-198808
main11181-64010i198608-198808
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-64010i198608-198808
11183PLUG, SEMICIRCULAR
main11183-62010i198704-198808
main11183-64010i198608-198808
main11183-74010i198608-198808
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-62010i198704-198808
NO.1
main11201-64041i198608-198706
main11201-64070i198706-198808
main11201-69085i198608-198808
main11201-74020i198608-198808
main11202-62010i198704-198808
NO.2
main11202-74010i198608-198808
LH,*53
main11202-88360i198608-198808
LH,*54
main11211-74010i198608-198704
RH,*53
main11211-74011i198704-198808
RH,*53
main11211-88360i198608-198708
RH,*54
main11211-88361i198708-198808
RH,*54
11213GASKET, CYLINDER HEAD COVER
main11213-62010i198704-198808
main11213-63010i198608-198710
main11213-63011i198710-198808
main11213-64040i198608-198808
main11213-74010i198608-198808
RH,*53
main11213-74020i198608-198808
main11213-88360i198608-198808
RH,*54
main11214-74010i198608-198808
LH,*53
main11214-88380i198608-198808
LH,*54
12108CAP SUB-ASSY, OIL FILLER
main12180-13030i198608-198808
main12180-62010i198704-198711
main12180-65010i198711-198808
12108AGASKET(FOR OIL FILLER CAP)
main90430-37004i198711-198808
main90430-37140i198608-198808
1302
2201
9017906070
9021006007
9161160816

27 parts on this diagram · 5 diagrams in section
