REAR BUMPER & BUMPER STAY

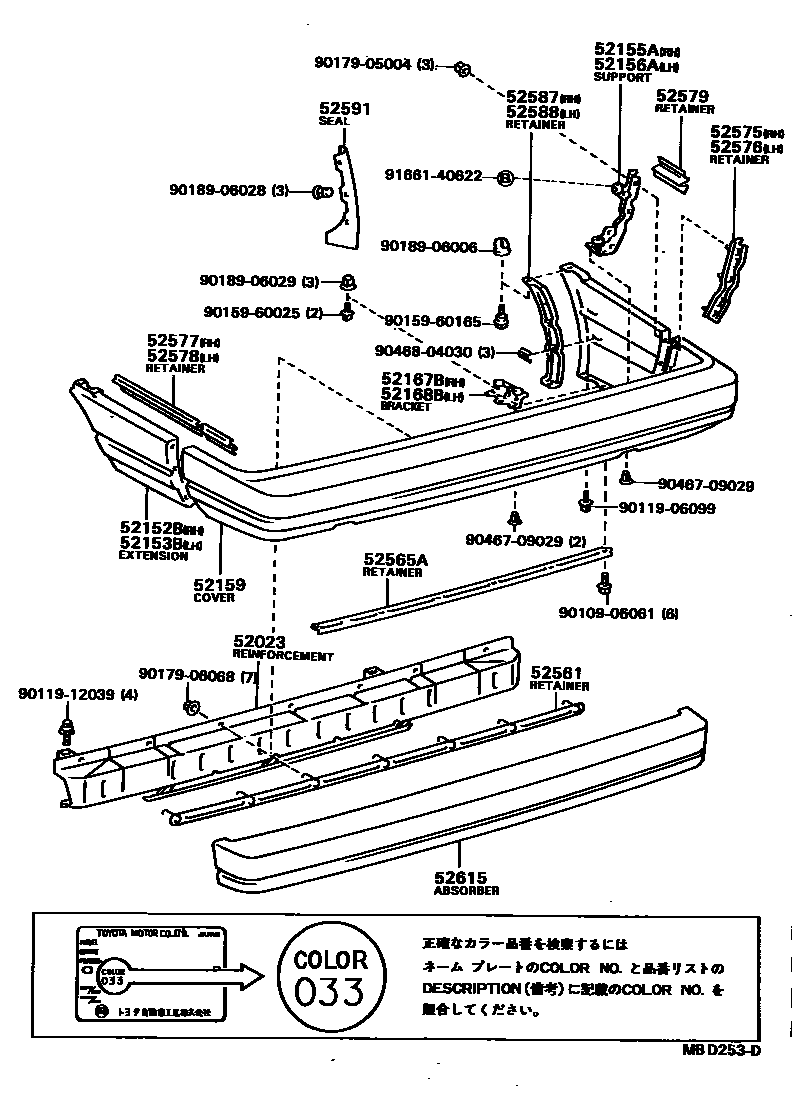

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-32010i198203-198406
main52023-32040i198406-198607
W/*UB
52152BEXTENSION, REAR BUMPER, RH
main52152-32010-03i198203-198406
SILVER,GRAY,033
main52152-32010-05i198203-198305
BEIGE-M,BEIGE,2E3
main52152-32010-13i198208-198406
D-SILVER,GRAY,379 ,865 ,4D2 ,894
main52152-32020i198203-198406
BLACK
main52152-32030-02i198203-198305
BRICK RED-M,RED/MAROON,2H1
main52152-32030-03i198310-198406
EXTRA,ASH GRAY-M,GRAY,145
main52152-32030-04i198310-198406
EXTRA,DARK BLUE-M,DARK BLUE METALLIC,865
main52152-32030-06i198203-198208
ORANGE-M,BROWN,3B3
main52152-32030-07i198203-198212
SHADE GREEN-M,GREEN,6G1
main52152-32030-08i198203-198406
WHITE,IVORY,033
main52152-32030-12i198206-198206
RED,RED,391
main52152-32030-13i198301-198406
EXTRA,D-SILVER,DARK SILVER METALLIC,2N6; SALOON,D-SILVER,DARK SILVER METALLIC,2N6
main52152-32030-14i198305-198406
LIGHT BLUE-M,LIGHT BLUE METALLIC,894
main52152-32030-15i198305-198406
LIGHT BEIGE-M,LIGHT BEIGE METALLIC,4D2
main52152-32030-16i198305-198406
CAMLE-M,CAMEL METALLIC,2R4
main52152-32030-17i198203-198309
MINT GREEN-M,GREEN,6E9
main52152-32030-22i198208-198309
MAROON-M,DEEP MAROON METALLIC,379
main52152-32030-32i198310-198406
EXTRA,RED-M,RED METALLIC,3B5
52153BEXTENSION, REAR BUMPER, LH
main52153-32010-03i198203-198406
SILVER,GRAY,033
main52153-32010-05i198203-198305
BEIGE-M,BEIGE,2E3
main52153-32010-13i198203-198305
D-SILVER,GRAY,145 ,3B5 ,4B9 ,6E9 ,6G1
main52153-32020i198203-198406
BLACK
main52153-32030-02i198203-198305
BRICK RED-M,RED/MAROON,2H1
main52153-32030-03i198203-198406
ASH GRAY-M,GRAY,145
main52153-32030-04i198310-198406
EXTRA,DARK BLUE-M,DARK BLUE METALLIC,865
main52153-32030-06i198203-198208
ORANGE-M,BROWN,3B3
main52153-32030-07i198203-198212
SHADE GREEN-M,GREEN,6G1
main52153-32030-08i198310-198406
EXTRA,WHITE,IVORY,033
main52153-32030-12i198206-198206
RED,RED,391
main52153-32030-13i198301-198406
EXTRA,D-SILVER,DARK SILVER METALLIC,2N6; SALOON,D-SILVER,DARK SILVER METALLIC,2N6
main52153-32030-14i198305-198406
LIGHT BLUE-M,LIGHT BLUE METALLIC,894
main52153-32030-15i198305-198406
LIGHT BEIGE-M,LIGHT BEIGE METALLIC,4D2
main52153-32030-16i198305-198406
CAMLE-M,CAMEL METALLIC,2R4
main52153-32030-17i198203-198309
MINT GREEN-M,GREEN,6E9
main52153-32030-22i198208-198309
MAROON-M,DEEP MAROON METALLIC,379
main52153-32030-32i198208-198406
RED-M,RED METALLIC,3B5
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-32010i198203-198406
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-32010i198203-198406
52159COVER, REAR BUMPER
main52159-32010-03i198203-198406
SILVER,GRAY,033
main52159-32010-05i198203-198305
BEIGE-M,BEIGE,2E3
main52159-32010-13i198305-198406
D-SILVER,GRAY,145 ,3B5 ,6E9
main52159-32020i198203-198406
BLACK
main52159-32030-02i198203-198208
BRICK RED-M,RED/MAROON,4B9
main52159-32030-03i198310-198406
EXTRA,ASH GRAY-M,GRAY,145
main52159-32030-04i198208-198406
DARK BLUE-M,DARK BLUE METALLIC,865
main52159-32030-06i198203-198208
ORANGE-M,BROWN,3B3
main52159-32030-07i198203-198212
SHADE GREEN-M,GREEN,6G1
main52159-32030-08i198203-198406
WHITE,IVORY,033
main52159-32030-12i198206-198206
RED,RED,391
main52159-32030-13i198301-198406
EXTRA,D-SILVER,DARK SILVER METALLIC,2N6; SALOON,D-SILVER,DARK SILVER METALLIC,2N6
main52159-32030-14i198305-198406
LIGHT BLUE-M,LIGHT BLUE METALLIC,894
main52159-32030-15i198305-198406
LIGHT BEIGE-M,LIGHT BEIGE METALLIC,4D2
main52159-32030-16i198305-198406
CAMLE-M,CAMEL METALLIC,2R4
main52159-32030-17i198203-198309
MINT GREEN-M,GREEN,6E9
main52159-32030-22i198208-198309
MAROON-M,DEEP MAROON METALLIC,379
main52159-32030-32i198310-198406
EXTRA,RED-M,RED METALLIC,3B5
main52159-32080-01i198406-198508
*UB,BLACK,BLACK,6A5
main52159-32080-02i198406-198607
*UB,RED,RED,3D7
main52159-32080-03i198406-198508
*UB,SILVER-M,SILVER METALLIC,148
main52159-32080-04i198406-198607
*UB,BLUE-M,DARK TERCOISE BLUE M,8C2
main52159-32080-05i198406-198508
*UB,BEIGE-M,LIGHT BEIGE,4D2 ,2T0
main52159-32080-08i198406-198607
*UB,WHITE,WHITE,041
main52159-32080-12i198406-198607
*UB,DARK RED,DARK RED,3F1
main52159-32080-13i198508-198607
*UB,GRAY-M,MEDIUM GRAY METALLIC,157
main52159-32080-14i198406-198508
*UB,DARK BLUE-M,DARK BLUE METALLIC,2S9
main52159-32080-15i198509-198607
LIMITED,BEIGE,LIGHT BEIGE METALLIC,041
main52159-32080-25i198508-198607
*UB,BEIGE-M,BEIGE METALLIC,4E6
main52159-32100i198406-198607
P.P. BUMPER
52167BBRACKET, REAR BUMPER EXTENSION MOUNTING, RH
main52167-32010i198203-198607
52168BBRACKET, REAR BUMPER EXTENSION MOUNTING, LH
main52168-32010i198203-198607
52561RETAINER, REAR BUMPER, UPPER CENTER
main52521-32010i198203-198406
main52521-32040i198406-198607
W/*UB
52565ARETAINER, REAR BUMPER, LOWER
main52565-16020×8i198406-198607
W/P.P. BUMPER
main52565-32010i198203-198406
52575RETAINER, REAR BUMPER SIDE, RH
main52575-32010i198203-198406
52576RETAINER, REAR BUMPER SIDE, LH
main52576-32010i198203-198406
52577RETAINER, REAR BUMPER SIDE, NO.2 RH
main52577-32010i198203-198406
main52577-32020i198406-198607
W/*UB
52578RETAINER, REAR BUMPER SIDE, NO.2 LH
main52578-32010i198203-198406
main52578-32020i198406-198607
W/*UB
52579RETAINER, REAR BUMPER SIDE, NO.3
main52579-32010×2i198210-198406
main52579-32020×2i198406-198607
W/*UB
52587RETAINER, REAR BUMPER END, RH
main52587-32010i198203-198406
52588RETAINER, REAR BUMPER END, LH
main52588-32010i198203-198406
52591SEAL, REAR BUMPER SIDE, RH
main52591-32010i198203-198607
52615ABSORBER, REAR BUMPER ENERGY
main52615-32010i198203-198406
main52615-32040i198406-198607
W/*UB
9010906061
9011906099
9011912039
9015960025
9015960165
9017905004
9017906068
9018906006
9018906028
9018906029
9046709029
9046804030
9166140622

32 parts on this diagram · 3 diagrams in section
