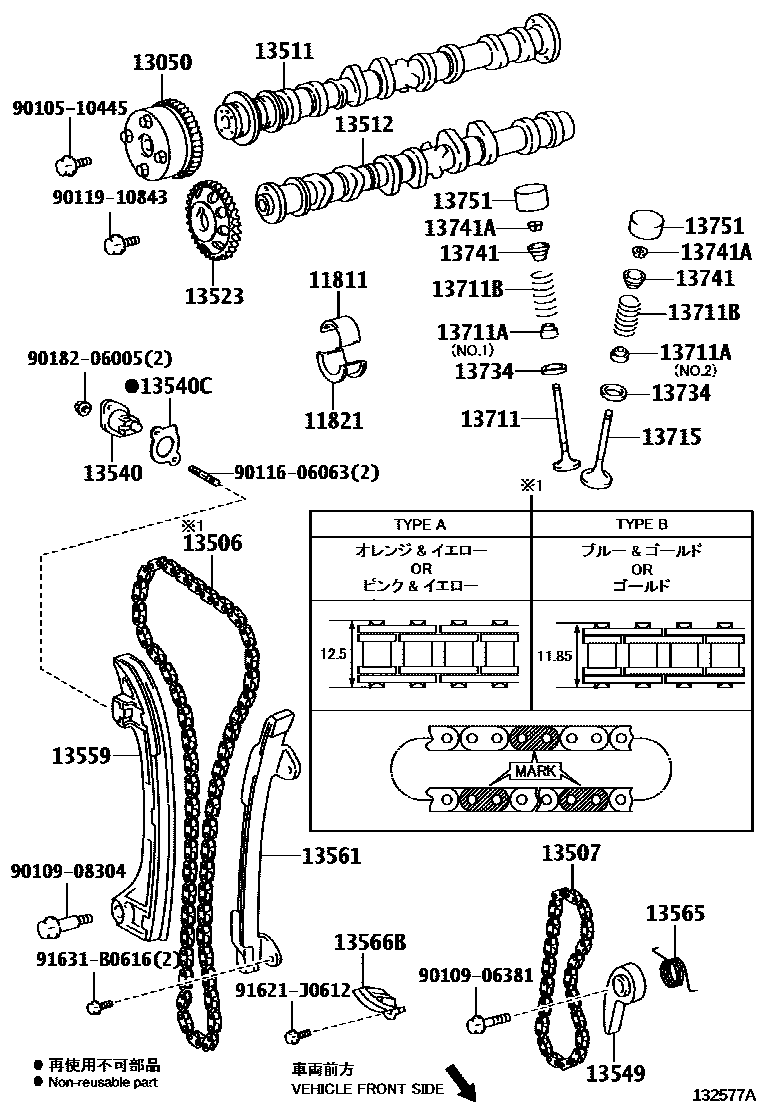

CAMSHAFT & VALVE

0001 1 0002 1 0003 1

11811BEARING, CAMSHAFT, NO.1

main11811-28010-01i1AZFSE..AZT24#200209-200501

MARK 1

main11811-28010-02i1AZFSE..AZT24#200501

MARK 2

main11811-28010-03i1AZFSE..AZT24#200501

MARK 3

11821BEARING, CAMSHAFT, NO.2

main11821-28010-01i1AZFSE..AZT24#200501

MARK 1

main11821-28010-02i1AZFSE..AZT24#200209-200501

MARK 2

main11821-28010-03i1AZFSE..AZT24#200501

MARK 3

13050GEAR ASSY, CAMSHAFT TIMING

main13050-22011i1ZZFE..ZZT241200501-200512

main13050-22012i1ZZFE..ZZT241200512-200706

main13050-28020i1AZFSE..AZT24#200501-200601

main13050-28021i1AZFSE..AZT24#200601

13506CHAIN SUB-ASSY

main13506-22030i1ZZFE..ZZT241200209-200501

main13506-28010i1AZFSE..AZT24#200209-200501

main13506-28011i1AZFSE..AZT24#200601-200706

main13506-28020i1AZFSE..AZT24#200209-200501

13507CHAIN SUB-ASSY, NO.2

main13507-28010i1AZFSE..AZT24#200209-200501

main13507-28020i1AZFSE..AZT24#200501

13511CAMSHAFT

main13501-22060i1ZZFE..ZZT241200209-200210

main13501-22061i1ZZFE..ZZT241200210-200501

main13501-28020i1AZFSE..AZT24#200209-200501

main13501-28050i1AZFSE..AZT24#200501

main13501-88580i3SGTE..ST246200209-200501

13512CAMSHAFT, NO.2

main13502-22010i1ZZFE..ZZT241200209-200210

main13502-22011i1ZZFE..ZZT241200210-200501

main13502-28010i1AZFSE..AZT24#200209-200501

main13502-28020i1AZFSE..AZT24#200501

main13502-88480i3SGTE..ST246200501

13523GEAR OR SPROCKET, CAMSHAFT TIMING

main13523-22020i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

13540TENSIONER ASSY, CHAIN, NO.1

main13540-22022i1ZZFE..ZZT241200209-200501

main13540-28010i1AZFSE..AZT24#200501

main13540-88480i3SGTE..ST246200501

13540CGASKET(FOR CHAIN TENSIONER)

main13552-28010i1AZFSE..AZT24#200209-200501

13549PLATE, CHAIN TENSIONER

main13549-28012i1AZFSE..AZT24#200209-200501

13559SLIPPER, CHAIN TENSIONER

main13559-22011i1ZZFE..ZZT241200501

main13559-28010i1AZFSE..AZT24#200209-200501

13561DAMPER, CHAIN VIBRATION, NO.1

main13561-22020i1ZZFE..ZZT241200209-200501

main13561-28010i1AZFSE..AZT24#200209-200501

13565SPRING, CHAIN DAMPER

main13565-28012i1AZFSE..AZT24#200209-200501

13566BGUIDE, TIMING CHAIN

main13566-28010i1AZFSE..AZT24#200501

13711VALVE, INTAKE

main13711-22040×8i1ZZFE..ZZT241200501

main13711-28010×8i1AZFSE..AZT24#200209-200501

main13711-88580×8i3SGTE..ST246200501

13711ASEAL OR RING, O(FOR VALVE STEM OIL)

main90913-02090×8i3SGTE..ST246200501

main90913-02101×8i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main90913-02104×8i3SGTE..ST246200209-200501

main90913-02111×8i1ZZFE..ZZT241200209-200501

main90913-02112×8i1AZFSE..AZT24#200211-200501

13711BSPRING, COMPRESSION(FOR INNER)

main90501-29054×16i1AZFSE..AZT24#200501

main90501-35022×16i3SGTE..ST246200209-200501

main90905-01066×16i1AZFSE..AZT24#200209-200501

main90905-01084×16i1ZZFE..ZZT241200209-200501

13715VALVE, EXHAUST

main13715-22040×8i1ZZFE..ZZT241200209-200501

main13715-28010×8i1AZFSE..AZT24#200209-200501

main13715-88480×8i3SGTE..ST246200501

13734SEAT, VALVE SPRING

main13734-74010×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13734-88460×16i3SGTE..ST246200501

13741RETAINER, VALVE SPRING

main13741-22021×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13741-88460×16i3SGTE..ST246200501

13741ALOCK, VALVE SPRING RETAINER

main90913-03021×32i3SGTE..ST246200501

main90913-03028×32i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

13751LIFTER, VALVE

main13751-46030×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46040×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46050×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46060×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46070×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46080×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46090×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46100×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46110×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46120×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46130×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46140×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46150×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46160×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46170×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46180×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46190×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46200×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46210×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46220×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46230×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46240×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46250×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46260×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46270×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46280×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46290×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46300×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46310×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46320×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46330×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46340×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200501

main13751-46350×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46360×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-46370×16i1AZFSE..AZT24#; 1ZZFE..ZZT241200209-200501

main13751-88460×16i3SGTE..ST246200501

9010510445

main90105-10445

9010906381

main90109-06381

9010908304

main90109-08304

9011606063

main90116-06063

9011910843

main90119-10843

9018206005

main90182-06005

91621J0612

main91621-J0612

91631B0616

main91631-B0616

31 parts on this diagram · 3 diagrams in section
