CYLINDER HEAD

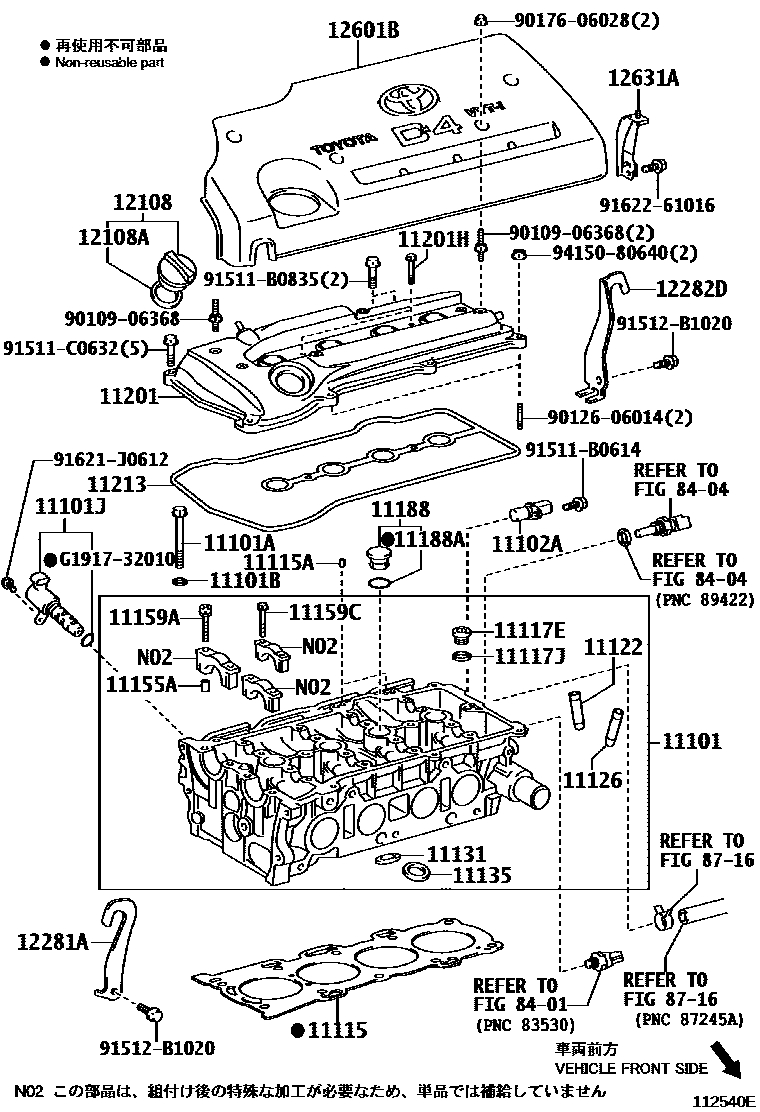

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-22101i200209-200501
main11101-28021i200209-200501
main11101-28041i200501-200508
main11101-28042i200508
main11101-88580i200209-200501
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02094i200209-200501
main90910-02141i200209-200501
main90910-02150i200501
main90910-02152i200209-200501
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10060i200209-200501
main90201-10344i200209-200501
main90201-11033i200209-200303
main90201-11034i200304-200501
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-22030i200209-200501
main15330-28020i200209-200501
11102ASENSOR, CAMSHAFT POSITION
main90919-05007i200209-200501
main90919-05026i200209-200501
11115GASKET, CYLINDER HEAD
main11115-22041i200209-200302
main11115-22050i200302-200501
main11115-28021i200209-200303
main11115-28022i200304-200501
main11115-28030i200501-200508
main11115-28031i200508
main11115-88580i200209-200501
11115APIN, RING
main90250-05021i200209-200501
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-27006i200209-200501
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-27005i200209-200501
11122BUSH, INTAKE VALVE GUIDE
main11122-20020i200209-200501
main11122-28010i200209-200501
main11122-88460i200209-200501
main11123-20020i200209-200501
main11123-28010i200209-200501
main11123-88460i200209-200501
11126BUSH, EXHAUST VALVE GUIDE
main11122-20020i200209-200501
main11122-88460i200209-200501
main11123-20020i200209-200501
main11123-88460i200209-200501
main11126-20020i200209-200501
main11127-20020i200209-200501
11131SEAT, INTAKE VALVE
main11131-28021i200209-200501
main11131-74010i200209-200501
main11132-28021i200209-200501
main11132-74010i200209-200501
11135SEAT, EXHAUST VALVE
main11135-28030i200209-200212
main11135-28040i200301-200501
main11135-74010i200209-200501
main11136-28030i200209-200212
main11136-28040i200301-200501
main11136-74010i200209-200501
11155APIN, RING W/HEAD
main90250-06001i200209-200501
main90253-10004i200209-200501
main90253-11021i200209-200501
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-08353i200209-200501
main90109-06080i200209-200501
main90119-07001i200209-200501
main90119-07002i200209-200501
main90119-08A29i200209-200501
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90119-06902i200209-200501
11188PLUG, CAMSHAFT HOUSING
main11188-28010i200209-200501
11188ARING, O(FOR CAMSHAFT HOUSING PULG)
main90301-21013i200209-200501
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-22060i200209-200501
main11201-28021i200209-200301
main11201-28022i200302-200501
main11201-88581i200209-200501
11201HBOLT(FOR CYLINDER HEAD COVER)
main90105-06202i200209-200501
main90119-06903i200209-200501
11213GASKET, CYLINDER HEAD COVER
main11213-22050i200209-200501
main11213-28041i200209-200501
main11213-88580i200209-200501
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i200209-200501
main12180-28010i200209-200501
12108AGASKET(FOR OIL FILLER CAP)
main90430-37004i200209-200501
main90430-37140i200209-200501
12281AHANGER, ENGINE, NO.1
main12281-15050i200212-200501
main12281-22021i200209-200501
main12281-28010i200209-200501
main12281-88581i200209-200501
12282DHANGER, ENGINE, NO.2
main12282-28010i200209-200501
12601BCOVER SUB-ASSY, ENGINE, NO.1
main12601-28070i200209-200501
12631ABRACKET, ENGINE COVER
main12631-28010i200209-200501
8401
8404
8716
9010906368
9012606014
9017606028
91511B0614
91511B0835
91511C0632
91512B1020
91621J0612
9162261016
9415080640
G191732010

41 parts on this diagram · 3 diagrams in section
