STARTER

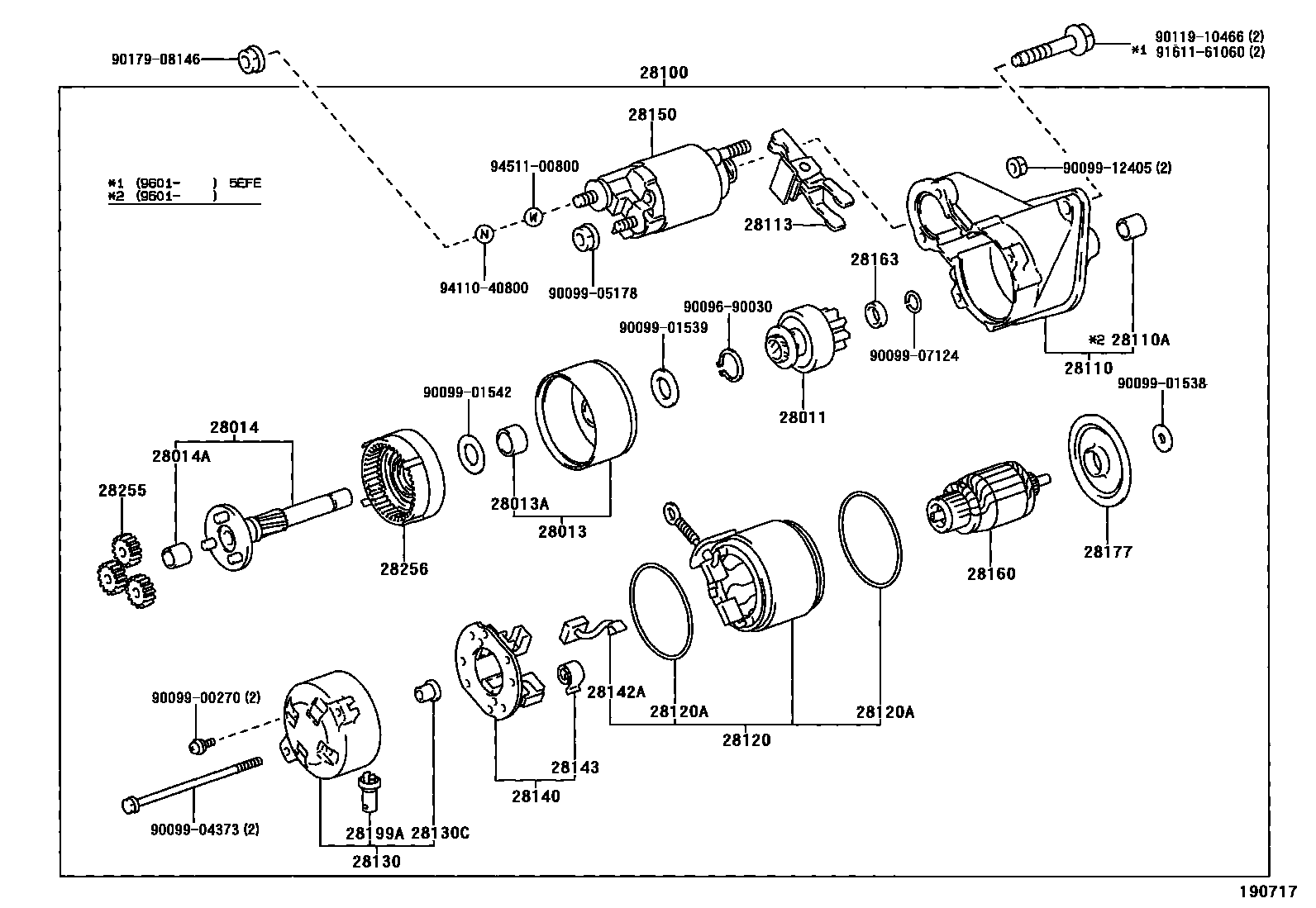

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i199211-199708
main28011-64010i199211
main28011-64130i199211
main28011-70020i199211
main28011-74060i199601-199708
main28011-74070i199211-199601
main28011-74070i199601-199708
28013BEARING, STARTER CENTER & SHOCK ABSORBER, NO.1
main28013-70020i199211-200005
main28013-70030i200005
28013ABEARING, STARTER CENTER & SHOCK ABSORBER, NO.2
main90099-10181i199211
28014SHAFT SUB-ASSY, PLANET CARRIER
main28014-70020i199211
28014ABUSH OR BEARING, PLANET CARRIER SHAFT
main90099-10180i199211
28100STARTER ASSY
main28100-10040i199211-199601
main28100-11010i199211-199601
main28100-11080i199601-199702
main28100-11100i199601-199703
main28100-11140i199703
main28100-11160i199703
main28100-16150i199601-199708
main28100-16230i199601-199708
main28100-64200i199211-199402
main28100-64210i199211-199402
main28100-64300i199402
main28100-64310i199402
main28100-74130i199211-199601
main28100-74130i199601-199708
main28100-74200i199601-199708
28110HOUSING ASSY, STARTER DRIVE
main28110-10040i199211-199703
main28110-11010i199211
main28110-16071i199601-199708
main28110-16150i199601-199708
main28110-64170i199211
main28110-74100i199211-199601
main28110-74100i199601-199708
main28110-74110i199601-199708
main28115-64040i199402
main28115-64210i199211-199402
28110ABEARING(FOR STARTER HOUSING)
main90099-10171i199601
28113LEVER, STARTER PINION DRIVE
main28113-16070i199211
28120YOKE ASSY, STARTER
main28120-16180i199409-199601
main28120-16180i199601-199708
main28120-26071i199211-199708
main28120-26071i199601-199708
main28120-55050i199708
main28120-64040i199211
main28120-64130i199211-199708
main28120-70020i199211
main28120-70050i199703
main28120-76061i199211-199409
28120ARING, O(FOR STARTER YOKE)
main90099-14092i199211
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-10040i199211-199708
main28130-11010i199211
main28130-16070i199601-199708
main28130-64130i199211
main28130-74110i199601-199708
main28130-74120i199601-199708
main28130-74120i199211-199601
28130CBEARING, STARTER FLANGE
main90099-10183i199211
28140HOLDER ASSY, STARTER BRUSH
main28140-26070i199211-199708
main28140-64040i199211
main28140-64130i199211
main28140-70020i199211
main28140-74010i199601-199708
main28140-74120i199211-199601
main28140-74120i199601-199708
28142ASTARTER KIT
main28142-70020i199211
28143SPRING, STARTER BRUSH
main28143-70020i199211
main28143-70020i199703
main28143-76060i199211-199601
main28143-76060i199601-199708
main90099-17112i199211-199601
main90099-17112i199211-199708
main90099-17115i199211
28150SWITCH ASSY, MAGNET STARTER
main28150-10021i199211-199601
main28150-11080i199601-199703
main28150-11100i199601-199703
main28150-16150i199601-199708
main28150-16160i199601-199703
main28150-64200i199211-199402
main28150-64210i199211-199402
main28150-64300i199402-199708
main28150-64310i199402
main28150-64341i199708
main28150-74130i199211-199409
main28150-74140i199601-199708
main28150-74140i199409-199601
main28150-74200i199601-199708
28160ARMATURE ASSY, STARTER
main28160-26071i199211-199708
main28160-26071i199601-199708
main28160-64041i199211
main28160-70021i199211
main28160-70050i199703
main28160-74070i199211
main28160-76060i199601-199708
main28160-76060i199211-199601
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-70020i199211
28177PLATE(FOR STARTER ARMATURE)
main28177-70020i199211
28199APROTECTOR, DUST STARTER
main28199-46080i199211-199402
main28199-46080i199211
main28199-74110i199601-199708
main28199-74110i199211-199601
28255GEAR, PLANET
main28255-70020i199211
main28255-70020i199703
28256GEAR, STARTER INTERNAL
main28256-70020i199211
9009690030
9009900270
9009901538
9009901539
9009901542
9009904373
9009905178
9009907124
9009912405
9011910466
9017908146
9161161060
9411040800
9451100800

37 parts on this diagram · 7 diagrams in section
