HEADLAMP

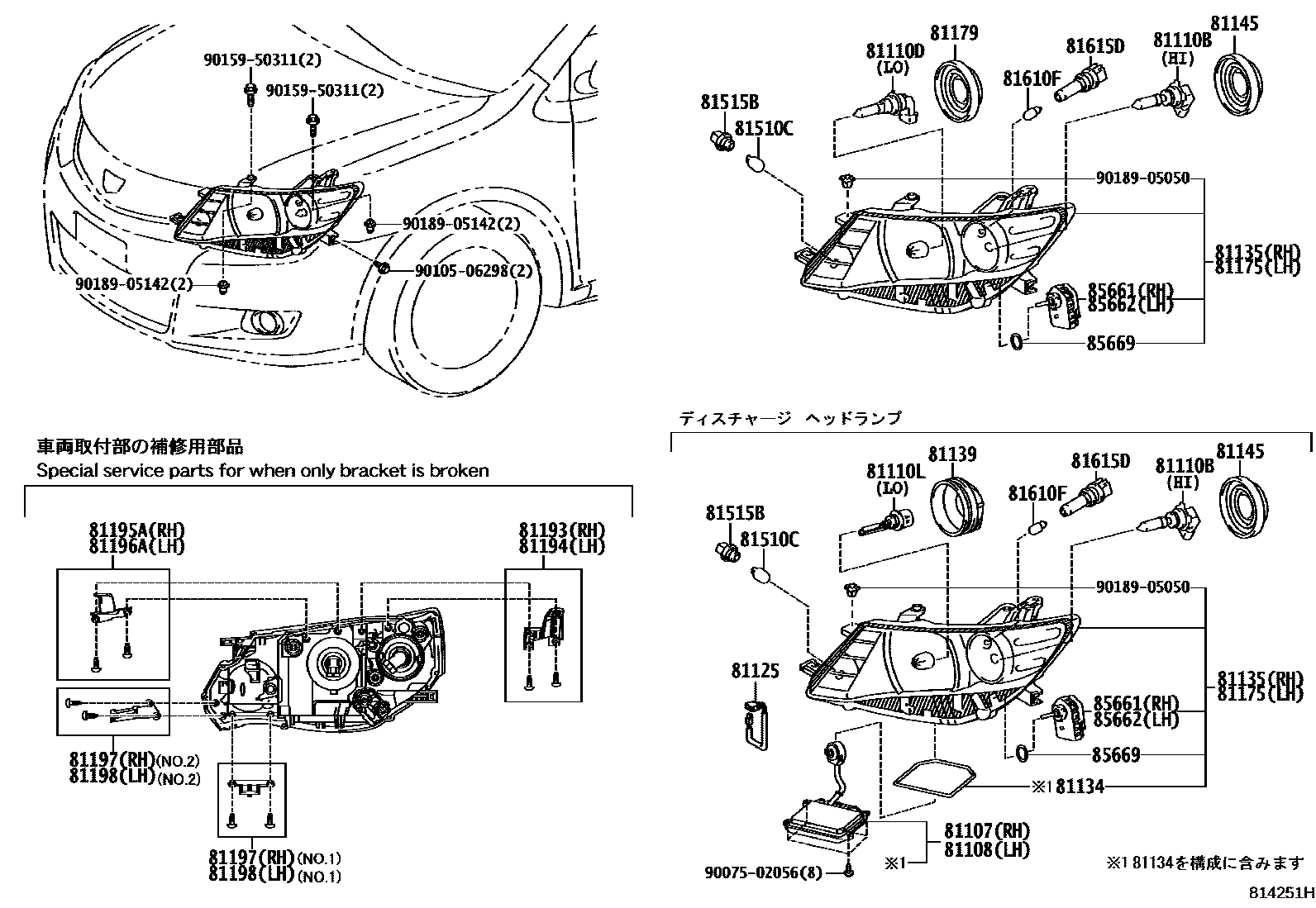

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-20A10i201004-201606
main81107-20A80i201004-201005
main81107-20B00i201005-201606
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-20A10i201004-201606
main81107-20A80i200808-201004
main81107-20B00i201005-201606
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13046×2i201004-201606
main90981-13091×2i201606
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13075×2i201004-201606
81110LBULB, DISCHARGE HEADLAMP
main90981-20011×2i200705-200712
main90981-20015×2i200808-200902
main90981-20024×2i201004-201606
main90981-20029×2i201004-201606
81125CORD, HEADLAMP
main81125-12A90×2i201110-201212
main81125-20B50i201606-202010
81134GASKET, HEADLAMP
main90075-68007i201004-201606
81135UNIT ASSY, HEADLAMP, RH
main81105-20B50supersedes 81130-20B40i201606
main81145-20A80supersedes 81130-20A70i201004-201409
main81145-20A81supersedes 81130-20A71i201409-201606
main81145-20B00supersedes 81130-20A90i200705-201004
main81145-20B10i201004-201409
main81145-20B11i201409-201606
main81145-20B30supersedes 81130-20B20i201004-201409
main81145-20B31supersedes 81130-20B21i201409-201606
81139COVER, HEADLAMP SOCKET
main90075-66003×2i201004-201606
81145COVER, HEADLAMP, NO.2
main90075-99054×2i201004-201606
81175UNIT ASSY, HEADLAMP, LH
main81106-20B50supersedes 81170-20B40i201606
main81185-20A80supersedes 81170-20A70i200705-201004
main81185-20A81supersedes 81170-20A71i201409-201606
main81185-20B00supersedes 81170-20A90i200705-201004
main81185-20B10i201110-201212
main81185-20B11i201409-201606
main81185-20B30supersedes 81170-20B20i201004-201409
main81185-20B31supersedes 81170-20B21i201409-201606
81179COVER, HEADLAMP SOCKET
main90075-65006×2i201004-201606
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-20140i200705-201004
main81193-20150i200705-201004
main81193-20160i201004-201606
main81193-20180supersedes 81193-20170i201606-202010
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-20140i201004-201606
main81194-20150i200705-201004
main81194-20160i201004-201606
main81194-20180supersedes 81194-20170i201606-202010
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-20070i201004-201606
main81195-20080i200705-201004
main81195-20090i201004-201606
main81195-20100i201606-202009
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-20070i200705-201004
main81196-20080i200705-201004
main81196-20090i201004-201606
main81196-20100i201606-202009
81197BRACKET, HEADLAMP, LOWER RH
main81197-20030i201004-201606
main81197-20040i200705-201004
main81197-20050i200705-201004
main81197-20060i201606-202009
81198BRACKET, HEADLAMP, LWR LH
main81198-20030i201004-201606
main81198-20040i200705-201004
main81198-20050i200705-201004
main81198-20060i201606
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021×2i200705-201004
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028×2i200705-201004
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i200705-201004
81615DSOCKET, CLEARANCE LAMP
main90075-60077×2i200705-201004
85661MOTOR, HEADLAMP LEVELING, RH
main85661-12020supersedes 85661-12010i201004-201606
85662MOTOR, HEADLAMP LEVELING, LH
main85661-12020i201110-201212
85669PACKING, HEADLAMP LEVELING MOTOR BASE
main90075-99120×2i200705-201004
9007502056
9010506298
9015950311
9018905050
9018905142

30 parts on this diagram · 6 diagrams in section
