CYLINDER HEAD

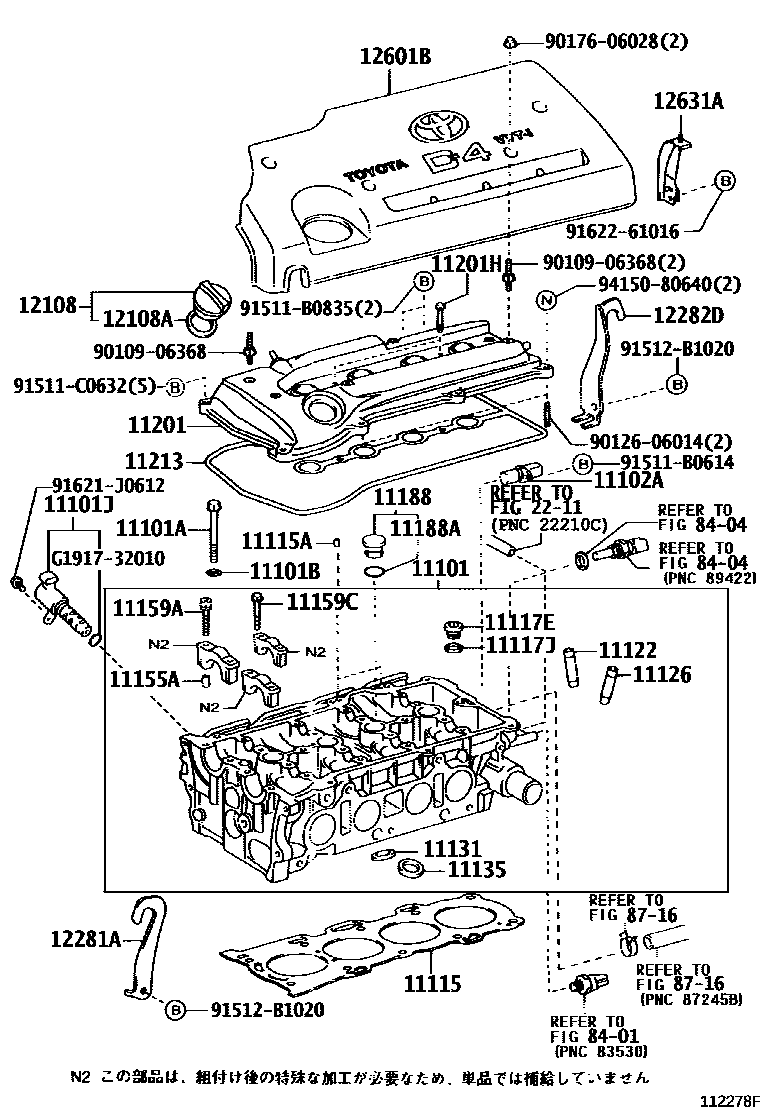

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-0D010i200501
main11101-21031i200112-200304
main11101-21033i200304-200412
main11101-22070i200112-200202
main11101-22071i200202-200501
main11101-22071i200501
main11101-22100i200112-200206
main11101-22101i200206-200412
main11101-28021i200112-200412
main11101-28041i200412-200508
main11101-28042i200508
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02126i200112-200701
main90910-02141i200112-200412
main90910-02150i200412
main90910-02152i200112-200412
main90910-02170i200701
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-09024i200112-200412
main90201-10344i200112-200412
main90201-11033i200112-200303
main90201-11034i200304-200412
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-21011i200112-200412
main15330-22030i200112-200412
main15330-28020i200112-200412
11102ASENSOR, CAMSHAFT POSITION
main90919-05026i200112-200412
11115GASKET, CYLINDER HEAD
main11115-21030i200112-200302
main11115-21040i200302-200308
main11115-21050i200308-200412
main11115-22040i200112-200207
main11115-22041i200207-200302
main11115-22050i200302-200412
main11115-28021i200112-200303
main11115-28022i200304-200412
main11115-28030i200412-200508
main11115-28031i200508
11115APIN, RING
main90250-05021i200112-200412
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-27006i200112-200412
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-14009i200112-200412
main90430-27005i200112-200412
11122BUSH, INTAKE VALVE GUIDE
main11122-20020i200112-200412
main11122-21010i200112-200412
main11122-28010i200112-200412
main11123-20020i200112-200412
main11123-21010i200112-200412
main11123-28010i200112-200412
11126BUSH, EXHAUST VALVE GUIDE
main11122-20020i200112-200412
main11122-21010i200112-200412
main11123-20020i200112-200412
main11123-21010i200112-200412
main11126-20020i200112-200412
main11127-20020i200112-200412
11131SEAT, INTAKE VALVE
main11131-21020i200112-200412
main11131-28021i200112-200412
main11132-21020i200112-200412
main11132-28021i200112-200412
11135SEAT, EXHAUST VALVE
main11135-21020i200112-200208
main11135-21040i200208-200412
main11135-28030i200112-200301
main11135-28040i200301-200412
main11136-21020i200112-200208
main11136-21040i200208-200412
main11136-28030i200112-200301
main11136-28040i200301-200412
11155APIN, RING W/HEAD
main90250-06001i200112-200501
main90250-06001i200501
main90250-A0011i200605
main90253-11004i200112-200412
main90253-11021i200412
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-11414i200501
main90080-11415i200501
main90105-08353i200112-200412
main90109-06080i200112-200412
main90119-08A29i200112-200412
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90119-06902i200112-200412
11188PLUG, CAMSHAFT HOUSING
main11188-28010i200112-200412
11188ARING, O(FOR CAMSHAFT HOUSING PULG)
main90301-21013i200112-200412
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-21050i200112-200412
main11201-22060i200112-200412
main11201-28020i200112-200202
main11201-28021i200202-200304
main11201-28022i200304-200412
11201HBOLT(FOR CYLINDER HEAD COVER)
main90105-06202i200112-200412
main90119-06903i200112-200412
11213GASKET, CYLINDER HEAD COVER
main11213-21011i200112-200412
main11213-22050i200112-200412
main11213-28041i200112-200412
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i200112-200412
main12180-28010i200112-200412
12108AGASKET(FOR OIL FILLER CAP)
main90430-37004i200112-200412
main90430-37140i200112-200412
12281AHANGER, ENGINE, NO.1
main12281-15050i200212-200412
main12281-21010i200112-200412
main12281-22021i200112-200212
main12281-22021i200212-200412
main12281-28010i200112-200412
12282DHANGER, ENGINE, NO.2
main12282-28010i200112-200412
12601BCOVER SUB-ASSY, ENGINE, NO.1
main12601-28070i200112-200412
12631ABRACKET, ENGINE COVER
main12631-28010i200112-200412
2211
8401
8404
8716
9010906368
9012606014
9017606028
91511B0614
91511B0835
91511C0632
91512B1020
91621J0612
9162261016
9415080640
G191732010

42 parts on this diagram · 3 diagrams in section
