FRONT DRIVE SHAFT

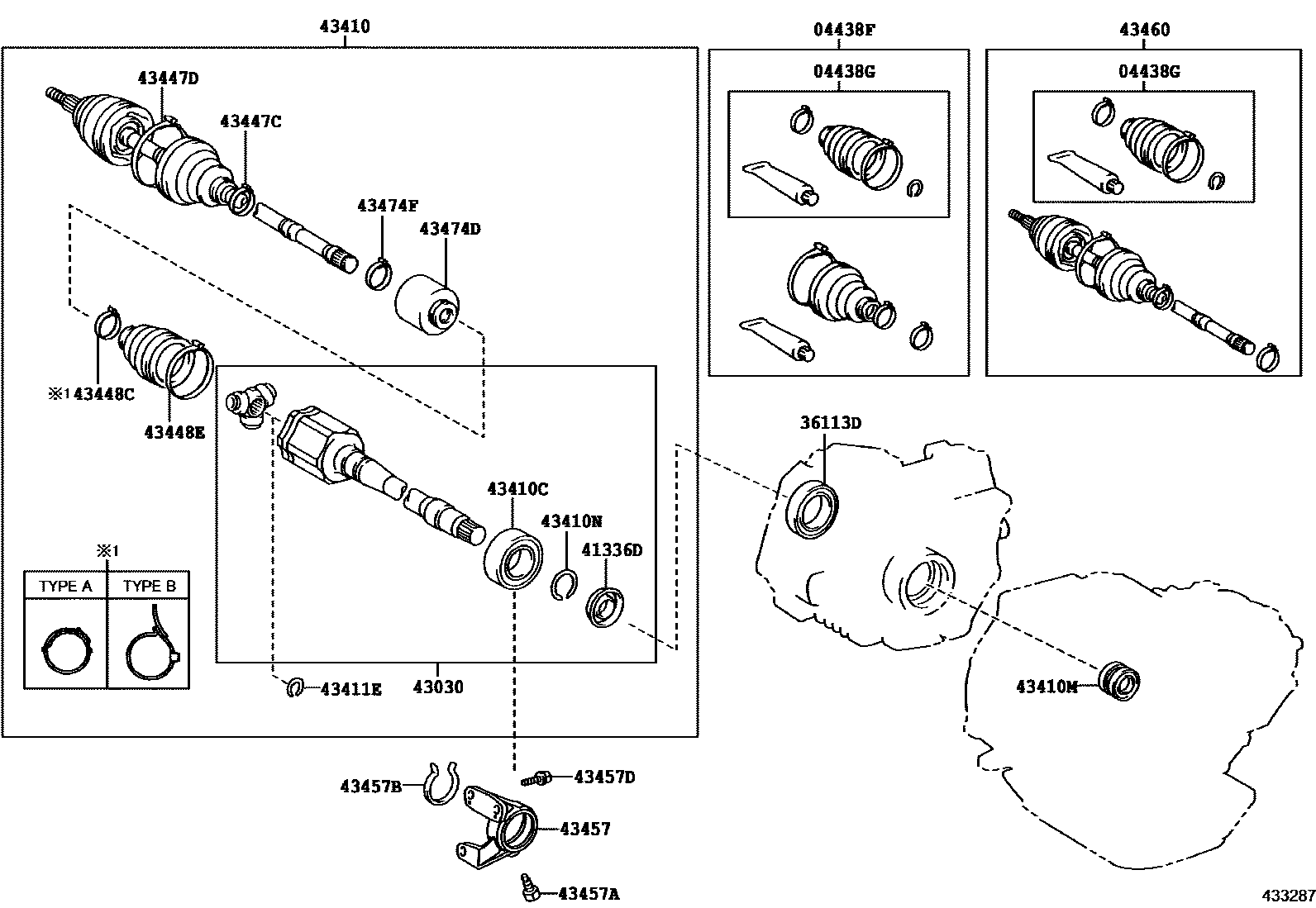

Parts diagram
04438FBOOT KIT, FRONT DRIVE SHAFT, IN & OUTBOARD, RH
main04427-44040i200612-200912
main04427-44050i200912
main04428-42120i200912
04438GBOOT KIT, FRONT DRIVE SHAFT INBOARD JOINT, RH
main04438-42180i200612-200912
36113DSEAL, OIL (FOR TRANSFER CASE RH)
main90311-35056i200612-200912
41336DCOVER, FRONT DRIVE SHAFT DUST, RH
main41336-12020i200612-200912
main41336-52020i200612-200912
43030JOINT ASSY, FRONT DRIVE INBOARD, RH
main43030-42040i200708-200912
main43030-42050i200912
main43030-44021i200912
43410SHAFT ASSY, FRONT DRIVE, RH
main43410-12820i200612-200912
main43410-12830i200912
main43410-12840i200612-200912
43410CBEARING (FOR FRONT DRIVE SHAFT)
main90363-36006i200612-200912
main90363-41003i200612-200912
43410MOIL SEAL, FRONT DRIVE SHAFT, RH
main90311-40026i200612-200912
main90311-40029i200708-200912
main90316-28003i200912-201204
43410NRING, HOLE SNAP (FOR FRONT DRIVE SHAFT RH)
main90520-33008i200912
main90520-38015i200612-200912
43411ERING, SHAFT SNAP (FOR FRONT DRIVE INNER SHAFT INNER RH)
main43425-28010i200612-200912
43447CCLAMP (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-42100i200612-200912
main42345-42120i200708-200912
43447DCLAMP, NO.2 (FOR FRONT AXLE OUTBOARD JOINT BOOT RH)
main42345-42090i200912
main42345-42110i200912
43448CCLAMP (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main42345-42010i200612-200912
main90949-01559i200612-200912
43448ECLAMP, NO.2 (FOR FRONT AXLE INBOARD JOINT BOOT RH)
main42345-12160i200612-200912
43457BRACKET, DRIVE SHAFT BEARING
main43457-42030i200708-200912
main43457-42040i200912
main43457-42090i200612-200912
43457ABOLT (FOR DRIVE SHAFT BEARING BRACKET SETTING NO.1)
main90105-10361×2i200612-200912
main90119-10461i200612-200912
43457BRING, HOLE SNAP (FOR DRIVE SHAFT BEARING BRACKET)
main90521-75002i200612-200912
43457DBOLT(FOR DRIVE SHAFT BEARRING BRACKET SETTING NO.2)
main90105-10381×3i200912
43460SHAFT ASSY, FRONT DRIVE OUTBOARD JOINT, RH
main43470-49625i200708-200912
main43470-49645i200612-200912
43474DDAMPER, FRONT DRIVE SHAFT, RH
main43474-42020i200912
43474FCLAMP (FOR FRONT DRIVE SHAFT DAMPER RH)
main42345-14010i200612-200912

21 parts on this diagram · 3 diagrams in section
