LUGGAGE COMPARTMENT DOOR & LOCK

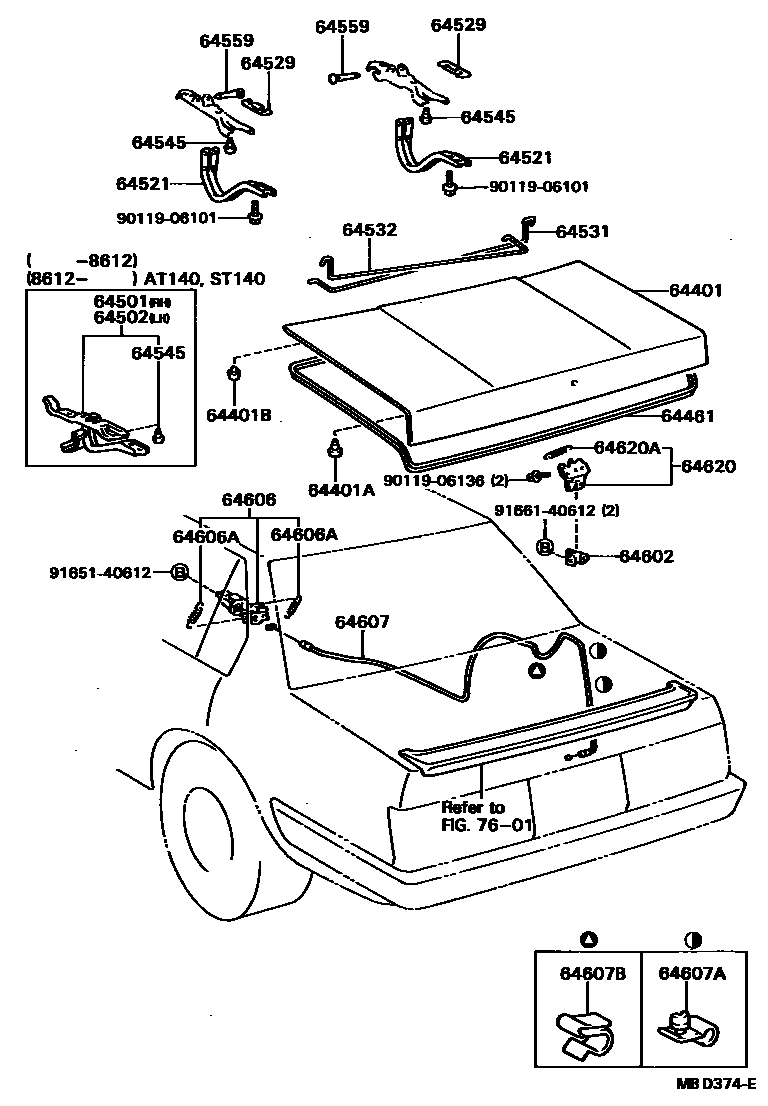

Parts diagram
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-20470i198201-198612
main64401-2B520i199102-199804
main64401-91D02i198201-198212
main64401-91D03i198212-198310
main64401-91D05i198310-198508
64401ACUSHION(FOR LUGGAGE COMPARTMENT DOOR PANEL)
main90541-09021×2i198612-198712
main90541-09126×2i198201-198401
main90541-18001×2i198401-198508
64401BPLUG, HOLE(FOR LUGGAGE COMPARTMENT DOOR PANEL)
main90541-06041i199102-199804
main90541-06076×2i198612-199102
main90541-07046×2i198201-198508
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-20130i198201-198612
main64461-91D01i198201-198508
64501HINGE SUB-ASSY, LUGGAGE COMPARTMENT DOOR, RH
main64510-20060i198201-198712
main64510-20070i198209-198612
main64510-91D01i198201-198508
64502HINGE SUB-ASSY, LUGGAGE COMPARTMENT DOOR, LH
main64520-20060i198201-198712
main64520-20070i198209-198612
main64520-91D01i198201-198508
64521ARM, LUGGAGE COMPARTMENT DOOR HINGE
main64521-20120i198703-199804
RH
main64522-20050i198703-199804
LH
64529SPACER, LUGGAGE COMPARTMENT DOOR HINGE
main64529-20010i198201-198612
64531BAR, LUGGAGE DOOR HINGE TORSION, RH
main64531-20080i198201-198712
main64531-20090i198209-198612
main64531-20140i198401-198508
W/SPOILER
main64531-20200i198612-199804
main64531-91D01i198201-198202
main64531-91D02i198401-198508
main64531-91D03i198401-198508
W/SPOILER
64532BAR, LUGGAGE DOOR HINGE TORSION, LH
main64532-20080i198201-198712
main64532-20090i198209-198612
main64532-20140i198401-198508
W/SPOILER
main64532-20200i198612-199804
main64532-91D01i198201-198202
main64532-91D02i198202-198401
main64532-91D03i198401-198508
W/SPOILER
64545CUSHION, LUGGAGE DOOR HINGE
main90541-07007×2i198612-198712
64559PIN, LUGGAGE DOOR HINGE
main64559-20030×2i198612-199804
64602STRIKER SUB-ASSY, LUGGAGE COMPARTMENT DOOR LOCK
main64620-22030i198612-198712
64606LEVER SUB-ASSY, LUGGAGE DOOR LOCK OPEN
main64606-14030i198201-198712
main64606-20050i198201-198612
64606ASPRING, TENSION(FOR LUGGAGE DOOR LOCK OPEN LEVER)
main90506-09004×2i198201-198612
64607CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
main64607-14190i198612-198703
main64607-20320i198703-199804
main64607-91D01i198201-198508
64607ACLAMP, NO.1(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
main69749-12010×2i198201-198612
64607BCLAMP, NO.2(FOR LUGGAGE DOOR LOCK CONTROL CABLE)
main90463-05005i198612-198712
main90464-00165×5i198201-198508
64620LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64610-14050i198508-198712
main64610-14060i198612-198712
main64610-20130i198612-199804
main64610-91D01i198201-198508
64620ASPRING, TENSION(FOR LUGGAGE COMPARTMENT DOOR LOCK)
main90506-08001i198201-198508
main90506-09001i198508-198612
main90506-10028i198201-198508
7601MUDGUARD & SPOILER
9011906101
9011906136
9165140612
9166140612

25 parts on this diagram · 2 diagrams in section
