CYLINDER HEAD

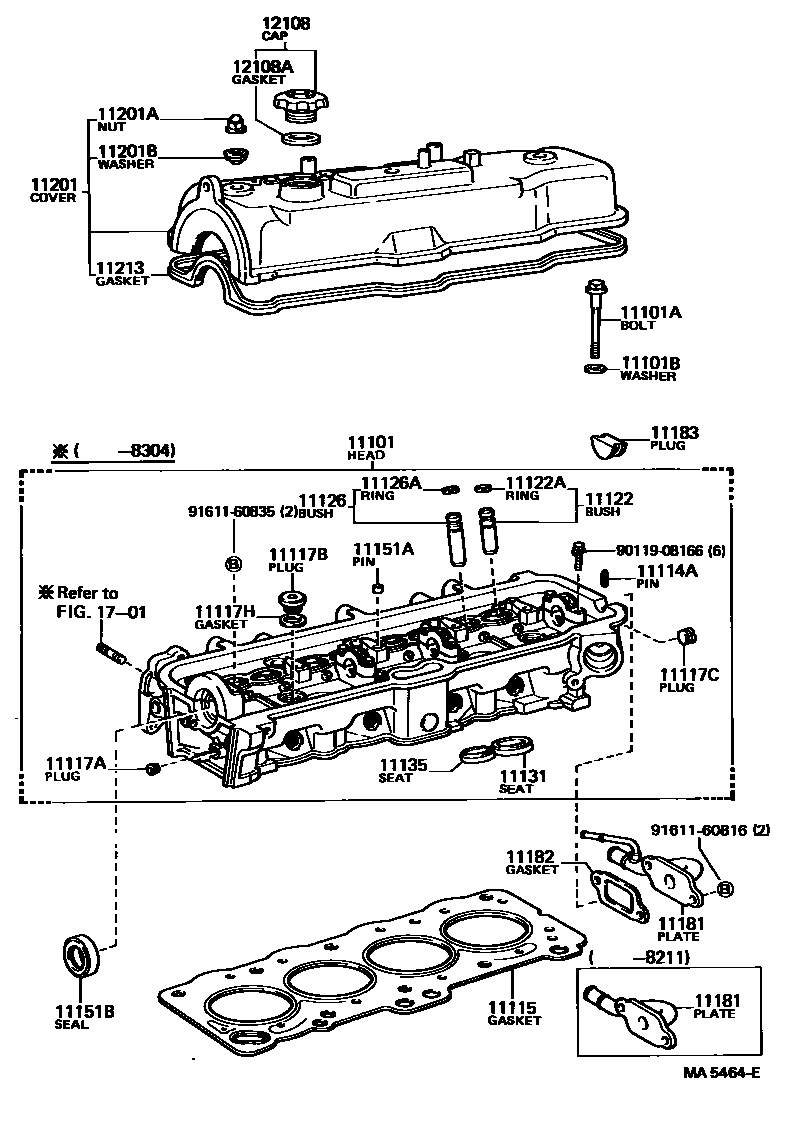

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-13062i198310-198712
main11101-15021i198304-198712
main11101-16010i198310-198508
main11101-18020i198212-198310
main11101-19096i198201-198212
main11101-19126i198201-198304
main11101-29229i198201-198310
main11101-39267i198201-198210
main11101-64010i198201-198301
main11101-64011i198301-198504
main11101-64012i198504-198508
main11101-64060i198508-198712
main11101-64110i198612-198801
main11101-64120i198801-199111
main11101-69025i198201-198209
main11101-69026i198209-198401
main11101-69027i198401-198712
main11101-72010i198209-198508
main11101-72011i198508-199308
main11101-72012i199308-199804
main11101-88280i198210-198508
11101ABOLT(FOR CYLINDER HEAD SET)
main90072-70103i198201-198508
*12-1.25PX164-22
main90105-11011i198201-198508
*11-1.25PX123-30
main90105-11012i198201-198508
*11-1.25PX145-30
main90105-11018i198508-199111
*11-1.25PX123-51.5
main90105-11019i198508-199111
*11-1.25PX145-51.5
main90105-12056i198209-199804
main90109-10025i198201-198712
*10-1.25PX97.5-22
main90109-10048i198201-198712
main90109-10058i198310-198508
INTAKE
main90109-10059i198310-198508
EXHAUST
main90910-02069i198310-198712
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10005i198310-198712
main90201-10344i198201-198712
main90201-12222i198201-199804
main90201-13021i198209-199804
11114APIN, STRAIGHT
main90250-06068i198201-199111
main90254-03003i198201-198406
L=8,OD=3.2
11115GASKET, CYLINDER HEAD
main11115-13040i198310-198712
main11115-15042i198201-198203
main11115-15060i198203-198712
main11115-16030i198310-198508
main11115-26024i198201-198310
main11115-63010i198201-198712
main11115-64010i198201-198307
main11115-64050i198307-198504
main11115-64070i198504-198712
main11115-64100i198612-198912
main11115-64120i198912-199101
main11115-64121i199101-199111
main11115-71010i198209-198508
main11115-71011i198508-199108
main11115-73040i199108-199308
main11115-73041i199308-199511
main11115-73050i199511-199804
main11115-88270i198201-198210
main11115-88281i198210-198508
11117APLUG, W/HEAD TAPER SCREW, NO.1
main90072-33614i198201-198210
main90341-18063i198310-198712
main90341-24090i198201-198310
main90344-51002i198201-198406
main90344-52003i198705-198712
main90344-52013i198201-198705
main90344-53011i198508-199804
11117BPLUG, W/HEAD TAPER SCREW, NO.2
main90072-33616i198201-198210
main90341-15045i198310-198712
main90341-20002i198201-198712
main90344-53011i198201-198712
11117CPLUG, W/HEAD TAPER SCREW, NO.3
main90344-54002i198201-198712
11117HGASKET(FOR WATER HOLE)
main90430-10035i198201-198207
PNC 11118A
main90430-10204i198207-199111
PNC 11118A
main90430-12005i198201-198501
PNC 11118C
main90430-12010i198501-199111
PNC 11118C
main90430-20004i198201-199804
main90430-20004i198201-198712
PNC 11118A
main90430-24002i198310-198508
NO.1
main90430-24246i198201-198712
PNC 11118B
main90430-33133i198310-198508
NO.2
main90430-33133i198201-199111
PNC 11118B
11122BUSH, INTAKE VALVE GUIDE
main11122-15011i198602-198712
main11122-15020i198201-198602
main11122-16020i198310-198508
main11122-24020i198310-198712
main11122-25021i198201-198310
main11122-63020i198201-198712
main11122-64010i198501-199111
main11122-71020i198209-199804
main11122-88250i198201-198508
main11123-15011i198602-198712
main11123-15020i198201-198602
main11123-16020i198310-198508
main11123-24020i198310-198712
main11123-25021i198201-198310
main11123-63020i198201-198712
main11123-64010i198501-199111
main11123-71020i198209-199804
main11126-24020i198201-198501
STD
main11127-24020i198201-198501
O/S 0.05
11122ARING, SHAFT SNAP (FOR VALVE GUIDE BUSH)
main90520-10001i198201-198602
main90520-10004i198310-198508
main90520-12049i198201-199804
main90520-13092i198201-198508
11126BUSH, EXHAUST VALVE GUIDE
main11122-16020i198310-198508
main11122-24020i198310-198712
main11122-88250i198201-198508
main11123-16020i198310-198508
main11123-24020i198310-198712
main11126-15011i198602-198712
main11126-15020i198201-198602
main11126-24020i198201-198501
STD
main11126-25021i198201-198310
main11126-63020i198201-198712
main11126-64010i198504-199111
main11126-64020i198501-198504
STD
main11126-71020i198209-199804
main11127-15011i198602-198712
main11127-15020i198201-198602
main11127-24020i198201-198501
O/S 0.05
main11127-25021i198201-198310
main11127-63020i198201-198712
main11127-64010i198504-199111
main11127-64020i198501-198504
O/S 0.05
main11127-71020i198209-199804
11126ARING, SHAFT SNAP(FOR VALVE GUIDE BUSH)
main90520-10001i198201-198602
main90520-10004i198310-198508
main90520-12049i198201-199804
main90520-13092i198201-198508
11131SEAT, INTAKE VALVE
main11131-15010i198201-198712
main11131-16010i198310-198508
main11131-24010i198310-198712
main11131-25010i198201-198310
main11131-26021i198210-198508
main11131-34021i198201-198210
STD
main11131-63010i198201-198712
main11131-72010i198209-199804
main11132-15010i198201-198712
main11132-16010i198310-198508
main11132-24010i198310-198712
main11132-25010i198201-198310
main11132-26021i198210-198508
main11132-34032i198201-198210
O/S 0.03
main11132-63010i198201-198712
11135SEAT, EXHAUST VALVE
main11135-13010i198310-198712
main11135-15010i198201-198204
main11135-15020i198204-198712
main11135-16010i198310-198508
main11135-25011i198201-198310
main11135-26021i198210-198508
main11135-34040i198201-198210
STD
main11135-63010i198201-198712
main11135-72010i198209-199804
main11136-13010i198310-198712
main11136-15010i198201-198204
main11136-15020i198204-198712
main11136-16010i198310-198508
main11136-25011i198201-198310
main11136-26021i198210-198508
main11136-34050i198201-198210
O/S 0.03
main11136-63010i198201-198712
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90253-11021i198201-198712
11151BSEAL, OIL(FOR CAMSHAFT SETTING)
main90311-35003i198201-198308
main90311-35013i198308-198712
11181PLATE, CYLINDER HEAD, REAR
main11181-13020i198705-198712
main11181-15020i198201-198211
main11181-15060i198211-198712
main11181-16030i198310-198508
main11181-24020i198310-198705
main11181-25010i198201-198310
main11181-64010i198201-199111
main11181-72011i198209-198608
main11181-72012i198608-199804
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-15011i198201-198712
main11182-16010i198310-198508
main11182-24010i198310-198712
main11182-25011i198201-198310
main11182-64010i198201-198903
main11182-64020i198903-199111
main11182-71010i198209-199804
11183PLUG, SEMICIRCULAR
main11183-15010i198201-198712
main11183-64010i198201-199111
main11183-88260i198201-198508
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-19026i198310-198712
main11201-29128i198201-198310
main11201-29145i198210-198508
main11201-39216i198201-198210
main11201-69065i198201-198712
main11201-69075i198201-199111
main11201-71011i199208-199512
main11201-71012i199512-199804
main11201-79035i198209-199208
main11210-16010i198310-198508
RH
main11210-19016i198201-198310
main11210-19025i198310-198712
main11212-16010i198310-198508
LH
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90176-06008i198201-198712
main90176-06012i198310-198508
main90176-08007i198201-199804
main94171-10800i198310-198712
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-06008i198310-198508
main90210-08020i198201-198712
main90210-09001i198201-199211
main90210-09007i198310-198712
OD=31
main90210-09019i199211-199804
11213GASKET, CYLINDER HEAD COVER
main11213-15020i198201-198712
main11213-16010i198310-198508
main11213-22010i198310-198712
main11213-25012i198201-198310
main11213-63010i198201-198706
main11213-63011i198706-198712
main11213-64020i198201-199111
main11213-71020i198209-199804
main11213-88270i198201-198210
main11213-88280i198210-198508
12108CAP SUB-ASSY, OIL FILLER
main12108-49015i198201-198210
main12180-13010i198201-198604
main12180-13030i198508-199111
main12180-61010i198705-199003
main12180-62010i198705-198712
main12180-70010i198210-198604
main12180-71010i198209-198506
main12180-71011i198506-198705
main12180-73010i199011-199804
main12180-75010i199003-199011
12108AGASKET(FOR OIL FILLER CAP)
main12195-70010i199003-199011
main12195-71010i198209-198506
main12195-71020i198506-199003
main12195-73010i199011-199804
main90301-44049i198201-198210
main90430-37140i198201-199804
1701
9011908166
9161160816
9161160835

30 parts on this diagram · 12 diagrams in section
