FRONT DOOR LOCK & HANDLE

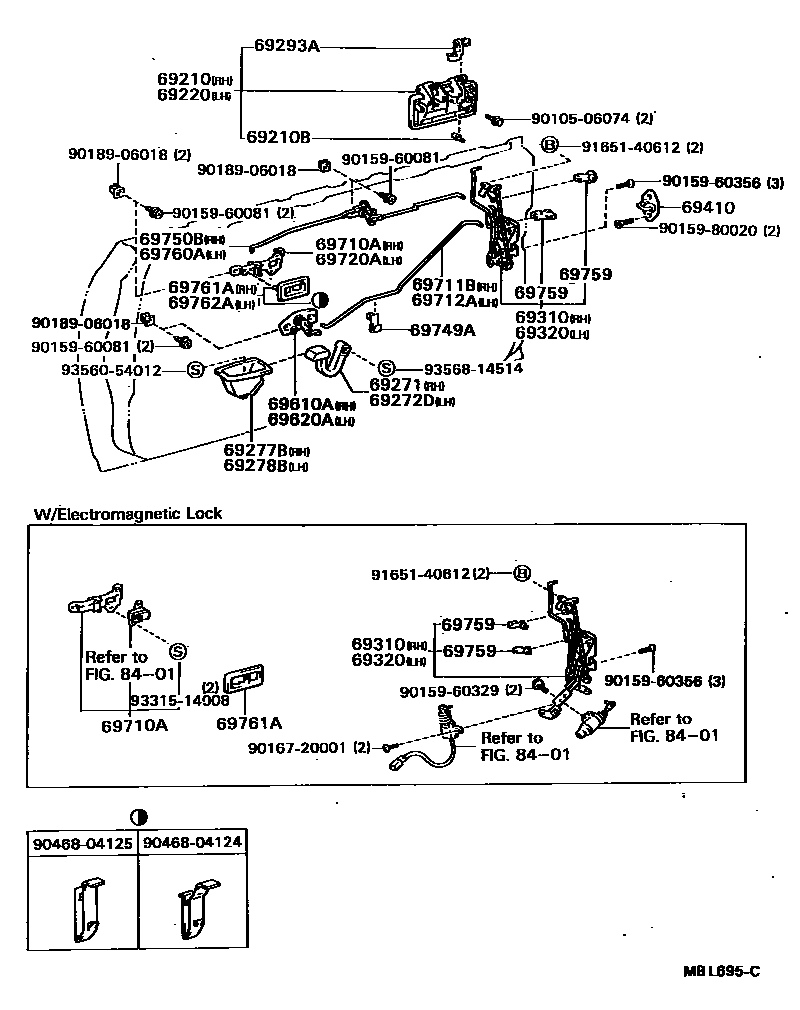

Parts diagram
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-20130i198708-198908
main69210-20140i198904-198908
EVENT
main69220-20140i198904-198908
EVENT
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-03021i198708-198908
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-20130i198708-198908
69271HANDLE, FRONT DOOR INSIDE, RH
main69271-20090-01i198708-198908
NEW BLACK,TRIM2#
main69271-20090-04i198708-198908
DEEP BLUE,TRIM8#
69272DHANDLE, FRONT DOOR INSIDE, LH
main69272-20060-01i198708-198908
NEW BLACK,TRIM2#
main69272-20060-04i198708-198908
DEEP BLUE,TRIM8#
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-20030-01i198708-198908
BLACK,TRIM2#
main69277-20030-04i198708-198908
DEEP BLUE,TRIM8#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-20030-01i198708-198908
BLACK,TRIM2#
main69278-20030-04i198708-198908
DEEP BLUE,TRIM8#
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12030i198708-198908
main69293-12040i198708-198908
69310LOCK ASSY, FRONT DOOR, RH
main69310-20300i198708-198908
main69310-20360i198708-198908
69320LOCK ASSY, FRONT DOOR, LH
main69320-20300i198708-198908
main69320-20360i198708-198908
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-87001i198708-198908
69610ACONTROL ASSY, FRONT DOOR LOCK REMOTE, RH
main69610-20090i198708-198908
69620ACONTROL ASSY, FRONT DOOR LOCK REMOTE, LH
main69620-20060i198708-198908
69710ALEVER ASSY, FRONT DOOR LOCK CONTROL, RH
main69710-20050-01i198708-198908
NEW BLACK,TRIM2#
main69710-20050-01i198708-198908
main69710-20050-04i198708-198908
DEEP BLUE,TRIM8#
main69710-20050-04i198708-198908
main69710-20060-01i198708-198908
NEW BLACK,TRIM2#
main69710-20060-04i198708-198908
DEEP BLUE,TRIM8#
69711BLINK, FRONT DOOR LOCK REMOTE CONTROL, RH
main69711-20100i198708-198908
69712ALINK, FRONT DOOR LOCK REMOTE CONTROL, LH
main69712-20100i198708-198908
69720ALEVER ASSY, FRONT DOOR LOCK CONTROL, LH
main69720-20060-01i198708-198908
NEW BLACK,TRIM2#
main69720-20060-04i198708-198908
DEEP BLUE,TRIM8#
69749ACLAMP, FRONT DOOR LOCK LINK, NO.1
main69749-20020i198708-198908
69750BLINK ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-20010i198708-198908
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-20210i198708-198908
OPEN LINK,LH
main69759-20220i198708-198908
OPEN LINK,RH
main69759-24080i198708-198908
LOCKING LINK,RH
main69759-24090i198708-198908
LOCKING LINK,LH
69760ALINK ASSY, FRONT DOOR INSIDE LOCKING, LH
main69760-20010i198708-198908
69761ABEZEL, DOOR LOCK CONTROL KNOB, RH
main69761-14010-01i198708-198908
main69761-14010-04i198708-198908
main69761-14020-01i198708-198908
BLACK,TRIM2#
main69761-14020-04i198708-198908
DEEP BLUE,TRIM8#
69762ABEZEL, DOOR LOCK CONTROL KNOB, LH
main69762-14020-01i198708-198908
BLACK,TRIM2#
main69762-14020-04i198708-198908
DEEP BLUE,TRIM8#
8401
9010506074
9015960081
9015960329
9015960356
9015980020
9016720001
9018906018
9046804124
9046804125
9165140612
9331514008
9356054012
9356814514

37 parts on this diagram · 1 diagram in section
