HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

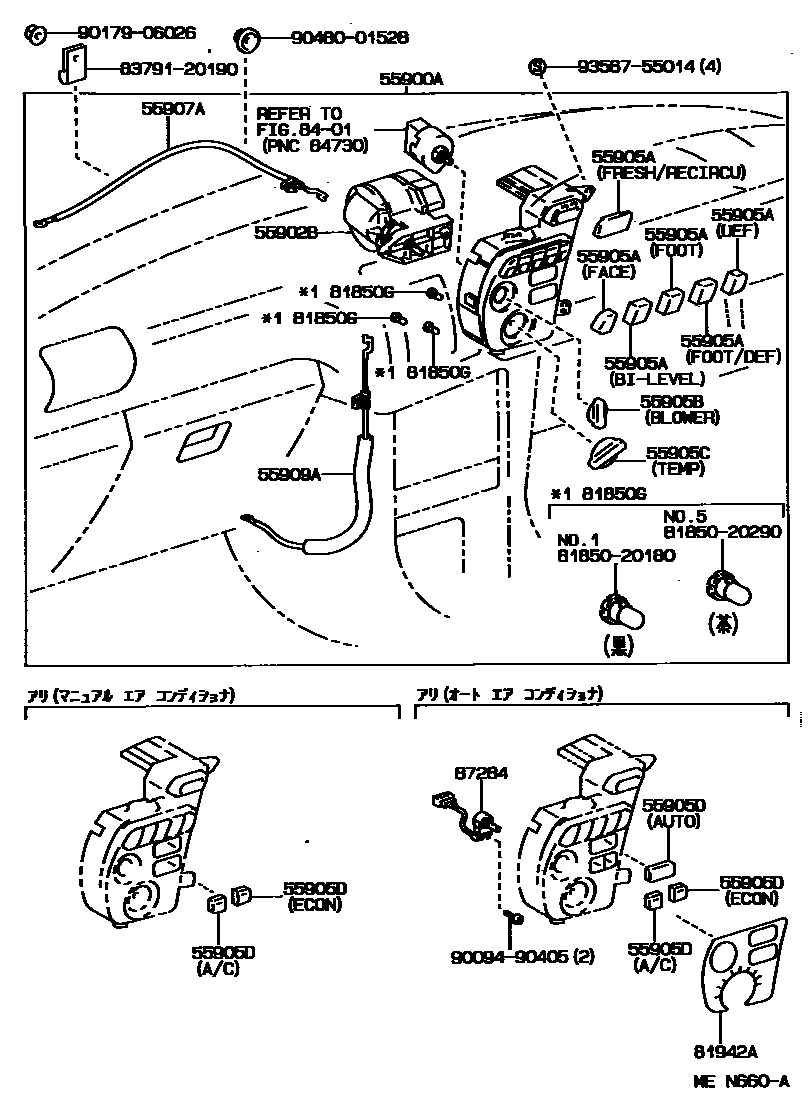

Parts diagram
55900ACONTROL & ACCESSORY ASSY, HEATER
main55900-20490i199108-199109
main55900-20500i198910-199108
GT-FOUR RALLY OR GT-FOUR V
main55900-20790i199008-199108
55902BCONTROL SUB-ASSY, HEATER
main55902-20070i198909-199008
55905AKNOB, HEATER CONTROL
main55905-20430i198909-199309
FRESH/RECIRCU
main55905-20440i198909-199309
FACE
main55905-20450i198909-199309
BI-LEVEL
main55905-20460i198909-199309
FOOT
main55905-20470i198909-199309
FOOT/DEF
main55905-20480i198909-199309
DEF
55905BKNOB, HEATER CONTROL, NO.2
main55905-20560i198909-199008
main55905-20570i199008-199309
LO
main55905-20580i198909-199008
M1
main55905-20590i199008-199309
M2
main55905-20600i199008-199309
HI
main55905-20660i198910-199108
BLOWER SWITCH
55905CKNOB, HEATER CONTROL, NO.3
main55905-20670i199108-199109
main55905-20680i198909-199008
55905DKNOB SUB-ASSY, CONTROL
main55905-20340i198910-199108
main55905-20350i199108-199109
main55905-20360i199109-199309
ECON
main55905-20370i198909-199008
55907ACABLE SUB-ASSY, WATER VALVE CONTROL
main55907-20240i198909-199008
55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL
main55909-20110i198909-199008
81850GLAMP ASSY, INDICATOR
main81850-20180×3i198909-199008
main81850-20230i198909-199008
main81850-20240i198909-199008
main81850-20250i199004-199108
main81850-20290i198909-199008
81942ASHEET, HEATER CONTROL NAME, NO.1
main81942-20340i198910-199108
main81942-20350i198909-199008
8401SWITCH & RELAY & COMPUTER
87284RESISTOR SUB-ASSY, VARIABLE
main88032-20150i198909-199008
8185020180LAMP ASSY, INDICATOR
8185020290LAMP ASSY, INDICATOR
8379120190
9009490405
9017906026
9048001528
9356755014

19 parts on this diagram · 5 diagrams in section
