BACK DOOR LOCK & HANDLE

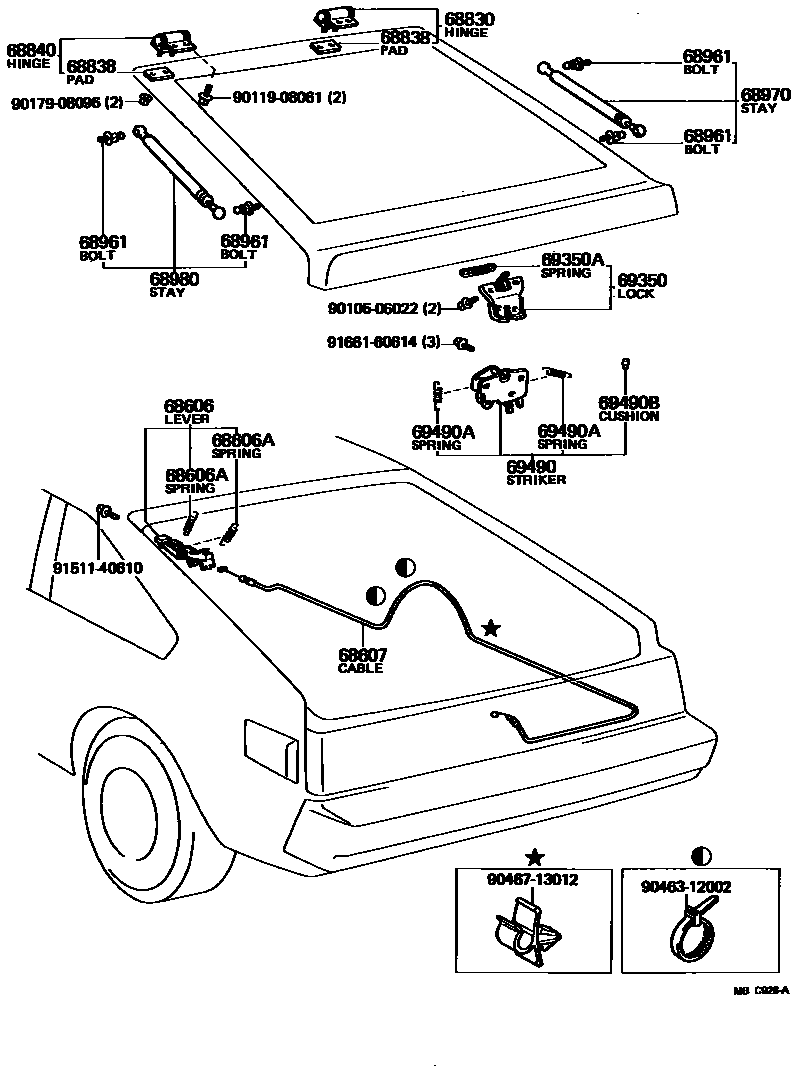

Parts diagram
68606LEVER SUB-ASSY, BACK DOOR LOCK OPEN
main64606-14030i198107-198512
68606ASPRING, TENSION(FOR BACK DOOR LOCK OPEN LEVER)
main90506-09004×2i198107-198512
68607CABLE SUB-ASSY, BACK DOOR LOCK CONTROL
main64607-14130i198107-198512
68830HINGE ASSY, BACK DOOR, RH
main68801-14030i198107-198212
main68801-20020i198212-198512
68838PAD, BACK DOOR HINGE, NO.1
main68838-14021×2i198107-198512
68840HINGE ASSY, BACK DOOR, LH
main68801-14030i198107-198212
main68801-20020i198212-198512
68961BOLT, BACK DOOR STAY
main68961-14020×4i198107-198408
main68961-16010×4i198408-198512
68970STAY ASSY, BACK DOOR, RH
main68950-19185i198107-198512
main68950-19265i198107-198308
W/RR WIPER
main68950-19535i198408-198512
68980STAY ASSY, BACK DOOR
main68950-19185i198107-198512
main68950-19265i198107-198308
W/RR WIPER
main68950-19535i198408-198512
69350LOCK ASSY, BACK DOOR
main69350-14060i198107-198408
main69350-14070i198107-198408
main69350-14100i198408-198512
main69350-14110i198408-198507
69350ASPRING(FOR BACK DOOR LOCK)
main90506-08020i198107-198512
69490STRIKER ASSY, BACK DOOR LOCK
main69430-14050i198107-198512
main69430-14060i198107-198507
69490ASPRING(FOR BACK DOOR LOCK STRIKER)
main90501-07484i198107-198512
WD=0.7
main90501-16060i198107-198512
WD=1.6
main90506-08001i198107-198512
WD=0.8
69490BCUSHION(FOR BACK DOOR LOCK STRIKER)
main90541-06010i198107-198512
9010506022
9011908061
9017908096
9046312002
9046713012
9151140610
9166160614

21 parts on this diagram · 1 diagram in section
