RADIATOR & WATER OUTLET

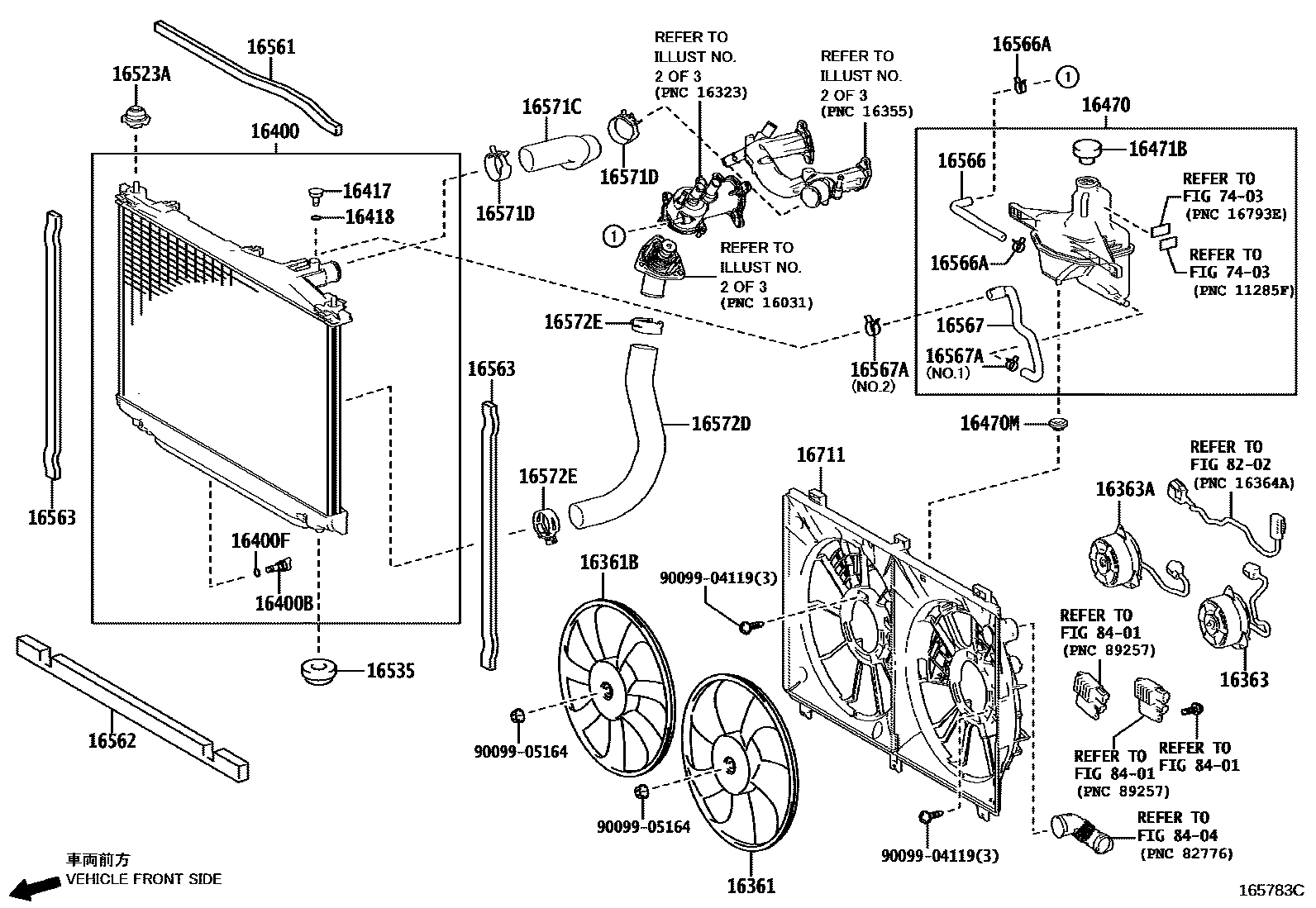

Parts diagram
16361FAN
main16361-38110i201409-201902
16361BFAN, NO.2
main16361-38120i201409-201902
16363MOTOR, COOLING FAN
main16363-38160i201409-201902
16363AMOTOR, COOLING FAN, NO.2
main16363-38160i201409-201902
16400RADIATOR ASSY
main16400-38270i201409-201410
main16400-38271i201410-201902
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i201409-201902
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i201409-201902
16417COCK
main16417-28530i201409-201902
16418PACKING
main16418-20290i201409-201410
main16418-20291i201410-201902
16470TANK ASSY, RADIATOR RESERVE
main16470-38090i201409-201410
main16470-38091i201410-201602
main16470-38092i201603-201902
16470MGROMMET
main90480-18010i201409-201902
16471BCAP, RESERVE TANK
main16475-28140i201603-201902
main16475-37010i201409-201410
main16475-37011i201410-201602
16523ACUSHION, RADIATOR SUPPORT
main16523-38010i201409-201902
16535SUPPORT, RADIATOR, LOWER
main90480-40021i201409-201603
main90480-40022i201604-201902
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-38030i201409-201902
16562SEAL, RADIATOR TO SUPPORT, NO.2
main16562-38010i201409-201902
16563SEAL, RADIATOR TO SUPPORT, NO.3
main16563-38010i201409-201902
16566HOSE, RESERVE TANK OUTLET
main16566-38060i201409-201902
16566ACLIP(FOR RESERVE TANK OUTLET)
main96137-41501i201409-201902
16567HOSE(FOR RADIATOR RESERVE TANK)
main16567-38060i201409-201902
16567ACLIP(FOR RADIATOR RESERVE TANK HOSE)
main96136-42101i201409-201902
main96137-41701i201409-201902
16571CHOSE, RADIATOR, NO.1
main16571-38110i201409-201902
16571DCLIP, RADIATOR HOSE, NO.1
main90466-39002i201409-201902
16572DHOSE, RADIATOR, NO.2
main16572-38160i201409-201902
16572ECLIP, RADIATOR HOSE, NO.2
main90466-39002i201409-201902
16711SHROUD, FAN
main16711-38160i201409-201902
7403
8202
8401
8404
9009904119
9009905164
