FRONT SEAT & SEAT TRACK

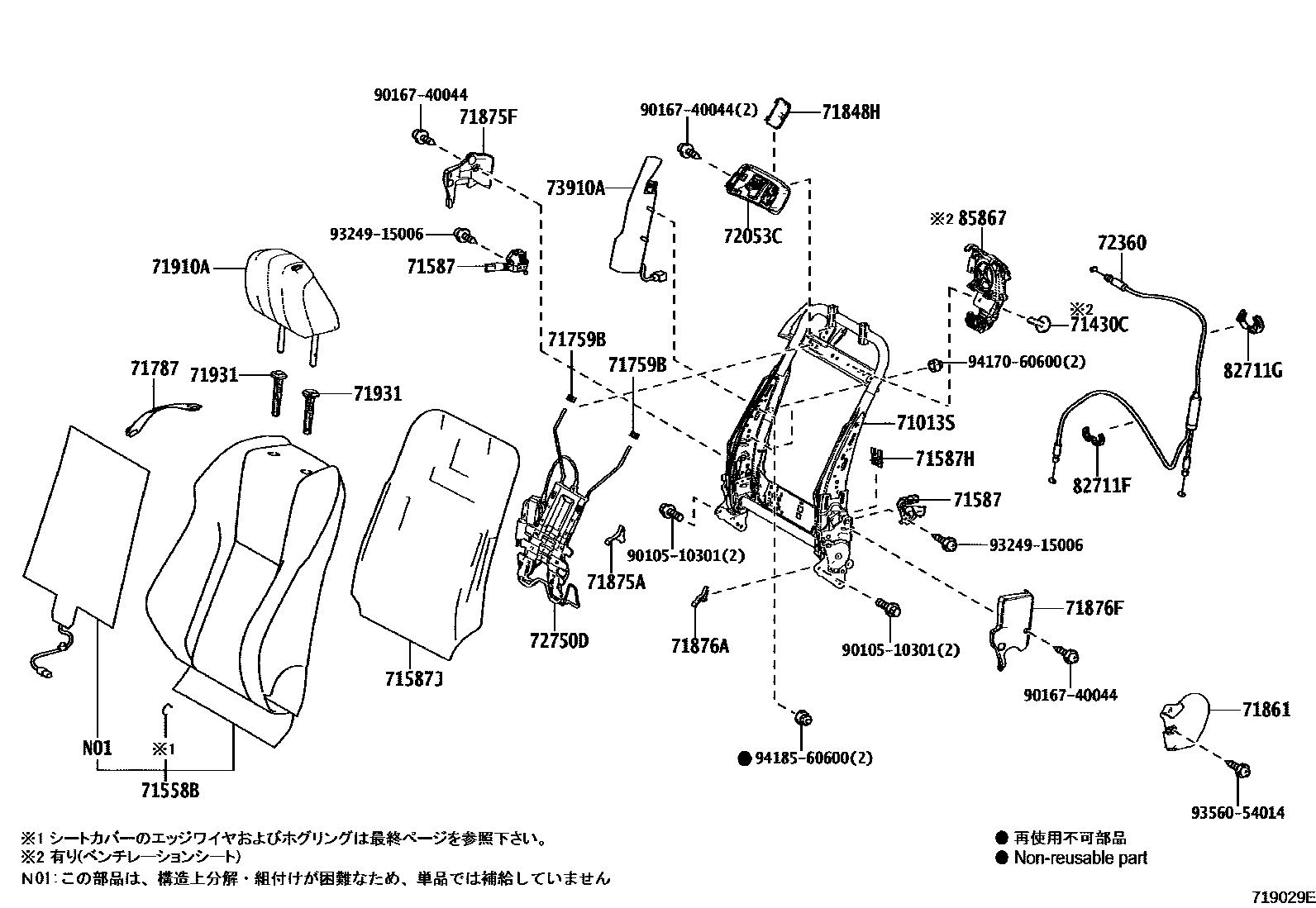

Parts diagram
71013SFRAME SUB-ASSY, FRONT SEATBACK, RH
main71013-24120i201409-201510
main71013-24121i201810
71430CCLIP
main90467-08186-C0×2i201409-201510
main90467-08186-C3×2i201610-201810
71558BPAD, FRONT SEATBACK W/COVER, RH
main71401-24080-B1supersedes 71401-24010-B1i201409-201510
main71401-24080-B2supersedes 71401-24011-B1i201510-201608
main71401-24080-C1supersedes 71401-24010-C1i201409-201510
main71401-24080-C2supersedes 71401-24011-C5i201510-201608
main71401-24080-E1supersedes 71401-24010-E1i201409-201510
main71401-24080-E2supersedes 71401-24011-E6i201510-201608
main71401-24080-F1supersedes 71401-24010-F1i201409-201510
main71401-24080-F2supersedes 71401-24011-F1i201510-201608
main71401-24081-B0supersedes 71401-24011-B0i201609-201802
main71401-24081-B1supersedes 71401-24011-B1i201802-201810
main71401-24081-C0supersedes 71401-24011-C0i201609-201802
main71401-24081-C1supersedes 71401-24011-C5i201802-201810
main71401-24081-C3supersedes 71401-24011-C5i201810-201812
main71401-24081-D1supersedes 71401-24011-D5i201810-201812
main71401-24081-E0supersedes 71401-24011-E0i201609-201802
main71401-24081-E1supersedes 71401-24011-E6i201802-201810
main71401-24081-E3supersedes 71401-24011-E6i201810-201812
main71401-24081-F0supersedes 71401-24011-F0i201609-201802
main71401-24081-F1supersedes 71401-24011-F1i201802-201810
main71401-24081-F3supersedes 71401-24011-F1i201810-201812
main71401-24082-C0supersedes 71401-24011-C5i201901
main71401-24082-D0supersedes 71401-24011-D2i201901-202301
main71401-24082-D1supersedes 71401-24011-D3i202301
main71401-24082-E0supersedes 71401-24011-E6i201901
main71401-24082-F0supersedes 71401-24011-F4i201901-202301
main71401-24110-B1supersedes 71401-24010-B1i201409-201510
main71401-24110-B3supersedes 71401-24011-B1i201510-201608
main71401-24110-C1supersedes 71401-24010-C1i201409-201510
main71401-24110-C3supersedes 71401-24011-C5i201510-201608
main71401-24110-D1i201409-201510
main71401-24110-D3supersedes 71401-24011-D5i201510-201608
main71401-24110-F1supersedes 71401-24010-F1i201409-201510
main71401-24110-F3supersedes 71401-24011-F1i201510-201608
main71401-24111-B0i201609-201802
main71401-24111-B1i201802-201810
main71401-24111-C0i201609-201802
main71401-24111-C1i201802-201810
main71401-24111-C2i201802-201810
main71401-24111-D0i201609-201802
main71401-24111-D1i201802-201810
main71401-24111-F0i201609-201802
main71401-24111-F1i201802-201810
main71401-24112-A0i201810-201812
main71401-24112-C0supersedes 71401-24011-C5i201810-201812
main71401-24112-D0supersedes 71401-24011-D5i201810-201812
main71401-24112-F0supersedes 71401-24011-F1i201810-201812
main71401-24113-A0i201901-202301
main71401-24113-A1i202301
main71401-24113-C0i202009-202301
main71401-24113-C2i202009-202301
main71401-24113-D0supersedes 71401-24011-D2i201901-202301
main71401-24113-D1supersedes 71401-24011-D3i202301
main71401-24113-F0supersedes 71401-24011-F1i201901
main71401-24220-D2supersedes 71401-24011-D5i202501
71587PROTECTOR, FRONT SEATBACK EDGE
main71587-24050i201409-201510
main71587-24060i201810
71587HPROTECTOR, FRONT SEATBACK EDGE
main71587-24090×4i201409-201510
71587JPROTECTOR, FRONT SEATBACK EDGE
main71587-24100×2i201810
71759BHOOK, FRONT SEATBACK
main71759-47011×4i201409-201510
71787BAND, FRONT SEATBACK POCKET
main71788-24030-B0×2i201409-201510
MOON STONE,TRIM1#
main71788-24030-C0×2i201409-201510
BLACK,TRIM2#
main71788-24030-C2×2i201810
BLACK,TRIM2#
main71788-24030-E1×2i201810
OCHER/ROYAL BROWN,TRIM4#
main71788-24030-F0×2i201510-201810
TOPAZ BROWN,TRIM4#
main71788-24030-F1×2i201409-201510
CLOVE,TRIM5#
main71788-24030-F3×2i201810-202301
CLOVE/CAMEL YELLOW,TRIM5#
main71788-24030-A2×2i201810-202301
main71788-24030-A3×2i202301
main71788-24030-D0×2i201510-201810
main71788-24030-D4×2supersedes 71788-24030-D3i201810-202301
main71788-24030-D6×2supersedes 71788-24030-D5i202301
main71788-24030-F4×2supersedes 71788-24030-F1i201810
71848HCAP, RECLINING REMOTE CONTROL, RH
main71848-24020-C0i201409-201510
BLACK,TRIM0#,1#,2#,3#,4#,5#
main71848-24020-D0i202501
RED,TRIM38
71861SHIELD, FRONT SEAT CUSHION, INNER RH
main71861-24070-C0i201409-201510
BLACK,TRIM0#,1#,2#,3#,4#,5#
71875ACOVER, RECLINING ADJUSTER INSIDE, RH
main71875-24090-C0×2i201409-201510
BLACK,TRIM0#,1#,2#,3#,4#,5#
71875FCOVER, RECLINING ADJUSTER INSIDE, RH (FOR RH SEAT)
main71875-24100i201409-201510
71876ACOVER, RECLINING ADJUSTER INSIDE, LH
main71876-24040-C0×2i201409-201510
BLACK,TRIM0#,1#,2#,3#,4#,5#
71876FCOVER, RECLINING ADJUSTER INSIDE, LH (FOR RH SEAT)
main71876-24050i201409-201510
71910AHEADREST ASSY, FRONT SEAT
main71910-24361-26×2i202501
BLACK,TRIM38
main71910-24361-X3×2i202501
DK.ROSE/RED,TRIM33
main71910-24370-20×2i202009-202301
main71910-24370-A2×2i201810-202301
main71910-24370-A3×2i202301-202501
main71910-24370-B1×2supersedes 71910-24360-B1i201409-201510
main71910-24370-C0×2supersedes 71910-24360-C0i201409-201510
main71910-24370-C3×2supersedes 71910-24400-C1i201802-201810
main71910-24370-C7×2supersedes 71910-24400-F3i201810-202501
main71910-24370-C8×2i202009-202301
main71910-24370-D1×2i201409-201510
main71910-24370-D7×2supersedes 71910-24360-D8i201810-202301
main71910-24370-D9×2supersedes 71910-24360-X0i202301-202501
main71910-24370-F3×2supersedes 71910-24360-F3i201409-201510
main71910-24371-A3×2i202501
main71910-24371-C7×2supersedes 71910-24400-F3i202501
main71910-24371-C8×2supersedes 71910-24400-C1i202501
main71910-24371-D9×2i202501
main71910-24380-50×2supersedes 71910-24360-50i201810-202301
main71910-24380-B1×2supersedes 71910-24360-B1i201409-201510
main71910-24380-B3×2supersedes 71910-24400-B1i201510-201802
main71910-24380-B4×2supersedes 71910-24400-B1i201802-201810
main71910-24380-C0×2supersedes 71910-24360-C0i201409-201510
main71910-24380-C1×2supersedes 71910-24400-C1i201810-202501
main71910-24380-C2×2supersedes 71910-24400-C1i201510-201802
main71910-24380-C3×2supersedes 71910-24400-C1i201802-201810
main71910-24380-D2×2supersedes 71910-24360-D8i201810-202301
main71910-24380-D3×2supersedes 71910-24360-X0i202301-202501
main71910-24380-E1×2supersedes 71910-24400-F2i201810-202501
main71910-24380-F2×2supersedes 71910-24360-F2i201409-201510
main71910-24380-F3×2supersedes 71910-24360-F3i201409-201510
main71910-24380-F5×2supersedes 71910-24400-F2i201510-201802
main71910-24380-F6×2supersedes 71910-24400-F3i201510-201802
main71910-24380-F7×2supersedes 71910-24400-F2i201802-201810
main71910-24380-F8×2supersedes 71910-24400-F3i201802-201810
main71910-24381-C1×2supersedes 71910-24400-C1i202501
main71910-24381-D3×2i202501
main71910-24381-E1×2supersedes 71910-24400-F2i202501
main71910-24390-B0×2supersedes 71910-24400-B1i201510-201802
main71910-24390-B1×2supersedes 71910-24400-B1i201802-201810
main71910-24390-C0×2supersedes 71910-24400-C1i201510-201802
main71910-24390-C1×2supersedes 71910-24400-C1i201802-201810
main71910-24390-D0×2i201510-201802
main71910-24390-D1×2i201802-201810
main71910-24390-F1×2supersedes 71910-24400-F3i201510-201802
main71910-24390-F3×2supersedes 71910-24400-F3i201802-201810
71931SUPPORT, FRONT SEAT HEADREST
main71930-47020-C0×2i201409-201510
main71930-47020-C4×2i201810
main71930-47020-F1×2i201409-201510
main71930-47020-P0×2i201510-201810
main71931-47020-C0×2i201409-201510
main71931-47020-C4×2i201810
main71931-47020-F1×2i201510-201810
main71931-47020-P0×2i201510-201810
72053CLEVER SUB-ASSY, RECLINING REMOTE CONTROL, RH
main72053-24020-C0i201409-201510
BLACK,TRIM0#,1#,2#,3#,4#,5#
main72053-24020-D0i202501
RED,TRIM38
72360CABLE ASSY, RECLINING ADJUSTER EQUALIZING
main72360-24010×2i201409-201510
72750DADJUSTER ASSY, LUMBAR SUPPORT, RH
main72750-76010i201409-201510
73910AAIRBAG ASSY, FRONT SEAT, RH
main73910-53030i201409-201510
82711FCLAMP, WIRING HARNESS
main82711-12120×2i201409-201510
82711GCLAMP, WIRING HARNESS
main82711-34310×2i201409-201510
85867BLOWER, SEATBACK CLIMATE CONTROL, RH
main85867-24010i201711-201810
main85867-78010i201409-201510
9010510301
9016740044
9324915006
9356054014
9417060600
9418560600

29 parts on this diagram · 5 diagrams in section
