CYLINDER HEAD

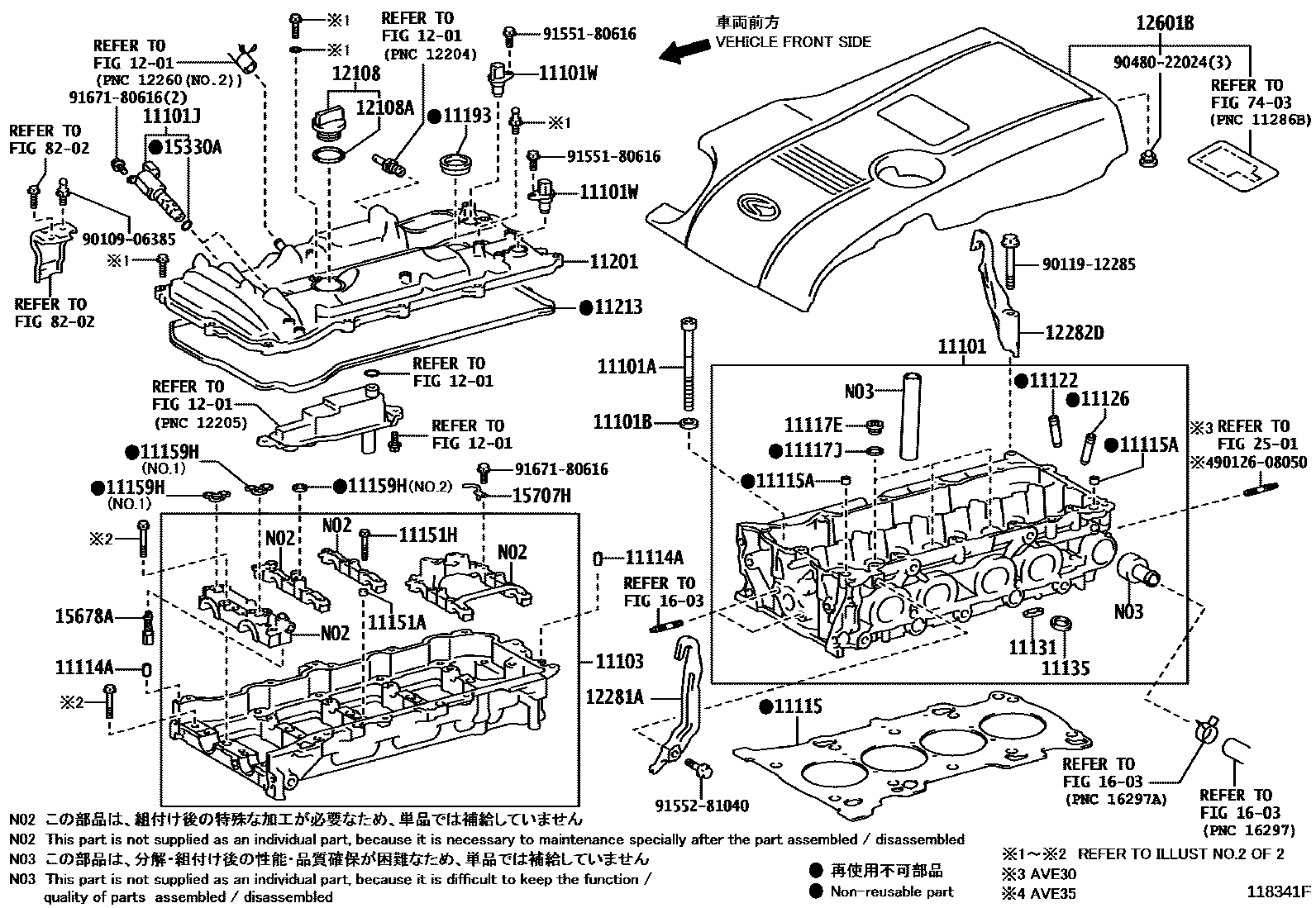

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-39596i201304-201402
main11101-39597i201402-201610
main11101-39607i201304-201402
main11101-39608i201402-201411
main11101-39795i201304-202110
main11101-39836i202209
main11101-39855i201411-201710
main11101-39885i201508-201708
main11101-39886i201708-202003
main11101-39887i202003-202110
main11101-80001i201710-202208
main11101-80017i202208
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02162i201304-201610
main90910-02164i201304-202110
main90910-02189i201610-201712
main90910-02189i201508-201610
main90910-02204i201712-202009
main90910-02204i202009-202110
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-11034i201304-202110
main90201-13042i201508-201712
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-37010i201304-202110
11101WSENSOR, CRANK POSITION, NO.1
main90919-05060i201304-202110
11103HOUSING SUB-ASSY, CAMSHAFT
main11103-36030i201304-202110
main11103-36050i201508-202110
11114APIN, STRAIGHT
main90250-05021i201710-202110
main90250-06003i201304-202110
main90250-08028i201304-201710
11115GASKET, CYLINDER HEAD
main11115-31051i201304-201610
main11115-31110i201304-201710
main11115-31120i201710-202110
main11115-36050i201304-202110
main11115-36070i201508-202110
main11115-38030i202209
11115APIN, RING
main90253-11021i201304-201710
main90253-12002i201304-202110
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-20002i201304-202110
main90341-20012i201304-202110
main90341-27010i201508-202110
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main16258-31020i201710-202110
main16258-36110i201508-202110
main90430-20004i201304-202110
main90430-27005i201710-202110
main90430-27005i201304-201710
11122BUSH, INTAKE VALVE GUIDE
main11122-31041i201304-201610
main11122-31050i201304-202110
main11122-31060i201411-201412
main11122-31070i201501-202110
main11123-31041i201304-201610
main11123-31050i201304-202110
main11123-31060i201411-201412
main11123-31070i201501-202401
main11123-31090i202401
11126BUSH, EXHAUST VALVE GUIDE
main11122-47010i201708-202003
main11123-47010i201708-202003
main11126-31030i201304-202110
main11126-36010i201508-201708
main11126-80010i202003-202110
main11127-31030i201304-202110
main11127-36010i201508-201708
main11127-80010i202003-202110
11131SEAT, INTAKE VALVE
main11131-31030i201304-201610
main11131-31040i202209
main11131-31050i201304-202210
main11131-31060i202210
main11131-36030i201304-202110
main11131-36050i201508-202110
main11132-31030i201304-201610
main11132-31040i202209
main11132-31050i201304-202209
main11132-31060i202210
main11132-36030i201304-202110
main11132-36050i201508-202110
11135SEAT, EXHAUST VALVE
main11135-31050i201304-201610
main11135-31090i201304-201412
main11135-31100i201501-201602
main11135-31110i201603-202110
main11135-36010i201304-202110
main11135-36020i201508-201708
main11135-36040i201708-202110
main11135-38060i202209
main11136-31050i201304-201610
main11136-31090i201304-201501
main11136-31100i201501-201603
main11136-31110i201603-202110
main11136-36010i201304-202110
main11136-36020i201508-201708
main11136-36040i201708-202110
main11136-38060i202209
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90253-11021i201710-202110
main90253-13005i201304-202110
11151HBOLT(FOR CAMSHAFT BEARING CAP TO HOUSING)
main90119-07009i201304-202110
11159HGASKET, CAMSHAFT BEARING CAP OIL HOLE
main11159-36011i201304-202110
main90430-10024i201304-202110
11193GASKET, SPARK PLUG TUBE
main11193-31010i201710-202110
main11193-36010i201304-202110
main11193-38030i202209
main11193-70010i201304-201710
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-31232i201304-201710
main11201-31301i201710-201909
main11201-31302i201910-202110
main11201-36040i201304-202110
main11201-36061i201508-202110
main11201-38093i202209
11213GASKET, CYLINDER HEAD COVER
main11213-31040i201304-201710
main11213-31070i201710-201909
main11213-31090i201910-202110
main11213-36040i201304-202110
main11213-36050i201508-202110
main11213-38040i202209
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i201304-201504
main12180-38010i201304-202110
12108AGASKET(FOR OIL FILLER CAP)
main90430-35001i201304-202110
main90430-37140i201304-201505
12281AHANGER, ENGINE, NO.1
main12081-38040i202209
main12281-31070i201304-202306
main12281-31071i202307
main12281-36060i201304-202110
main12281-36100i201508-202110
12282DHANGER, ENGINE, NO.2
main12081-38040i202209
main12282-31160i201710-201805
main12282-31161i201806-202110
main12282-36060i201304-201309
main12282-36061i201309-201406
main12282-36062i201407-202110
main12282-36100i201508-201603
main12282-36101i201604-202110
12601BCOVER SUB-ASSY, ENGINE, NO.1
main12601-31040i201710-202307
main12601-31041i202308
main12601-31050i201710-202110
main12601-36130i201304-202110
main12601-36220i201508-201606
main12601-36221i201607-202009
main12601-36222i202009-202110
main12601-38040i202209
15330ARING, O(FOR CAM TIMING OIL CONTROL VALVE)
main90099-14137i201304-202110
15678AFILTER, OIL CONTROL VALVE
main15678-31020i201710-202110
main15678-37010i201304-202110
15707HPIPE SUB-ASSY, OIL
main15707-36010i201304-202110
1603
2501
7403
8202
9010906385
9011912285
9012608050
9048022024
9155180616
9155281040
9167180616

41 parts on this diagram · 16 diagrams in section
