BRAKE TUBE & CLAMP

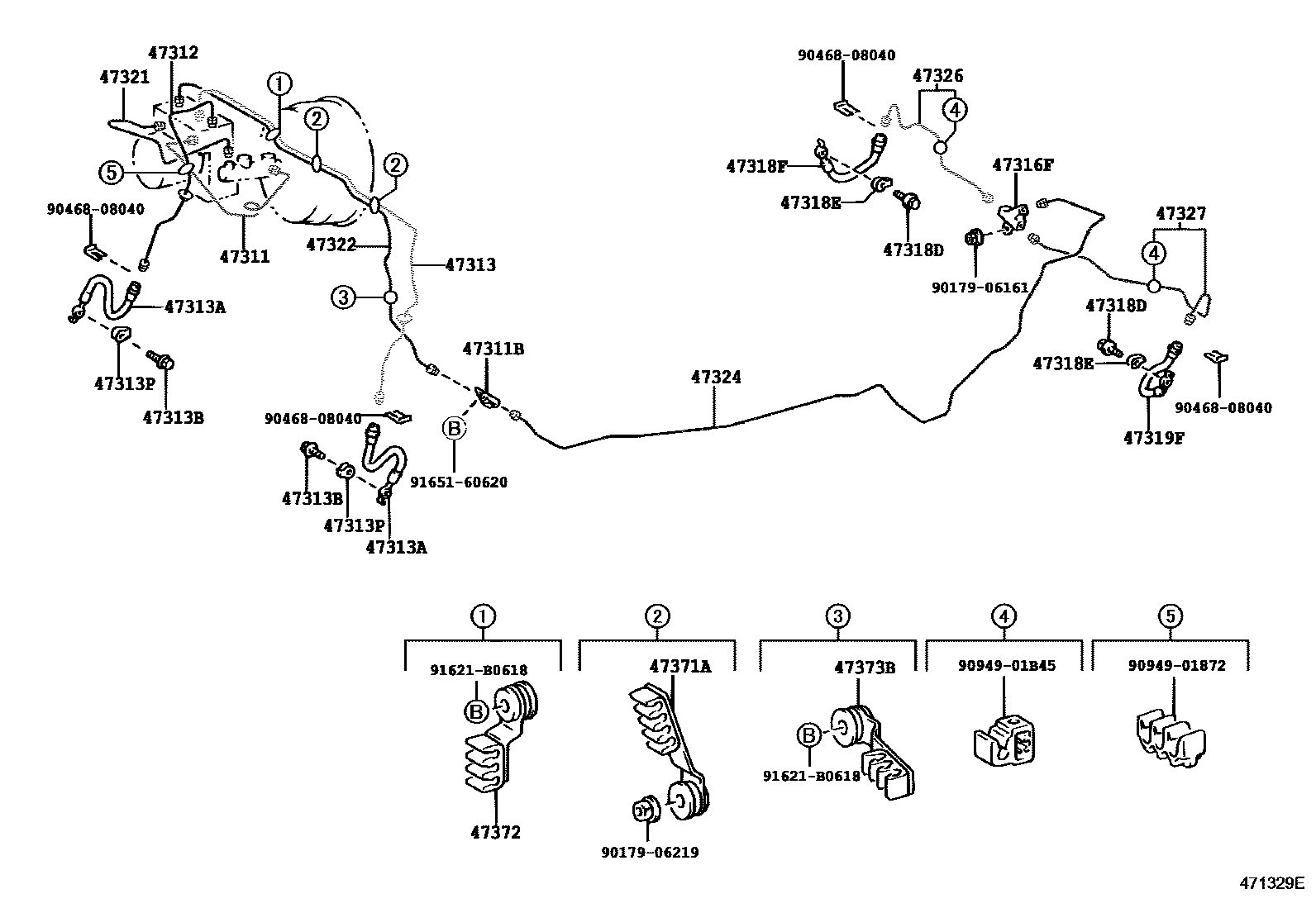

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-53010i199810-200005
main47311-53011i200105
main47311-53020i199810-200005
main47311-53021i200105
main47311-53030i199810-200005
main47311-53031i200005-200105
main47311-53040i199810-200005
main47311-53041i200005-200105
main47311-53080i200106-200308
main47311-53090i200308
main47311-53100i200106
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10144×2i200106-200308
main90412-10644×2i199810-200005
47312TUBE, FRONT BRAKE, NO.2
main47312-53010i199810-200005
main47312-53011i200105
main47312-53020i199810-200005
main47312-53021i200005-200105
main47312-53060i200308
main47312-53080i200106-200308
main47312-53090i200106
47313TUBE, FRONT BRAKE, NO.3
main47313-53010i199810-200005
main47313-53011i200005-200105
main47313-53020i199810-200005
main47313-53021i200005-200105
main47313-53060i200308
main47313-53080i200106-200308
main47313-53090i200106
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02A30×2i200406-200507
main90947-02A41×2i199810-200005
main90947-02C28×2i200005-200105
main90947-02D04×2i200106-200507
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i200308
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i200308
47316FWAY, 3(FOR REAR BRAKE TUBE)
main90413-10260i200208
main90413-10760i199810-200005
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i200105-200308
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020×2i199810-200105
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02A29i200406-200507
main90947-02A42i199810-200005
main90947-02C29i200106-200405
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02A29i200406-200507
main90947-02A42i199810-200005
main90947-02C29i200005-200105
47321TUBE, REAR BRAKE, NO.1
main47321-53010i199810-200005
main47321-53011i200208
main47321-53020i199810-200005
main47321-53021i200105
main47321-53060i200106-200308
main47321-53070i200106-200308
main47321-53080i200106
47322TUBE, REAR BRAKE, NO.2
main47322-53010i199810-200005
main47322-53011i200208
main47322-53020i199810-200005
main47322-53021i200105
main47322-53030i199810-200005
main47322-53031i200005-200105
main47322-53040i199810-200005
main47322-53041i200105
main47322-53080i200106-200308
main47322-53090i200106-200308
main47322-53100i200106
47324TUBE, REAR BRAKE, NO.4
main47324-53010i199810-200005
main47324-53011i200208
main47324-53020i199810-200005
main47324-53021i200005-200105
main47324-53030i199810-200005
main47324-53031i200105
main47324-53040i199810-200005
main47324-53041i200005-200105
main47324-53060i200308
47326TUBE, REAR BRAKE, NO.6
main47326-53010i199810-200005
main47326-53011i200005-200105
47327TUBE, REAR BRAKE, NO.7
main47327-53010i199810-200005
main47327-53011i200005-200105
main47327-53020i200105-200208
47371ACLAMP, BRAKE TUBE, NO.1
main47371-53040×2i200106
main47371-53070i200106
47372CLAMP, BRAKE TUBE, NO.2
main47371-53050i199810-200105
47373BCLAMP, BRAKE TUBE, NO.3
main47371-53010i200105
main47371-53060i199810-200105
9017906161
9017906219
9046808040
9094901872
9094901B45
91621B0618
9165160620

27 parts on this diagram · 13 diagrams in section
