REAR DOOR LOCK & HANDLE

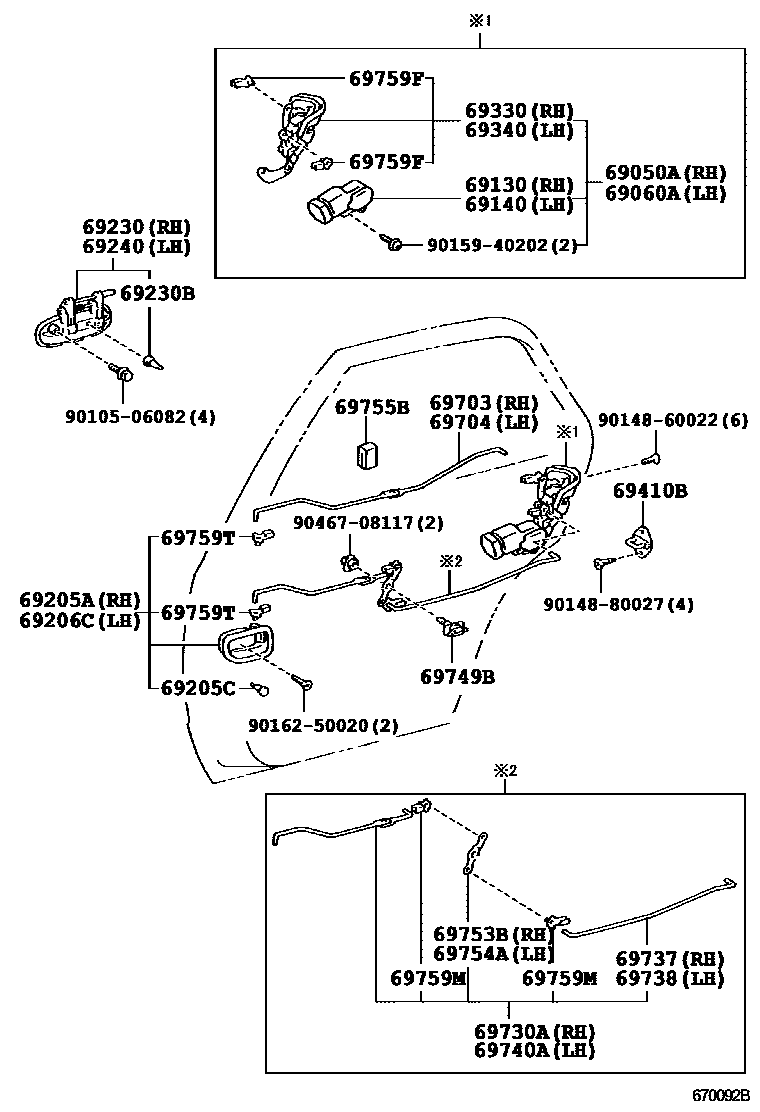

Parts diagram
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-20410i199608
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-20410i199608
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-20140i199608
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-20140i199608
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-20150-B0i199608
SHADOW GRAY,TRIM1#
main69205-20150-B1i199808
DK.CHARCOAL,TRIM1#
main69205-20150-E0i199608-199808
ANTELOPE,TRIM4#
main69205-20190-B2i200101
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i199608
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-20150-B0i199608-200112
SHADOW GRAY,TRIM11,13
main69206-20150-B1i199808-200112
DK.CHARCOAL,TRIM12
main69206-20150-E0i199608-199808
ANTELOPE,TRIM4#
main69206-20190-B2i200101-200112
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-20250-A0i199608-199808
SUPER WHITE 2,040
main69230-20250-B2i199608-199808
SILVER ME,199
main69230-20250-C0i199704-199808
main69230-20250-G1i199608-199808
DK.GREEN M.M.,6P2
main69230-20250-G2i199608-199808
LT.GREEN ME.OP.,6P7
main69230-20250-J1i199608-199808
DK.BLUE M.M.,8L2
main69230-20250-K0i199608-199808
LAVENDER M.M.,925
main69230-20260-A0i199808-200101
SUPER WHITE 2,040
main69230-20260-B1i199808-200101
SILVER ME.,1C0
main69230-20260-D0i199808-200101
RED MC.,3M8
main69230-20260-G2i199808-200101
LT.GREEN ME.OP.,6P7
main69230-20260-J1i199808-200101
DK.BLUE M.M.,8L2
main69230-20260-K0i199808-200101
DK.PURPLE MC.,936
main69230-20270i199608-199808
main69230-20280i199808
main69230-20320i200012
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04018i199608
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-20250-A0i199608-199808
SUPER WHITE 2,040
main69240-20250-B2i199608-199808
SILVER ME,199
main69240-20250-C0i199704-199808
main69240-20250-G1i199608-199808
DK.GREEN M.M.,6P2
main69240-20250-G2i199608-199808
LT.GREEN ME.OP.,6P7
main69240-20250-J1i199608-199808
DK.BLUE M.M.,8L2
main69240-20250-K0i199608-199808
LAVENDER M.M.,925
main69240-20260-A0i199808-200101
SUPER WHITE 2,040
main69240-20260-B1i199808-200101
SILVER ME.,1C0
main69240-20260-D0i199808-200101
RED MC.,3M8
main69240-20260-G2i199808-200101
LT.GREEN ME.OP.,6P7
main69240-20260-J1i199808-200101
DK.BLUE M.M.,8L2
main69240-20260-K0i199808-200101
DK.PURPLE MC.,936
main69240-20270i199608-199808
main69240-20280i199808
main69240-20320i200012
69330LOCK ASSY, REAR DOOR, RH
main69330-20460i199608
69340LOCK ASSY, REAR DOOR, LH
main69340-20460i199608
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-87001i199608
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69703-20040i199608
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69704-20040i199608
69730ALINK ASSY, REAR DOOR LOCK CONTROL, RH
main69730-20050i199608
69737LINK, REAR DOOR INSIDE LOCKING, RH
main69737-20110i199608
69738LINK, REAR DOOR INSIDE LOCKING, LH
main69738-20110i199608
69740ALINK ASSY, REAR DOOR LOCK CONTROL, LH
main69740-20050i199608
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32030i199608
69753BBELLCRANK, REAR DOOR LOCK CONTROL, RH
main69753-32070i199608
69754ABELLCRANK, REAR DOOR LOCK CONTROL, LH
main69753-32070i199608
69755BSILENCER, REAR DOOR LOCK LINK
main69759-12060i199608
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-24050i199608
main69759-24060i199608
69759MSNAP, DOOR LOCK CONTROL LINK
main69759-20380i199608
main69759-24040i199608
69759TSNAP, REAR DOOR INSIDE HANDLE
main69759-14050i199608
main69759-24070i199608
9010506082
9014860022
9014880027
9015940202
9016250020
9046708117

32 parts on this diagram · 1 diagram in section
