FRONT DISC BRAKE CALIPER & DUST COVER

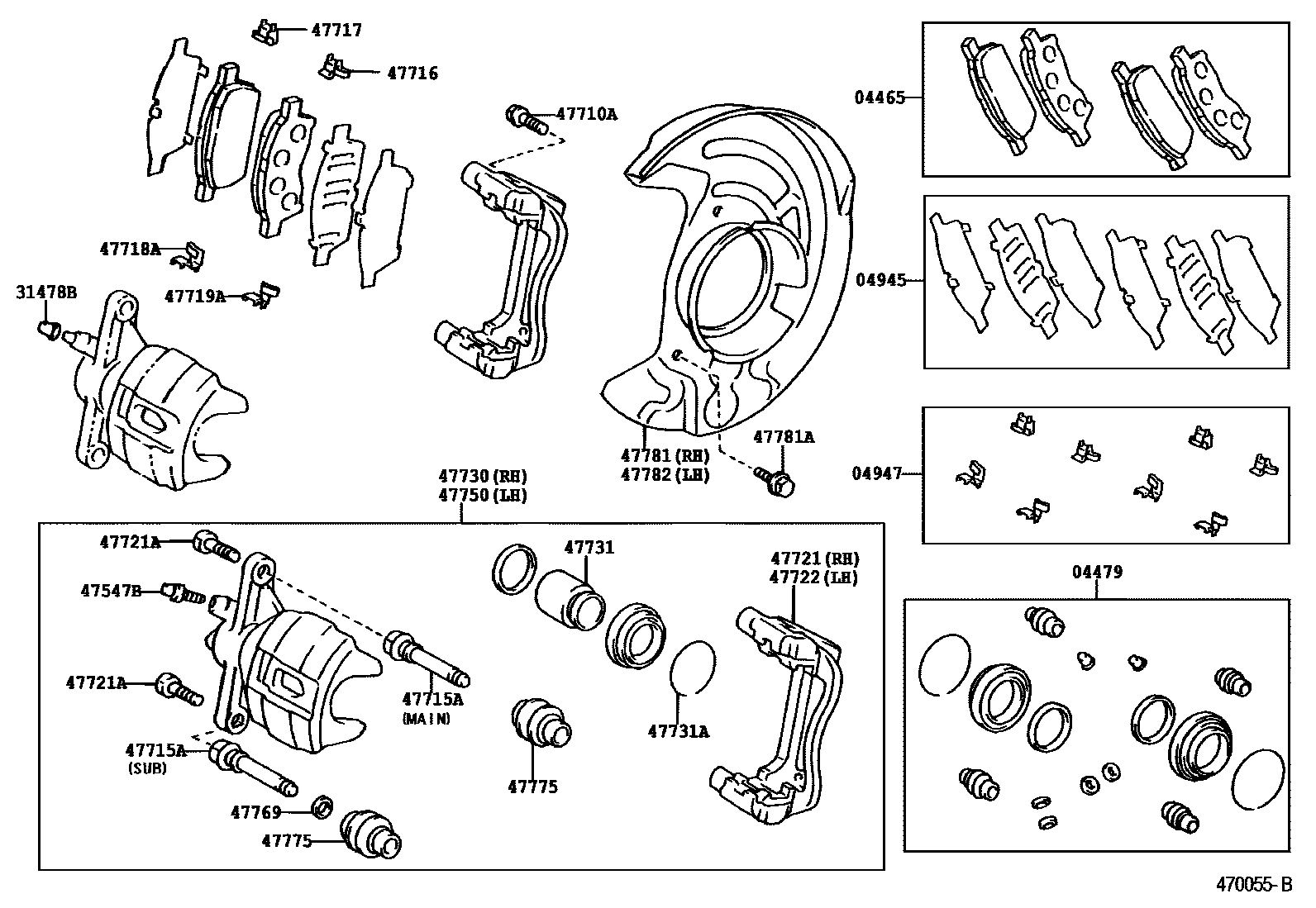

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-10040i199711
main04465-20130i199608-199808
main04465-20470i199808
main04465-20490i199808
04479CYLINDER KIT, DISC BRAKE, FRONT
main04479-20250i199808
main04479-20280i199808
main04479-20290i199711
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-20200i199808
main04945-32050i199711
main04945-32170i199608-199808
main04945-47010i199808
04947FITTING KIT, DISC BRAKE, FRONT
main04947-20060i199711
main04947-33100i199608
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010×2i199608
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010×2i199608
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12131×4i199708
main90119-12040×4i199608-199708
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-22070×2i200103
main47715-22080×2i200103
main47715-50010×2i199808-200103
main47715-50030×2i199608-199808
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-20140×4i199711
main47716-33050×2i199608
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47716-33060×2i199608
main47717-20140×4i199711
47718APLATE, PAD SUPPORT, NO.3(FOR FRONT DISC BRAKE)
main47717-20150×2i199608
47719APLATE, PAD SUPPORT, NO.4(FOR FRONT DISC BRAKE)
main47717-20160×2i199608
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-20350i199711
main47721-20371i199608-199808
main47721-21010i199808
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-08164×4i199608
main90119-09003×2i199711
main90119-09004×2i199711
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-20350i199711
main47722-20081i199808
main47722-21010i199808
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-20460i199711
main47730-20481i199608-199808
main47730-21010i199808
47731PISTON, FRONT DISC BRAKE
main47731-12130×2i199711
main47731-20190×2i199608-199808
main47731-21010×4i199808
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90520-52006×4i199808
main90522-64003×2i199711
main90522-66001×2i199608-199808
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-20460i199711
main47750-20481i199608-199808
main47750-21010i199808
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-12030×2i199711
main47769-50010×2i199608
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-20080×4i199608-199808
main47775-30070×4i199808
main47775-32010×8i199711
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-20280i199608-199808
main47781-20290i199711
main47781-21010i199808
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90109-06134×6i199608
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-20280i199608-199808
main47782-20290i199711
main47782-21010i199808

24 parts on this diagram · 3 diagrams in section
