OVERDRIVE GEAR (ATM)

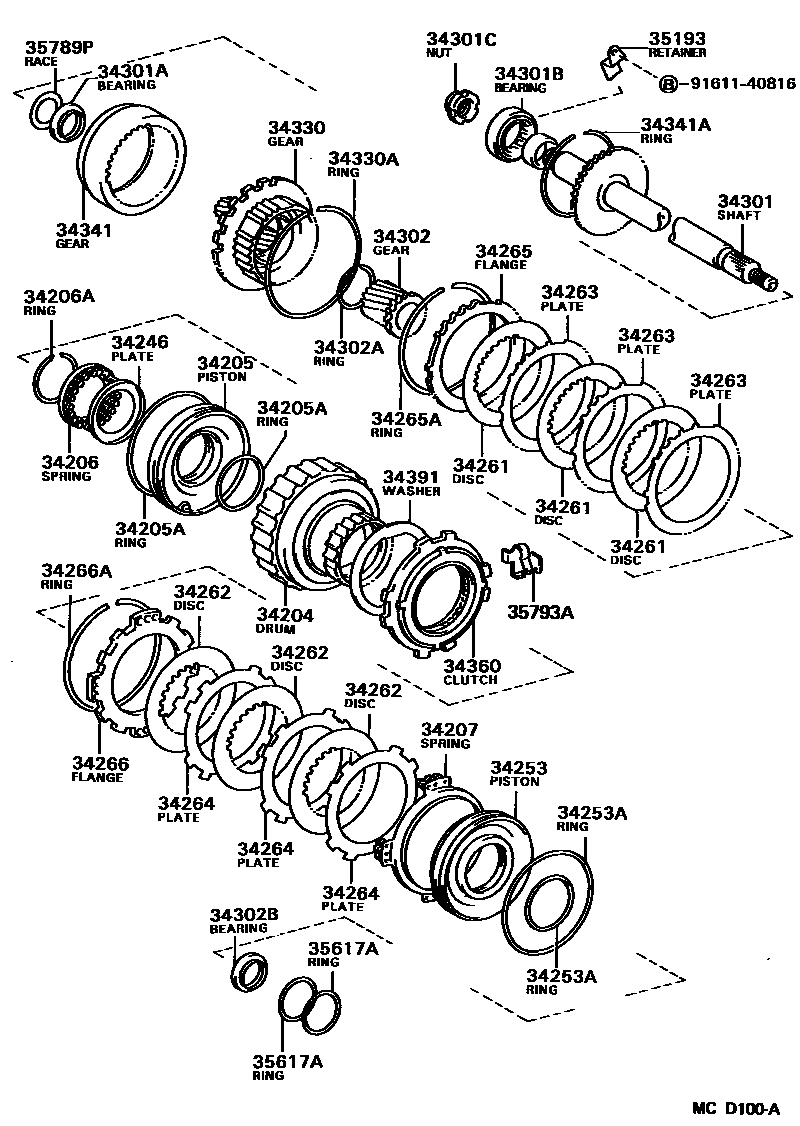

Parts diagram
34204DRUM SUB-ASSY, UNDERDRIVE CLUTCH
main34204-12010i198405-198409
main34204-12020i198409-198804
main34204-12030i198508-198804
34205PISTON SUB-ASSY, UNDERDRIVE CLUTCH
main34205-12010i198405-198409
main34205-12020i198409-198804
34205ARING, O (FOR UNDERDRIVE CLUTCH PISTON)
main90301-57188i198405-198804
INNER
main90301-98001i198405-198804
OUTER
34206SPRING SUB-ASSY, UNDERDRIVE CLUTCH RETURN
main34206-12010i198405-198804
34206ARING, SHAFT SNAP (FOR UNDERDRIVE RETURN SPRING)
main90520-52262i198405-198804
34207SPRING SUB-ASSY, UNDERDRIVE BRAKE RETURN
main34207-12010i198405-198804
34246PLATE, UNDERDRIVE CLUTCH RETURN SPRING
main34246-12010i198405-198804
34253PISTON, UNDERDRIVE BRAKE
main34253-12010i198405-198804
34253ARING, O (FOR UNDERDRIVE BRAKE PISTON)
main90301-57188i198405-198804
INNER
main90301-98001i198405-198804
OUTER
34261DISC, UNDERDRIVE CLUTCH, NO.1
main34261-12010i198405-198710
main34261-12020i198508-198804
34262DISC, UNDERDRIVE CLUTCH, NO.2
main34262-12010i198405-198710
main34262-12020i198508-198804
34263PLATE, UNDERDRIVE CLUTCH, NO.1
main34263-12010i198405-198804
34264PLATE, UNDERDRIVE CLUTCH, NO.2
main34264-12010i198405-198804
34265FLANGE, UNDERDRIVE CLUTCH, NO.1
main34265-12010i198405-198409
T=3.40
main34265-12020i198405-198409
T=3.04
main34265-12030i198409-198804
main34265-12040i198409-198804
34265ARING, HOLE SNAP (FOR UNDERDRIVE CLUTCH FLANGE NO.1)
main90521-99015i198405-198804
34266FLANGE, UNDERDRIVE CLUTCH, NO.2
main34266-12010i198405-198804
34266ARING, HOLE SNAP (FOR UNDERDRIVE CLUTCH FLANGE NO.2)
main90521-99015i198405-198804
34301SHAFT SUB-ASSY, UNDERDRIVE INPUT
main34301-10010i198609-198804
main34301-12010i198405-198709
34301ABEARING, NEEDLE ROLLER (FOR UNDERDRIVE INPUT SHAFT)
main90364-31003i198405-198804
34301BBEARING, CYLINDRICAL ROLLER, NO.1 (FOR UNDERDRIVE)
main90365-38002i198405-198804
34301CNUT (FOR UNDERDRIVE INPUT SHAFT)
main90179-26003i198405-198804
34302GEAR SUB-ASSY, UNDERDRIVE PLANETARY SUN
main34302-12010i198405-198804
34302ARING, HOLE SNAP (FOR UNDERDRIVE PLANETARY SUN GEAR)
main90521-48001i198405-198804
34302BBEARING, NEEDLE ROLLER(FOR UNDERDRIVE PLANETARY SUN GEAR)
main90364-31003i198405-198804
34330GEAR ASSY, UNDERDRIVE PLANETARY
main34330-12010i198405-198409
main34330-12020i198409-198804
34330ARING, HOLE SNAP (FOR UNDERDRIVE PLANETARY GEAR)
main90521-99015i198405-198804
34341GEAR, UNDERDRIVE PLANETARY RING
main34341-12010i198405-198804
34341ARING, HOLE SNAP (FOR UNDERDRIVE PLANETARY RING)
main90521-98001i198405-198804
34360CLUTCH ASSY, UNDERDRIVE 1 WAY
main34360-12010i198405-198804
34391WASHER, UNDERDRIVE CLUTCH DRUM THRUST
main34391-12010i198405-198804
35193RETAINER, ROLLER BEARING
main35193-12010i198405-198804
35617ARING, CLUTCH DRUM OIL SEAL (FOR OVERDRIVE)
main35617-16010i198405-198804
35789PRACE, THRUST BEARING (FOR UNDERDRIVE INPUT SHAFT)
main35789-12010i198405-198804
35793ARETAINER, UNDERDRIVE 1 WAY CLUTCH
main35793-10010i198801-198804
9161140816

35 parts on this diagram · 2 diagrams in section
