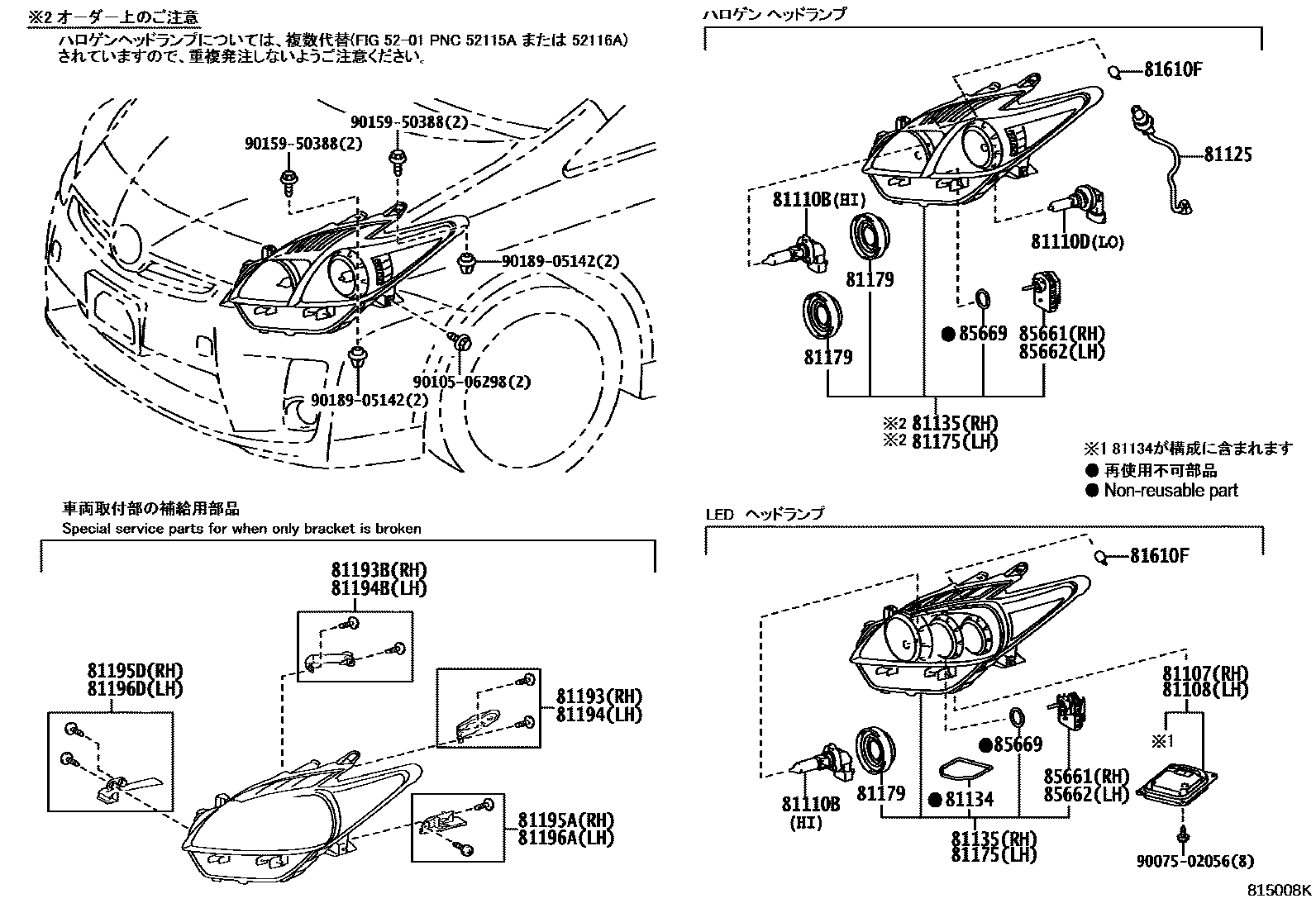

HEADLAMP

0001 1 0002 1����� �������� 0003 1��������� �������� 0004 1LED ��������

81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH

main81107-12A81iZVW30..(G,S)..CBU; ZVW30..S..CBU201112-201212

main81107-20B00iZVW30..(G,S)..CBU201212-201304

main81107-47240iZVW30..(G,S)..CBU; ZVW30..G..CBU201011-201105

main81107-47290iZVW30..(G,S)..CBU; ZVW30..G..CBU201105-201112

main81107-47380iZVW30..(G,S)..CBU; ZVW30..G..CBU201112-201511

81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH

main81107-12A81iZVW30..(G,S)..CBU; ZVW30..S..CBU201112-201212

main81107-20B00iZVW30..(G,S)..CBU201212-201304

main81107-47240iZVW30..(G,S)..CBU; ZVW30..G..CBU201011-201105

main81107-47290iZVW30..(G,S)..CBU; ZVW30..G..CBU201105-201112

main81107-47380iZVW30..S..CBU201408-201511

81110BBULB(FOR HEADLAMP, NO.1)

main90981-13046×2iZVW30..CBU201112-201511

81110DBULB(FOR HEADLAMP, NO.2)

main90981-13075×2iZVW30..L201112

81125CORD, HEADLAMP

main81125-47230×2iZVW30..L201112

81134GASKET, HEADLAMP

main90075-68007iZVW30..(G,S)..CBU201112-201511

81135UNIT ASSY, HEADLAMP, RH

main81130-47230iZVW30..CBU200904-200907

main81130-47231iZVW30..CBU200907-201007

main81130-47370iZVW30..CBU201007-201112

main81130-47500iZVW30..L201112-201511

main81145-47240supersedes 81145-47411iZVW30..(G,S)..CBU200904-200907

main81145-47241iZVW30..(G,S)..CBU200907-201002

main81145-47340iZVW30..(G,S)..CBU201002-201011

main81145-47380supersedes 81145-47411iZVW30..(G,S)..CBU; ZVW30..G..CBU201112-201203

main81145-47381iZVW30..(G,S)..CBU; ZVW30..G..CBU201203-201304

main81145-47382iZVW30..(G,S)..CBU; ZVW30..G..CBU; ZVW30..S..CBU201304-201307

main81145-47383iZVW30..(G,S)..CBU; ZVW30..G..CBU; ZVW30..S..CBU201307-201511

main81145-47480iZVW30..S..CBU201408-201511

main81145-47490iZVW30..S..CBU201408-201511

main81145-47570iZVW30..S..CBU201112-201205

main81145-47571iZVW30..S..CBU201205-201511

81175UNIT ASSY, HEADLAMP, LH

main81170-47230iZVW30..CBU200904-200907

main81170-47231iZVW30..CBU200907-201007

main81170-47370iZVW30..CBU201007-201112

main81170-47500iZVW30..L201112-201511

main81185-47240supersedes 81185-47411iZVW30..(G,S)..CBU200904-200907

main81185-47241iZVW30..(G,S)..CBU200907-201002

main81185-47340iZVW30..(G,S)..CBU; ZVW30..G..CBU201011-201112

main81185-47380supersedes 81185-47411iZVW30..(G,S)..CBU; ZVW30..G..CBU201112-201203

main81185-47381iZVW30..S..CBU201210-201304

main81185-47382iZVW30..(G,S)..CBU; ZVW30..G..CBU; ZVW30..S..CBU201304-201307

main81185-47383iZVW30..(G,S)..CBU; ZVW30..G..CBU; ZVW30..S..CBU201307-201511

main81185-47480iZVW30..S..CBU201408-201511

main81185-47490iZVW30..S..CBU201408-201511

main81185-47570iZVW30..S..CBU201112-201205

main81185-47571iZVW30..S..CBU201205-201511

81179COVER, HEADLAMP SOCKET

main90075-65006×4iZVW30..CBU200904-201112

81193RETAINER, HEADLAMP PROTECTOR, UPPER RH

main81193-47030iZVW30..L201112

main81193-47070iZVW30..(G,S)..CBU201112

81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2

main81193-47040iZVW30..L201112

main81193-47080iZVW30..(G,S)..CBU201112

81194RETAINER, HEADLAMP PROTECTOR, UPPER LH

main81194-47030iZVW30..CBU200904-201112

main81194-47070iZVW30..(G,S)..CBU201112

81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2

main81194-47040iZVW30..CBU200904-201112

main81194-47080iZVW30..(G,S)..CBU201112

81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH

main81195-47030iZVW30..CBU200904-201112

main81195-47070iZVW30..(G,S)..CBU201112

81195DRETAINER, HEADLAMP PROTECTOR, LOWER RH NO.2

main81195-47040supersedes 81195-47080iZVW30..(G,S)..CBU; ZVW30..G..CBU; ZVW30..L201112

81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH

main81196-47030iZVW30..CBU200904-201112

main81196-47070iZVW30..(G,S)..CBU201112

81196DRETAINER, HEADLAMP PROTECTOR, LOWER LH NO.2

main81196-47040supersedes 81196-47080iZVW30..(G,S)..CBU; ZVW30..G..CBU; ZVW30..L201112

81610FBULB(FOR CLEARANCE LAMP)

main99132-12050×2iZVW30..CBU200904-201112

85661MOTOR, HEADLAMP LEVELING, RH

main85661-12010iZVW30..L201112-201511

main00000-00000iZVW30..(G,S)..CBU; ZVW30..G..CBU201112-201511

main85661-12020iZVW30..(G,S)..CBU; ZVW30..S..CBU201112-201511

85662MOTOR, HEADLAMP LEVELING, LH

main85661-12010iZVW30..L201112-201511

main00000-00000supersedes 85661-12020iZVW30..(G,S)..CBU; ZVW30..G..CBU201112-201511

main85661-12020iZVW30..(G,S)..CBU; ZVW30..G..CBU201011-201112

85669PACKING, HEADLAMP LEVELING MOTOR BASE

main90075-99120×2iZVW30..CBU; ZVW30..S..CBU201112-201511

main00000-00000×2iZVW30..S..CBU201408-201511

9007502056

main90075-02056

9010506298

main90105-06298

9015950388

main90159-50388

9018905142

main90189-05142

25 parts on this diagram · 4 diagrams in section
