BRAKE MASTER CYLINDER

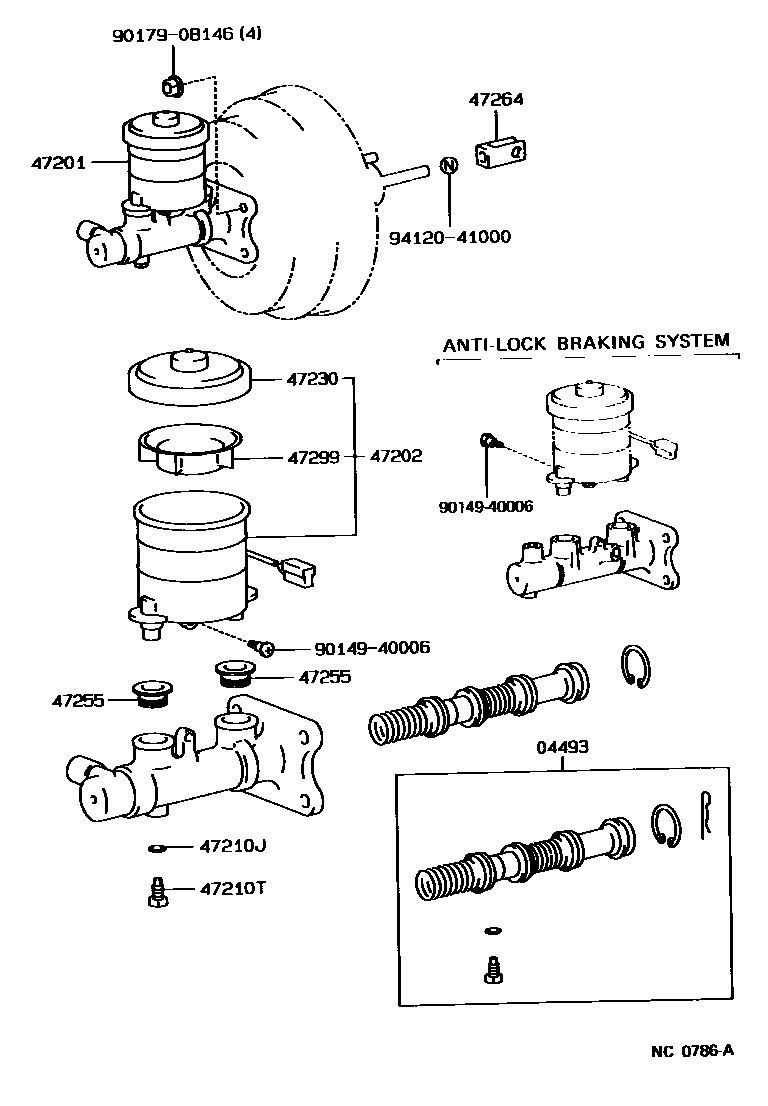

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-17030i198912-199112
main04493-17040i198912-199112
main04493-17060i199112-199311
main04493-17070i199112-199311
main04493-17080i199112-199203
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-17050i198912-199112
main47201-17080i198912-199112
main47201-17130i199112-199311
main47201-17170i199112-199311
main47201-17180i199112-199311
main47201-17230i199606-199908
main47201-17240i199311-199712
main47201-17250i199606-199908
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-12390i199311-199506
main47220-16010i198912-199112
main47220-17010i199112-199311
main47220-17020i199112-199311
main47220-17070i199311-199712
main47220-32060i199506
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104×2i199112-199712
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i198912
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-12040i199311
main47230-16010i198912-199112
main47230-20100i199112-199311
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i199506-199606
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-16020i199112
main47264-20040i198912-199112
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-16010i198912-199112
main47299-17010i199311-199506
main47299-24010i199112
9014940006
9017908146
9412041000

12 parts on this diagram · 3 diagrams in section
