REAR AXLE SHAFT & HUB

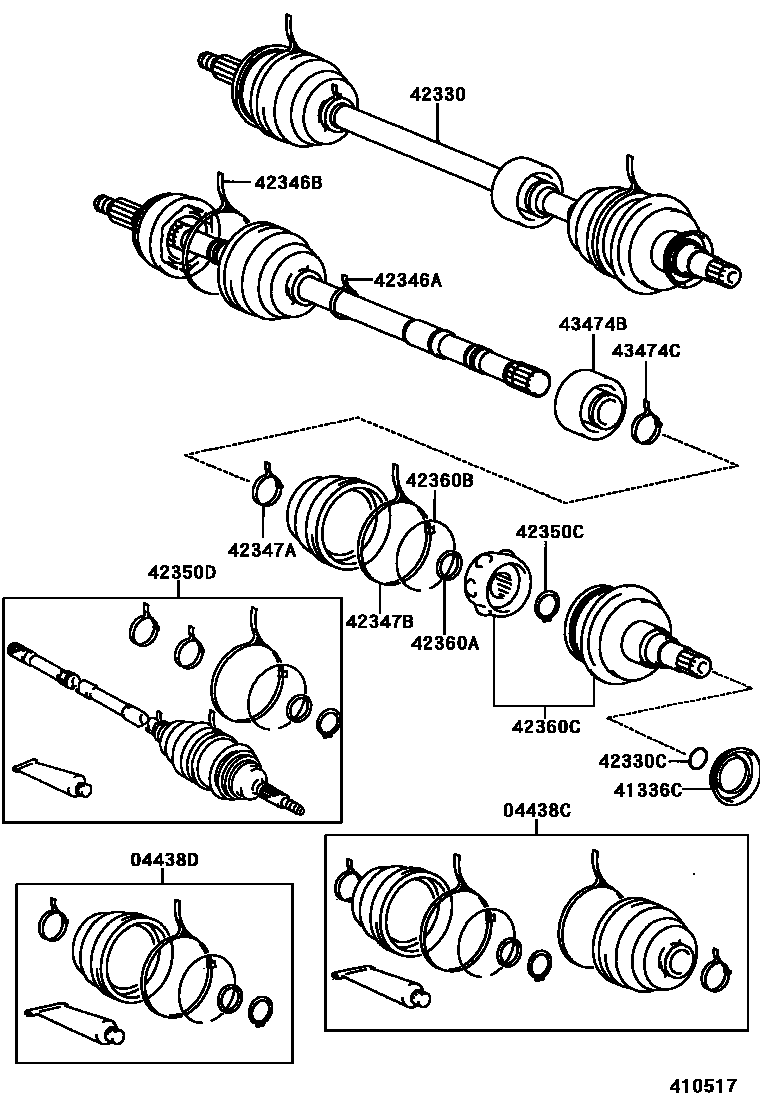

Parts diagram
04438CBOOT KIT, REAR DRIVE SHAFT
main04437-17040i198912-199712
main04437-17060i198912-199311
main04438-20090i199311-199908
main04438-48030i199712-199908
04438DBOOT KIT, REAR DRIVE SHAFT INBOARD JOINT
main04437-17030i198912-199712
main04437-17050i198912-199311
main04438-20080i199311-199908
main04438-33011i199712-199908
41336CCOVER, DUST(FOR REAR DRIVE SHAFT)
main41336-12020i198912
RH
main41336-12020i199311-199606
main41336-17020i198912
LH
main41336-17020i199311-199606
main41336-32010i198912
RH
main41336-32020i198912
LH
42330SHAFT ASSY, REAR DRIVE, RH
main42330-17090i198912-199101
main42330-17091i199101-199606
main42330-17091i199606-199709
main42330-17092i199709-199908
main42330-17100i198912-199101
main42330-17101i199101-199606
main42330-17101i199606-199709
main42330-17102i199709-199908
main42330-17130i198912-199101
main42330-17131i199101-199112
main42330-17140i198912-199101
main42330-17141i199101-199112
main42330-17150i199606-199712
main42330-17150i199112-199606
main42330-17160i199606-199712
main42330-17160i199112-199606
main42330-17170i199712-199908
main42330-17180i199712-199908
42330CRING, HOLE SNAP(FOR REAR DRIVE SHAFT)
main90521-27005i198912
main90521-78002i198912
42346ACLAMP (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT)
main42345-16030i198912-199712
main42345-48030i199712
main90949-01108i198912
42346BCLAMP, NO. 2 (FOR RR DRIVE SHAFT OUTBOARD JOINT BOOT)
main42345-16070i199307-199712
main42345-48040i199712
main90949-01107i198912
main90949-01339i198912-199307
42347ACLAMP (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT)
main42345-16030i198912
main90949-01108i198912
42347BCLAMP, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT)
main42345-16100i199307
main42346-22010i198912
main90949-01340i198912-199307
42350CRING, SNAP (FOR REAR DRIVE SHAFT OUTBOARD JOINT)
main90520-25034i198912
main90520-26028i198912
42350DJOINT ASSY, REAR DRIVE SHAFT OUTBOARD, RH
main43460-19395i198912-199101
main43460-19396i199101-199606
main43460-19397i199606-199709
main43460-19398i199709-199908
main43460-19405i198912-199101
main43460-19406i199101-199606
main43460-19407i199606-199709
main43460-19408i199709-199908
main43470-19355i198912-199101
main43470-19356i199101-199712
main43470-19357i199712-199908
main43470-19365i198912-199101
main43470-19366i199101-199712
main43470-19367i199712-199908
42360ARING, SHAFT SNAP (FOR REAR DRIVE SHAFT INBOARD JOINT)
main90520-25033i198912-199606
42360BRING, SNAP (FOR REAR DRIVE SHAFT INBOARD JOINT)
main90521-79001i198912
42360CJOINT ASSY, REAR DRIVE SHAFT INBOARD, RH
main43030-17010i198912
43474BDAMPER, REAR DRIVE SHAFT
main43474-12020i198912
43474CCLAMP (FOR REAR DRIVE SHAFT DAMPER)
main42345-14010i198912-199307
main42345-16030i199307

16 parts on this diagram · 5 diagrams in section
