CARBURETOR ASSEMBLY

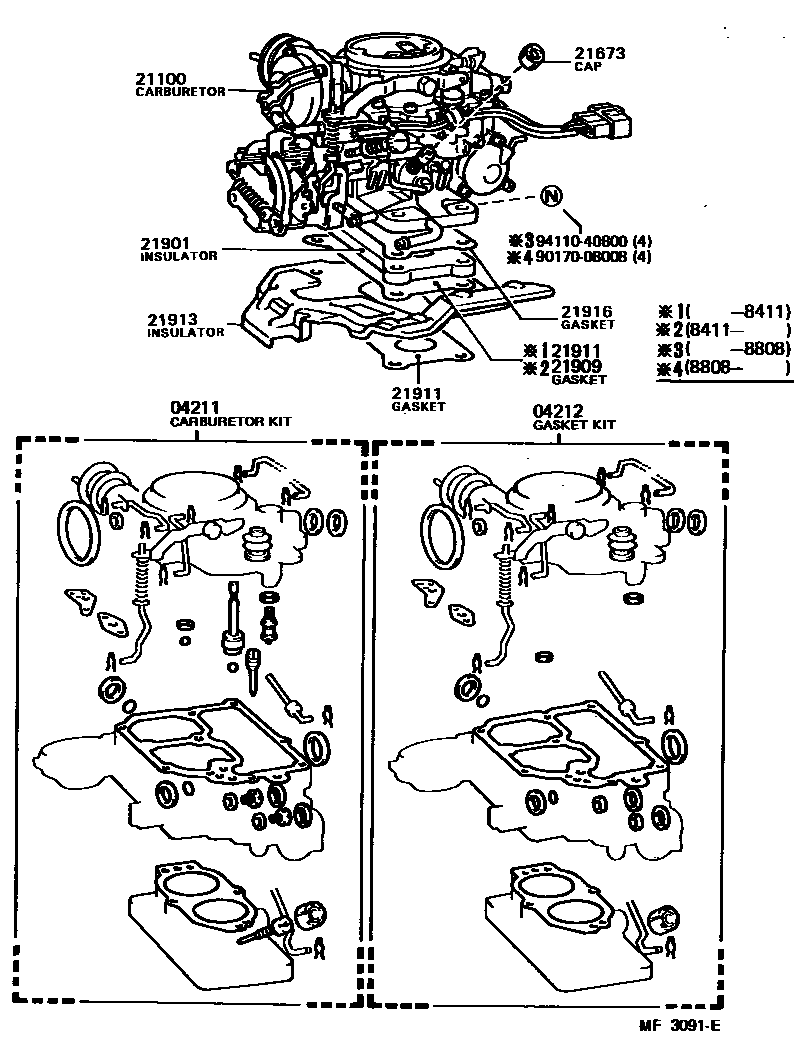

Parts diagram
04211CARBURETOR KIT
main04211-15130i198406-198912
04212GASKET KIT, CARBURETOR
main04212-15080i198406-198912
21100CARBURETOR ASSY
main21100-15420i198406-198507
main21100-15421i198507-198912
main21100-15430i198406-198507
main21100-15431i198507-198912
21673CAP, IDLE LIMIT
main21673-13280i198406-198912
21901INSULATOR SUB-ASSY, CARBURETOR HEAT, NO.1
main21901-15012i198406-198912
21909INSULATOR SUB-ASSY, CARBURETOR HEAT, NO.3
main21909-15010i198411-198603
main21909-15011i198603-198912
21911GASKET, CARBURETOR
main21916-15030×2i198406-198411
21913INSULATOR, CARBURETOR HEAT, NO.2
main21913-15040i198406-198912
21916GASKET, CARBURETOR, NO.2
main21914-15020i198406-198912
9017008008
9411040800

11 parts on this diagram · 1 diagram in section
