ALTERNATOR

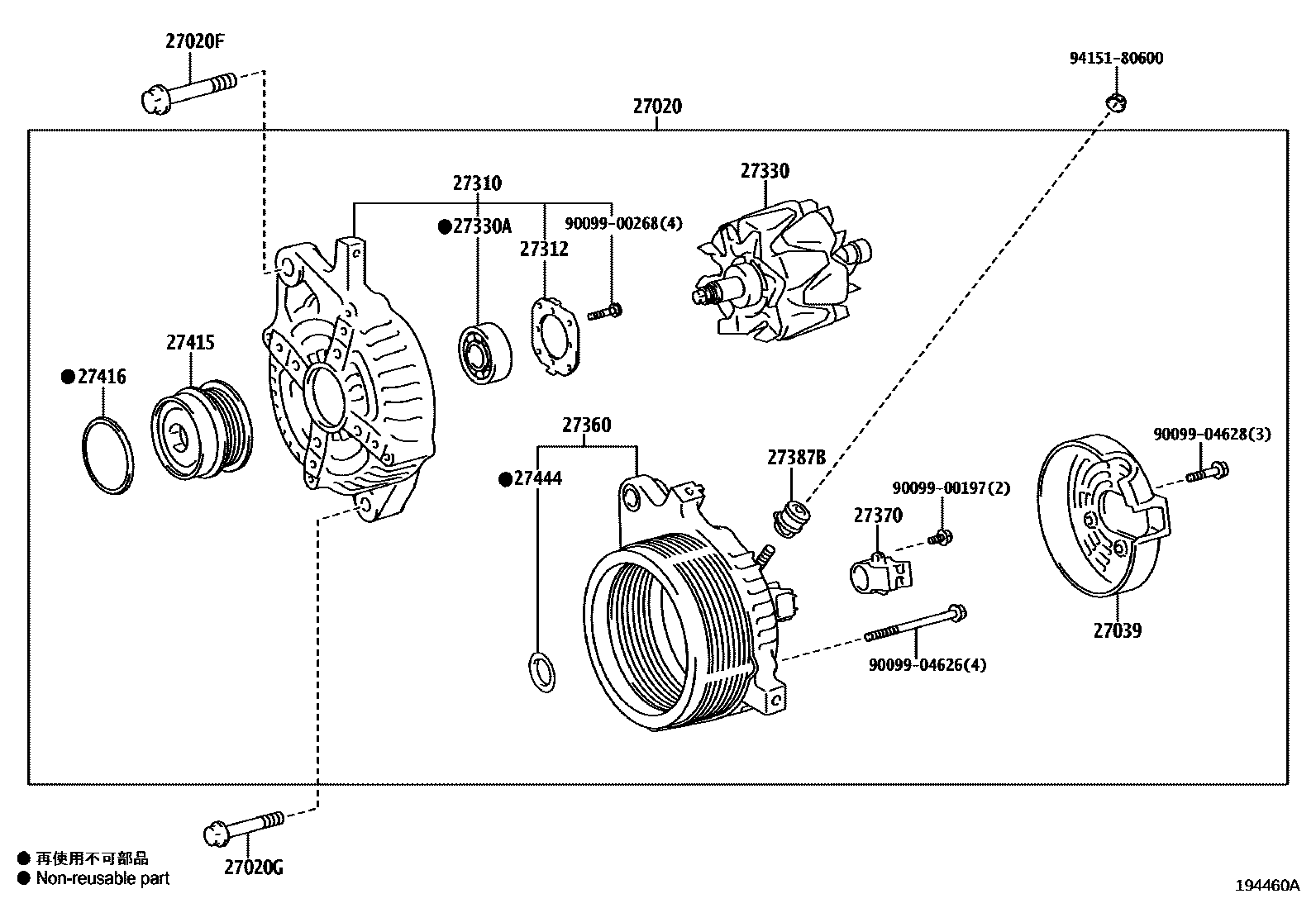

Parts diagram
27020ALTERNATOR ASSY
main27060-21180i201409-202304
main27060-21181i202305
main27060-21200i201409-202207
main27060-21201i202208
main27060-47210i201409-202306
main27060-47211i202307
27020FBOLT, NO.1(FOR ALTERNATOR)
main91552-81075i201409
27020GBOLT, NO.2(FOR ALTERNATOR)
main91551-80840i201409
27039COVER, ALTERNATOR REAR END
main27039-21211i202208
main27039-47310i201409-202307
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-21210i201409-202305
main27310-21211i202208
main27310-47310i201409-202307
main27310-47341i202307
27312PLATE, RETAINER
main27312-72100i201409
27330ROTOR ASSY, ALTERNATOR
main27330-21211i202208
main27330-47310i201409-202307
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10227i201409
27360COIL ASSY, ALTERNATOR
main27360-21191i202305
main27360-21210i201409-202305
main27360-21211i202208
main27360-47340i201409-202307
main27360-47341i202307
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-31220i201409
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-47310i201409
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0M011i201409-202007
main27415-0Y051i201409
27416CAP, ALTERNATOR PULLEY
main27416-0W050i201409-202007
27444PACKING, ALTERNATOR BEARING COVER
main27444-21190i201409
9009900197
9009900268
9009904626
9009904628
9415180600

19 parts on this diagram · 3 diagrams in section
