FRONT STEERING GEAR & LINK

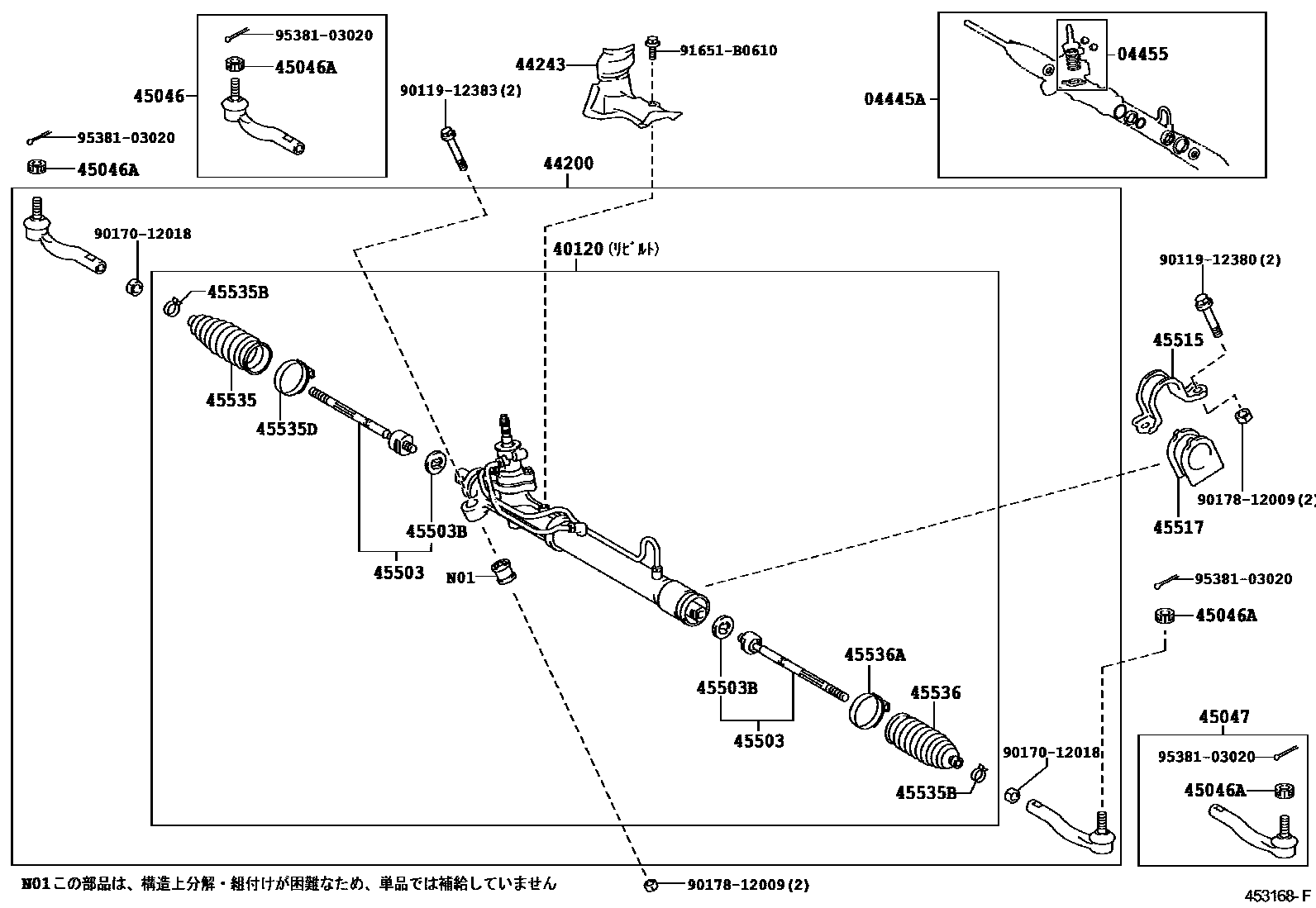

Parts diagram
04445AGASKET KIT, POWER STEERING GEAR(FOR RACK & PINION)
main04445-52010i200206
main04445-52020i200206
04455GASKET KIT, POWER STEERING CONTROL VALVE OVERHOLE
main04455-52010i200206-200304
40120GEAR ASSY,POWER STEERING,REBUILT
main40120-52030i200206-201310
main40120-52100i200206-201310
main40120-52160i200206-200304
main40120-52170i200206-200304
44200LINK ASSY, POWER STEERING
main44200-52030i200206
main44200-52130i200206
main44200-52290i200206
main44200-52300i200206
44243INSULATOR, POWER STEERING RACK HOUSING HEAT
main44243-52031i200206-200207
main44243-52032i200207-200304
45046END SUB-ASSY, TIE ROD, RH
main45046-59026i200206
main45047-59026i200206
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028×2i200206-200304
45047END SUB-ASSY, TIE ROD, LH
main45046-59026i200206
main45047-59026i200206
45503END SUB-ASSY, STEERING RACK
main45503-52010×2i200206-200304
main45503-59045×2i200206
45503BWASHER, CLAW(FOR STEERING RACK END)
main90214-14010×2i200206-200304
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-52010i200206-200304
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-52010i200206-200304
45535BOOT, STEERING RACK, NO.1
main45535-52010i200206-200304
main45535-52040i200206-200304
45535BCLIP(FOR STEERING RACK BOOT)
main90466-17002×2i200206-200304
main90467-17021×2i200206-200304
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main90460-55016i200206-200304
main90460-58008i200206-200304
45536BOOT, STEERING RACK, NO.2
main45535-52010i200206
main45535-52040i200206-200304
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main90460-55016i200206-200304
main90460-58008i200206-200304
9011912380
9011912383
9017012018
9017812009
91651B0610
9538103020

23 parts on this diagram · 2 diagrams in section
