RADIATOR & WATER OUTLET

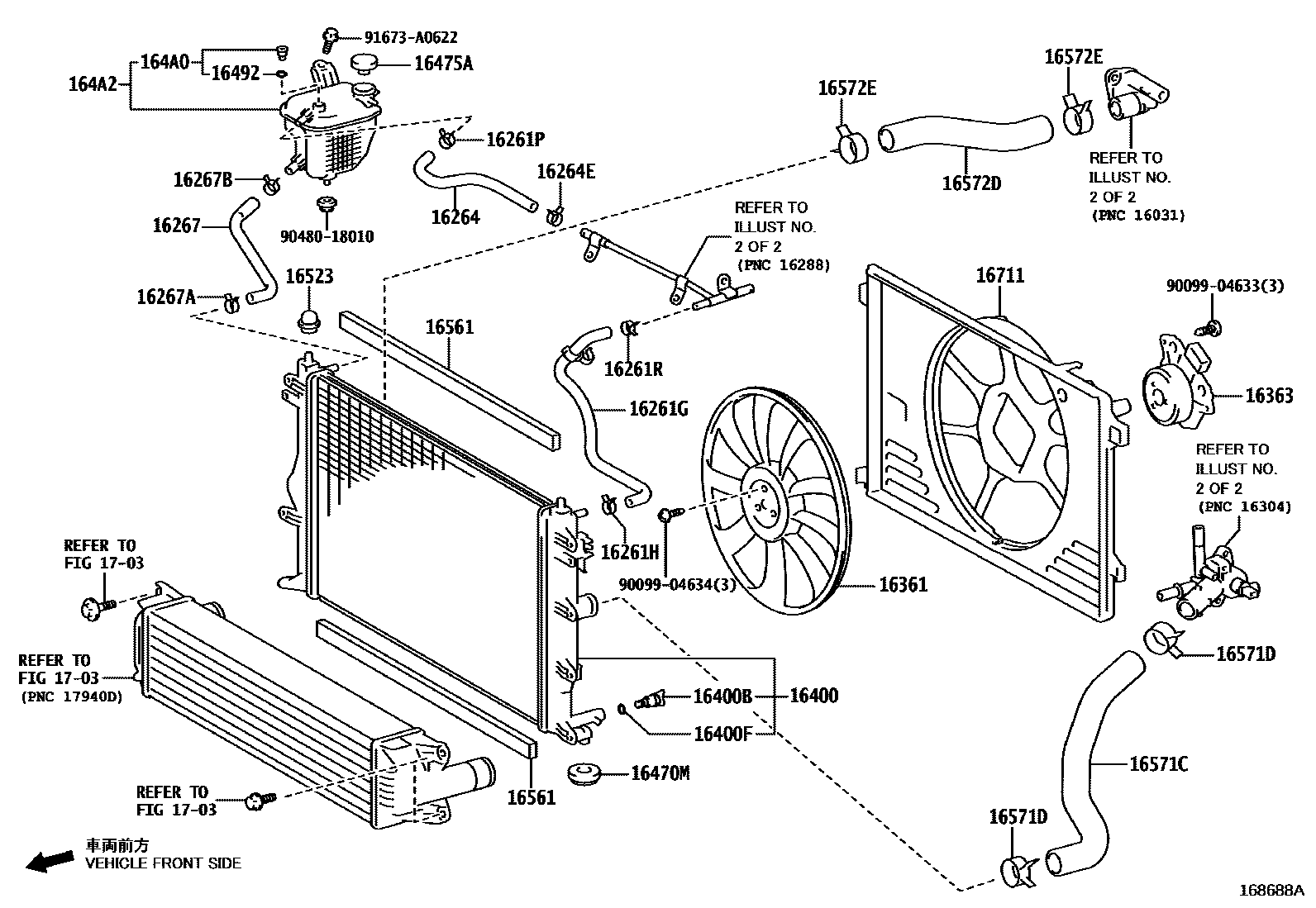

Parts diagram
16261HOSE, WATER BY-PASS
main16261-18010i202212-202409
16261GHOSE, WATER BY-PASS, NO.1
main16261-18030i202212-202409
16261HCLIP(FOR WATER BY-PASS HOSE NO.1)
main96136-41901i202212-202409
16261PCLIP(FOR WATER BY-PASS HOSE NO.2)
main96136-42101i202212-202409
16261RCLAMP OR CLIP(FOR WATER BY-PASS HOSE)
main96138-41701i202405-202409
main96138-51701i202212-202404
16264HOSE, WATER BY-PASS, NO.2
main16264-18030i202212-202409
16264ECLIP(FOR WATER BY-PASS HOSE NO.2)
main96136-41901i202212-202409
16267HOSE, WATER BY-PASS, NO.3
main16267-18040i202212-202409
16267ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
main96136-42201i202212-202409
16267BCLIP(FOR WATER BY-PASS HOSE)
main96136-42501i202212-202409
16361FAN
main16361-21150i202212-202409
16363MOTOR, COOLING FAN
main16363-31500i202212-202409
16400RADIATOR ASSY
main16400-18060i202212-202409
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i202212-202409
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i202212-202409
16470MGROMMET
main90480-40021i202212-202409
16475ACAP, RESERVE TANK
main16475-28140i202212-202409
16492RING, O(FOR RADIATOR RESERVE TANK COCK)
main16492-21050i202212-202409
164A0COCK ASSY, RESERVE TANK
main164A0-37010i202212-202409
164A2TANK, RESERVE SEALED W/O CAP
main164A2-37012i202212-202409
16523CUSHION, SUB-RADIATOR SUPPORT
main16523-37010i202212-202409
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-18040i202212-202409
16571CHOSE, RADIATOR, NO.1
main16571-18050i202212-202409
16571DCLIP, RADIATOR HOSE, NO.1
main96136-44301i202212-202409
16572DHOSE, RADIATOR, NO.2
main16572-18010i202212-202409
16572ECLIP, RADIATOR HOSE, NO.2
main96136-44301i202212-202409
16711SHROUD, FAN
main16711-18020i202212-202409
1703
9009904633
9009904634
9048018010
91673A0622

32 parts on this diagram · 4 diagrams in section
