WIRING & CLAMP

0001 1�������� 1/2 0002 1�������� 2/2 0003 1�������� 1/2 0004 1�������� 2/2 0005 1�������� 1/2 0006 1�������� 2/2 0007 1�������� 1/2 0008 1�������� 2/2 0009 1����� 1/2 0010 1����� 2/2 0011 1����� 1/2 0012 1����� 2/2 0013 1����� 1/2 0014 1����� 2/2 0015 1����� 1/2 0016 1����� 2/2 0017 1����� 1/2 0018 1����� 2/2 0019 1������������ 0020 1������������ 0021 1��� 0022 1��� 0023 1���&��� 0024 1���&��� 0025 1���&��� 0026 1��������� 0027 1��������� 0028 1��� 0029 1�����&������ 0030 1�����&������ 0031 1�����&������ 1/2 0032 1�����&������ 2/2 0033 1�����&������ 0034 1���� 1/2 0035 1���� 2/2

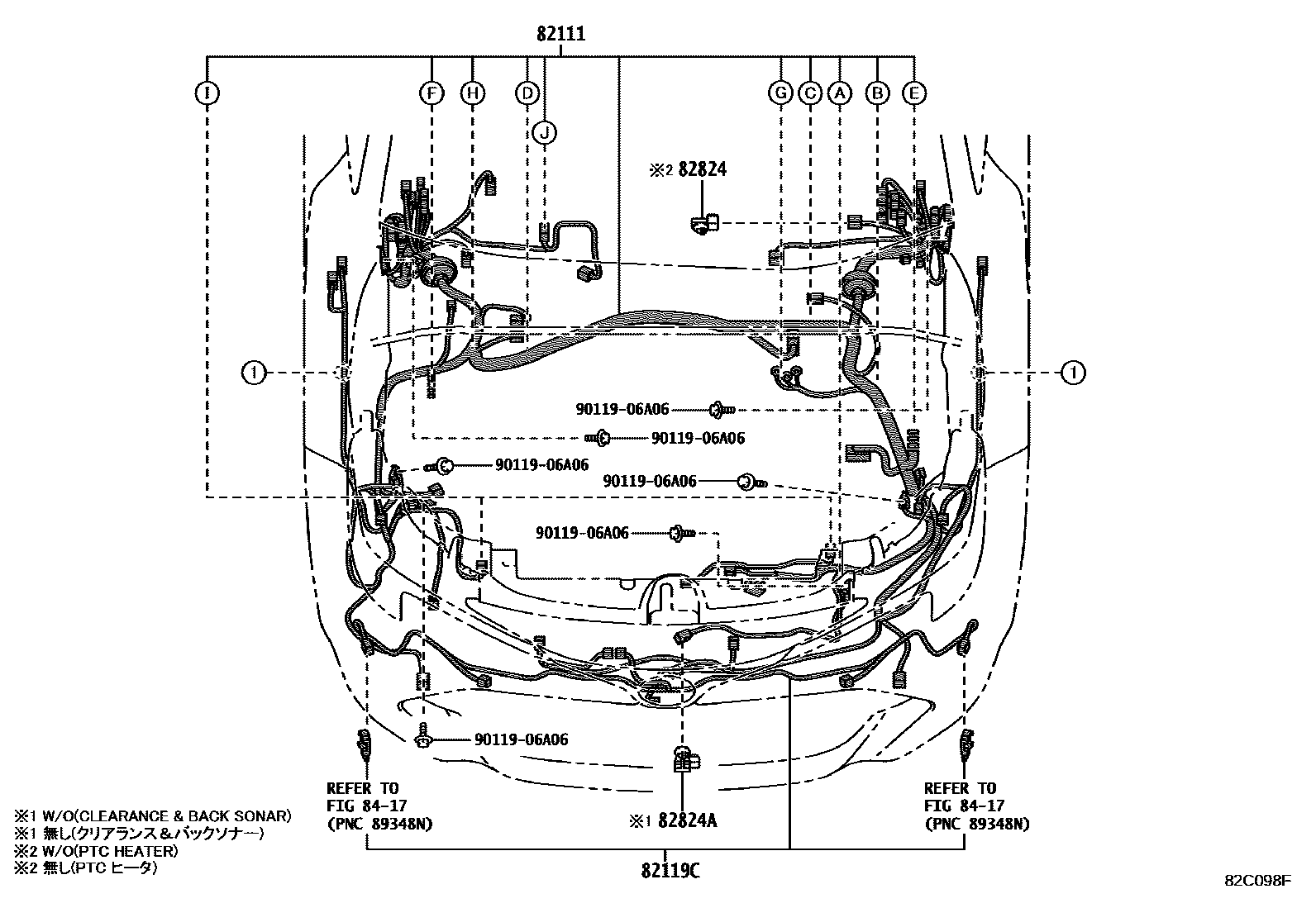

82111WIRE, ENGINE ROOM MAIN

main82111-1KC00supersedes 82111-1KE90iZWE211201806-201909

main82111-1KC02supersedes 82111-1KE92iZWE211201909-202005

main82111-1KC60supersedes 82111-1KF70iNRE210..CVT201806-201909

main82111-1KC62iNRE210..CVT201909-202107

main82111-1KF10supersedes 82111-1KE90iZWE211201806-201909

main82111-1KF12supersedes 82111-1KE92iZWE211201909-202005

main82111-1KF20supersedes 82111-1KF30iNRE210..6F201808-201909

main82111-1KF22supersedes 82111-1KF32iNRE210..6F201909-202107

main82111-1KF90supersedes 82111-1KF70iNRE210..CVT201806-201909

main82111-1KF92supersedes 82111-1KF72iNRE21#..CVT201909-202107

main82111-1KG40supersedes 82111-1KC90iNRE214201806-201909

main82111-1KG50supersedes 82111-1KF30iNRE210..6F201808-201909

main82111-1KG52supersedes 82111-1KF32iNRE210..6F201909-202107

main82111-1KM50supersedes 82111-1KE90iZWE211201806-201909

main82111-1KM52supersedes 82111-1KE92iZWE213201909-202107

main82111-1KY10supersedes 82111-1KY50iZWE213202107

main82111-1KY40iNRE210..CVT202107

main82111-1KY60supersedes 82111-1KY50iZWE213202107

main82111-1KY70supersedes 82111-1KY80iNRE210..6F202107

main82111-1KZ00supersedes 82111-1KY90iNRE21#..CVT202107

main82111-1KZ20supersedes 82111-1KY80iNRE210..6F202107

main82111-1KZ70supersedes 82111-1KY50iZWE213202107

main82111-1L490supersedes 82111-1L430iZWE219202210-202302

main82111-1L491supersedes 82111-1L431iZWE219202303-202404

main82111-1L492supersedes 82111-1L432iZWE219202404

main82111-1L520supersedes 82111-1L430iZWE219202210-202302

main82111-1L521supersedes 82111-1L431iZWE219202303-202404

main82111-1L522supersedes 82111-1L432iZWE219202404

main82111-1L690supersedes 82111-1L710iMZEA12202210-202404

main82111-1L691supersedes 82111-1L711iMZEA12202404-202505

main82111-1L730supersedes 82111-1L710iMZEA12202210-202404

main82111-1L731supersedes 82111-1L711iMZEA12202404-202505

82119CWIRE, ENGINE ROOM, NO.5

main82119-12030iNRE21#,ZWE21#201909-202208

main82119-12080iMZEA12202210-202505

82824CONNECTOR, WIRING HARNESS

main82824-12530iNRE21#,ZWE213201809

82824ACONNECTOR, WIRING HARNESS

main82824-12710iNRE21#,ZWE211201806-201909

8417CLEARANCE & BACK SONAR

→ Go to FIG 84-17

9011906A06

main90119-06A06

6 parts on this diagram · 35 diagrams in section
