BRAKE TUBE & CLAMP

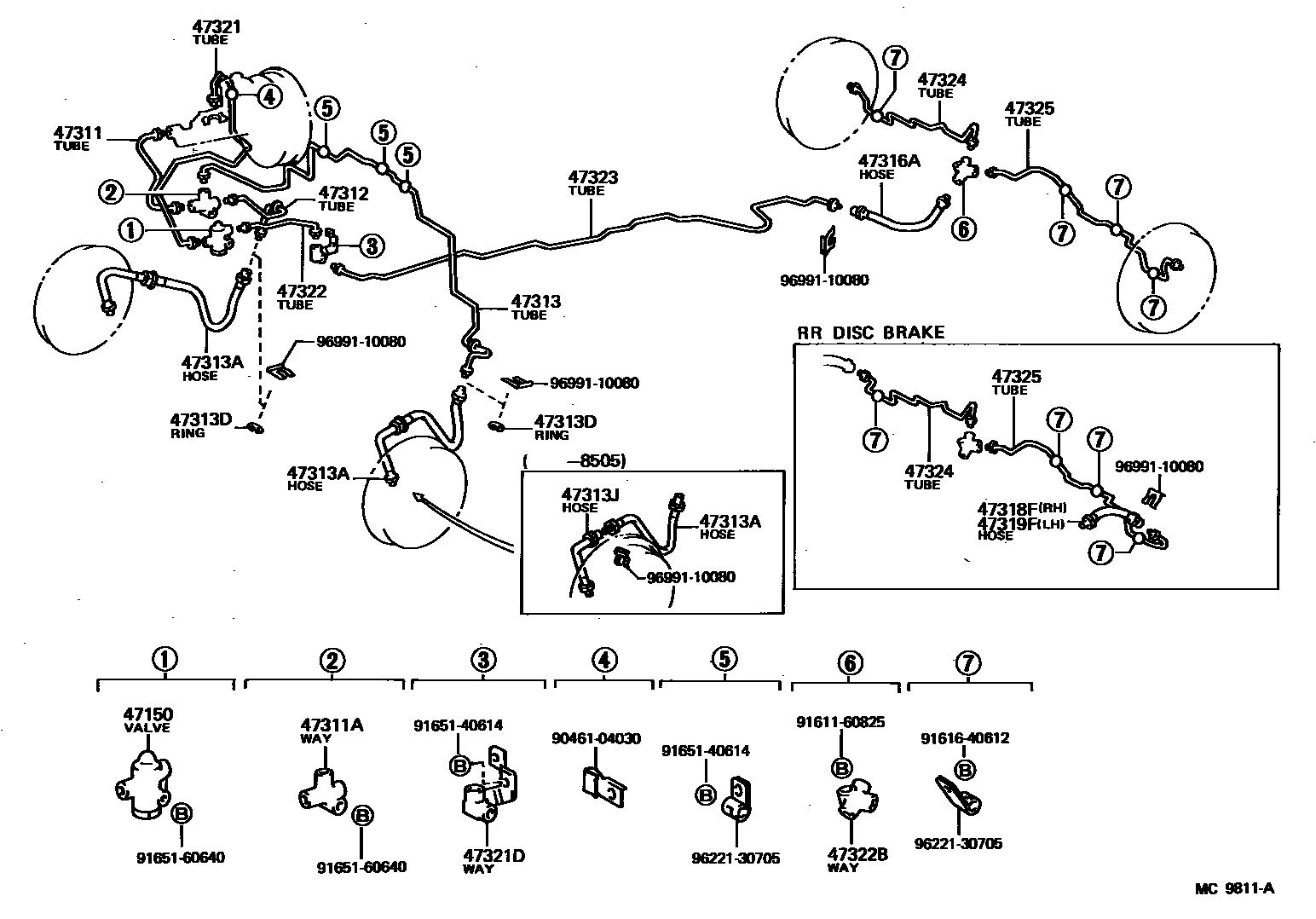

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12031i198305-198704
RR DISC BRAKE
main47150-12041i198305-198704
RR DRUM BRAKE
47311TUBE, FRONT BRAKE, NO.1
main47312-12160i198305-198704
47311AWAY(FOR FRONT BRAKE TUBE)
main90413-10002i198305-198704
47312TUBE, FRONT BRAKE, NO.2
main47314-12210i198305-198704
47313TUBE, FRONT BRAKE, NO.3
main47315-12360i198305-198704
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02393i198305-198505
main90947-02476i198505-198704
47313DRING, E(FOR FRONT FLEXIBLE HOSE SETTING)
main96160-01200i198305-198704
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02224i198305-198505
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main96940-32805i198305-198704
47318FHOSE, FLEXIBLE(FOR REAR RH)
main96940-32555i198305-198704
47319FHOSE, FLEXIBLE(FOR REAR LH)
main96940-32555i198305-198704
47321TUBE, REAR BRAKE, NO.1
main47322-12140i198305-198704
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10107i198305-198704
47322TUBE, REAR BRAKE, NO.2
main47326-12020i198305-198704
47322BWAY, NO.2(FOR REAR BRAKE TUBE)
main90413-10098i198305-198704
47323TUBE, REAR BRAKE, NO.3
main47323-12150i198305-198704
main47323-12160i198305-198704
47324TUBE, REAR BRAKE, NO.4
main47324-12120i198305-198704
main47324-12140i198305-198704
RR DRUM BRAKE
main47324-12150i198305-198704
RR DISC BRAKE
47325TUBE, REAR BRAKE, NO.5
main47325-12120i198305-198704
main47325-12140i198305-198704
RR DRUM BRAKE
main47325-12150i198305-198704
RR DISC BRAKE
9046104030
9161160825
9161640612
9165140614
9165160640
9622130705
9699110080

25 parts on this diagram · 1 diagram in section
