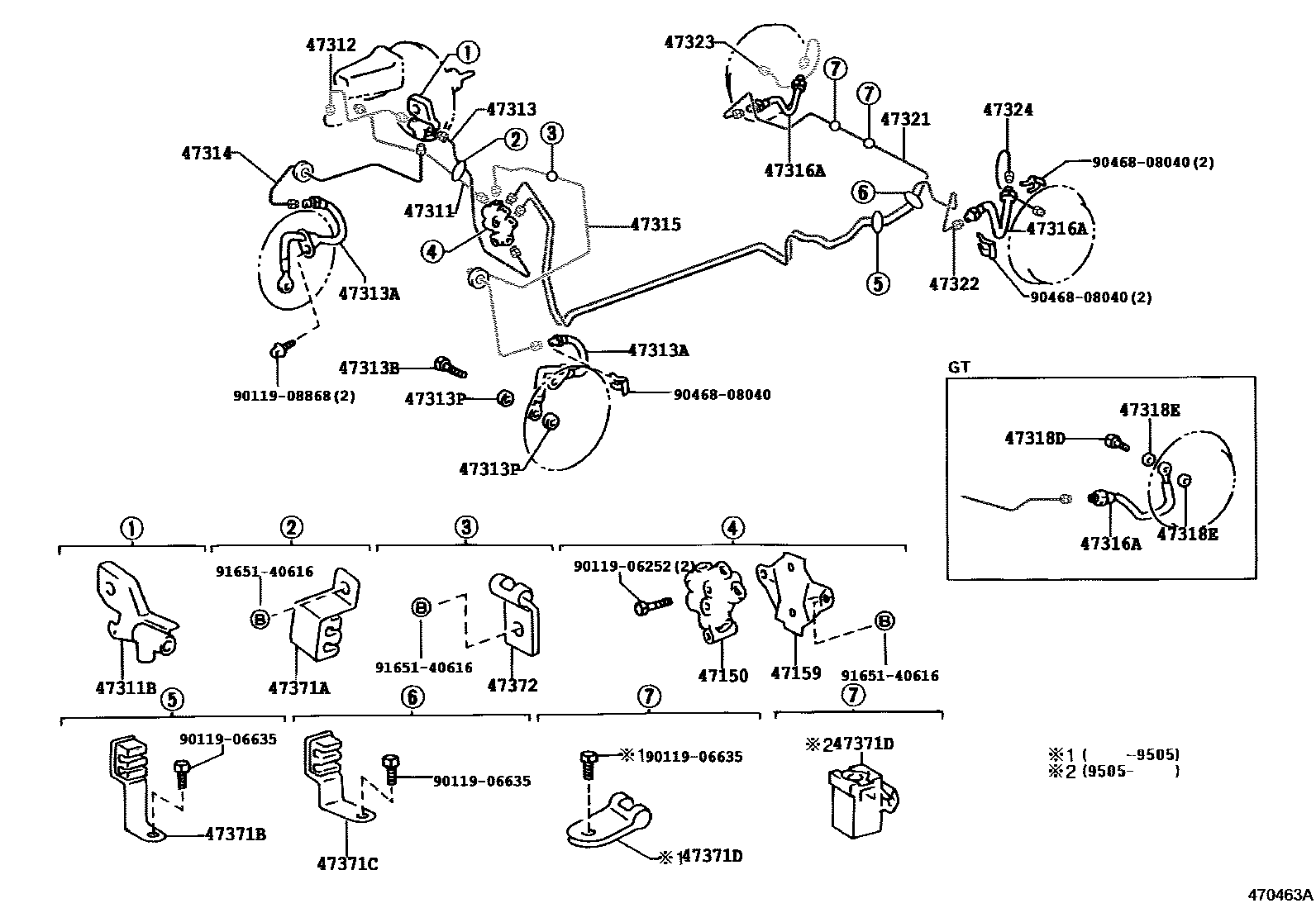

BRAKE TUBE & CLAMP

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-10090i199106-199505
main47150-12140i199106-199305
main47150-12150i199305-199505
main47150-12160i199106-199305
main47150-12180i199804
main47150-12250i199508
main47150-12270i199106-199508
main47150-13020i199804
main47150-13030i199804
main47150-16050i199106
main47150-16060i199804
main47150-20140i199804
main47150-20240i199106-199305
main47150-20250i199305-199505
main47150-20280i199305-199505
47159BRACKET, PROPORTIONING VALVE
main47159-12070i199106
47311TUBE, FRONT BRAKE, NO.1
main47311-12440i199106-199305
main47311-12450i199106-199305
main47311-12460i199106-199505
main47311-12470i199106-199305
main47311-12530i199305-199505
main47311-12540i199305-199401
main47311-12550i199305-199505
main47311-12560i200008
main47311-12620i199804
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main47391-12010i199401
main47391-12030i199305-199505
main90412-10116i199910
main90413-10262i199305-199401
47312TUBE, FRONT BRAKE, NO.2
main47312-12290i199106-199305
main47312-12310i199109-199305
main47312-12330i199305-199401
main47312-12340i199305-199505
47313TUBE, FRONT BRAKE, NO.3
main47313-12250i199106-199305
main47313-12260i199106-199305
main47313-12270i199106-199305
main47313-12330i199305-199505
main47313-12340i199305-199401
main47313-12350i199305-199505
main47313-12360i199305-199505
main47313-12370i199508-199910
main47313-12430i199804-199910
main47313-12500i199910
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02659i199106-199405
main90947-02660i199106-199405
main90947-02680i199109-199405
main90947-02681i199109-199405
main90947-02798i199405-199704
main90947-02799i199405-199704
main90947-02802i199405-199704
main90947-02803i199405-199704
main90947-02910i199704
main90947-02913i199704
main90947-02914i199704
main90947-02917i199704
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015×2i199106-199908
main90401-10058×2i199908
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i199908
main90430-10074×4i199106-199908
47314TUBE, FRONT BRAKE, NO.4
main47314-12290i199508
main47314-12320i199106-199305
main47314-12330i199106-199305
main47314-12360i199305-199505
main47314-12400i199305-199401
47315TUBE, FRONT BRAKE, NO.5
main47315-12450i199106-199305
main47315-12460i199106
47316TUBE, FRONT BRAKE, NO.6
main47316-12190i199106-199305
main47316-12200i199106-199305
main47316-12280i199305-199505
main47316-12290i199305-199505
main47316-12320i199804-199910
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02657×2i199106-199405
main90947-02658×2i199106-199205
main90947-02661×2i199109-199508
main90947-02678×2i199109-199508
main90947-02740×2i199205-199505
main90947-02809×2i199405-199505
main90947-02830×2i199508-199705
main90947-02831×2i199508-199705
47318TUBE, FRONT BRAKE, NO.8
main47318-12180i199106-199305
main47318-12190i199106-199305
main47318-12250i199305-199505
main47318-12260i199305-199505
main47318-12310i199804-199910
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10015×2i199106-199505
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main90430-10074×4i199106-199505
47321TUBE, REAR BRAKE, NO.1
main47321-12100i199106-199505
main47321-12110i199109-199505
main47321-13060i199109
main47321-13080i199910
47322TUBE, REAR BRAKE, NO.2
main47322-12260i199106-199505
main47322-13100i199109
main47322-13120i199109-199910
47323TUBE, REAR BRAKE, NO.3
main47323-12240i199109-199505
main47323-12250i199106-199505
main47323-13080i199109-199910
main47323-13082i199910
main47323-13090i199109-199910
main47323-13150i199910
47324TUBE, REAR BRAKE, NO.4
main47324-12200i199109-199505
main47324-12210i199106-199505
main47324-13080i199109-199910
main47324-13082i199910
main47324-13090i199109-199910
main47324-13150i199910
47371ACLAMP, BRAKE TUBE, NO.1
main47371-12090i199106-199505
main47371-12100i199106
47371BCLAMP, BRAKE TUBE, NO.6
main47375-12010i199106-199505
47371CCLAMP, BRAKE TUBE, NO.7
main47375-12020i199106-199505
47371DCLAMP, BRAKE TUBE, NO.8
main90461-08652×2i199109-199705
main90461-08687×2i199106-199505
main90461-08694i199109-199705
47372CLAMP, BRAKE TUBE, NO.2
main47372-12020i199106-199505
main47372-12060i199804
main90461-06119i199106
9011906252
9011906635
9011908868
9046808040
9165140616

30 parts on this diagram · 11 diagrams in section
