STARTER

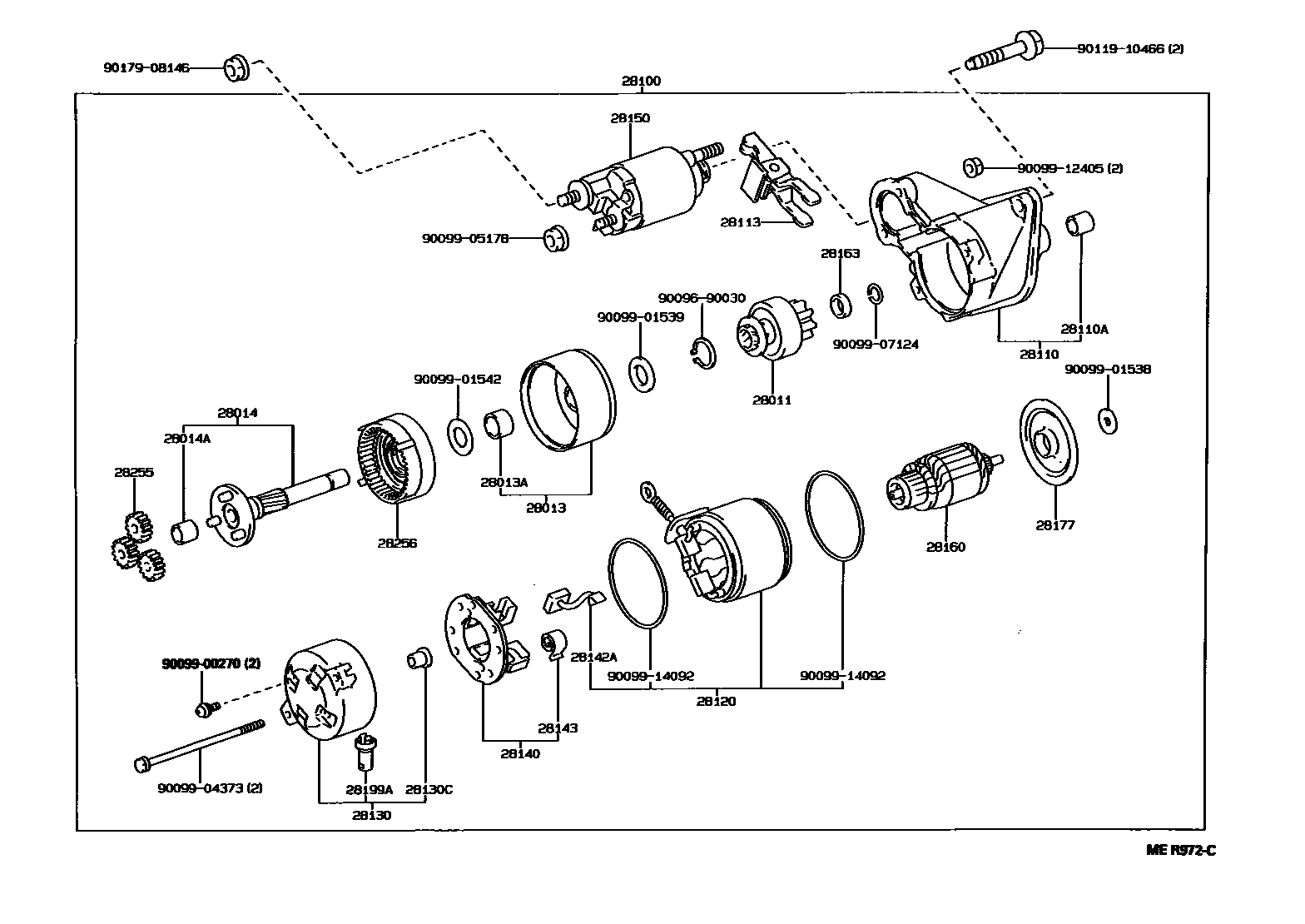

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-10030i199109-199401
main28011-16040i199106-199208
main28011-26042i199109-199401
main28011-26042i199106-199705
main28011-64010i199106
main28011-64130i199106
main28011-70020i199106-199208
28013BEARING, STARTER CENTER & SHOCK ABSORBER, NO.1
main28013-70020i199106-200005
main28013-70030i200005
28013ABEARING, STARTER CENTER & SHOCK ABSORBER, NO.2
main90099-10181i199106
28014SHAFT SUB-ASSY, PLANET CARRIER
main28014-70020i199106
28014ABUSH OR BEARING, PLANET CARRIER SHAFT
main90099-10180i199106
28100STARTER ASSY
main28100-10030i199109-199401
main28100-10040i199106-199505
main28100-10040i199109-199401
main28100-11010i199106-199505
main28100-11080i199505-199704
main28100-11100i199505-199705
main28100-11140i199704
main28100-11160i199704
main28100-16041i199106-199208
main28100-16071i199106-199505
main28100-16080i199109-199505
main28100-16110i199106-199205
main28100-16140i199106-199505
main28100-16190i199704
main28100-16210i199205-199505
main28100-16230i199605
main28100-16260i199605-199705
main28100-64130i199106-199505
main28100-64140i199106-199505
main28100-64340i199505
main28100-64350i199505
28110HOUSING ASSY, STARTER DRIVE
main28110-10030i199109-199401
main28110-10040i199106-199705
main28110-10040i199109-199401
main28110-11010i199106
main28110-16020i199106-199205
main28110-16020i199205-199505
main28110-16041i199106-199208
main28110-16071i199106-199208
main28110-16080i199109-199705
main28110-16150i199205-199505
main28110-64130i199106-199505
main28110-64340i199505
main28115-64140i199106-199505
main28115-64350i199505-199804
main28115-64350i199804
28110ABEARING(FOR STARTER HOUSING)
main90099-10171i199106
28113LEVER, STARTER PINION DRIVE
main28113-15011i199109-199401
main28113-16070i199106
28120YOKE ASSY, STARTER
main28120-15010i199109-199401
main28120-26071i199109-199401
main28120-26071i199106-199704
main28120-55050i199708
main28120-64040i199106
main28120-64130i199106-199708
main28120-70020i199106
main28120-70050i199704
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-10040i199106-199705
main28130-10040i199109-199401
main28130-10050i199109-199401
main28130-11010i199106
main28130-16070i199106
main28130-16080i199109-199705
main28130-64130i199106
main28130-72010i199106-199505
28130CBEARING, STARTER FLANGE
main90099-10183i199106
28140HOLDER ASSY, STARTER BRUSH
main28140-15010i199109-199401
main28140-26070i199109-199401
main28140-26070i199106-199705
main28140-64040i199106
main28140-64130i199106
main28140-70020i199106
28142ASTARTER KIT
main28142-70020i199106
28143SPRING, STARTER BRUSH
main28143-70020i199106
main90099-17112i199109-199401
main90099-17112i199106-199705
main90099-17112i199106
main90099-17115i199106
28150SWITCH ASSY, MAGNET STARTER
main28150-10021i199106-199505
main28150-11080i199505-199704
main28150-11100i199505-199705
main28150-16080i199109-199505
main28150-16110i199106-199205
main28150-16140i199106-199505
main28150-16160i199605-199704
main28150-16210i199205-199505
main28150-16260i199605-199705
main28150-34080i199106-199505
main28150-34080i199109-199401
main28150-37011i199109-199401
main28150-64041i199106-199505
main28150-64130i199106-199505
main28150-64300i199505-199708
main28150-64310i199505-199805
main28150-64341i199708
main28150-64390i199805-199904
28160ARMATURE ASSY, STARTER
main28160-15010i199109-199401
main28160-26071i199109-199401
main28160-26071i199106-199704
main28160-64041i199106
main28160-70021i199106
main28160-70050i199704
main28160-74070i199106
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-40011i199109-199401
main28163-70020i199106
28177PLATE(FOR STARTER ARMATURE)
main28177-70020i199106
28199APROTECTOR, DUST STARTER
main28199-46080i199106
main28199-64150i199109-199401
main28199-74110i199106
28255GEAR, PLANET
main28255-70020i199106
28256GEAR, STARTER INTERNAL
main28256-70020i199106
9009690030
9009900270
9009901538
9009901539
9009901542
9009904373
9009905178
9009907124
9009912405
9009914092
9011910466
9017908146

34 parts on this diagram · 9 diagrams in section
