CYLINDER BLOCK

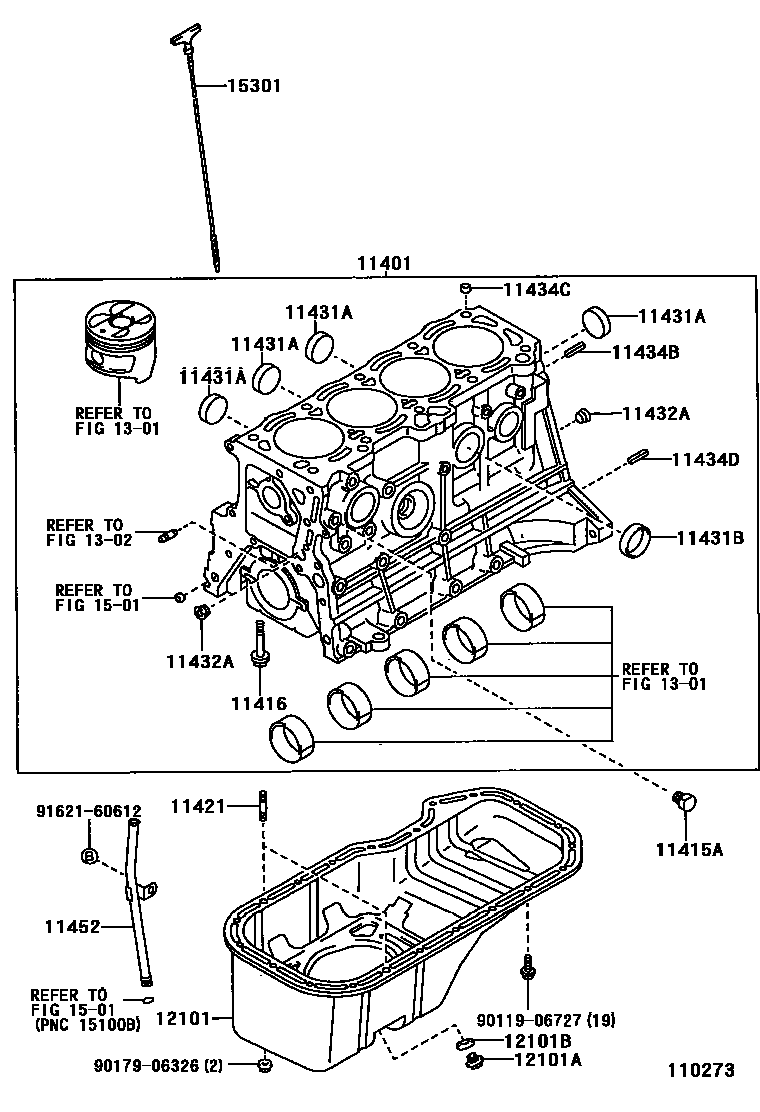

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-09180i199811
main11401-19377i199109-199212
main11401-19378i199212-199307
main11401-19379i199307-199401
main11401-19526i199204-199212
main11401-19527i199212-199307
main11401-19528i199307-199401
main11401-19535i199109-199204
main11401-19565i199106-199212
main11401-19566i199212-199307
main11401-19567i199307-199407
main11401-19568i199407-199601
main11401-19569i199601-199605
main11401-19599i199704
main11401-19657i199401-199407
main11401-19658i199407-199508
main11401-19659i199508-199704
main11401-19675i199106-199505
main11401-19685i199106-199811
main11401-19685i199811
main11401-19695i199106-199505
main11401-19715i199109
main11401-69465i199106-199209
main11401-69466i199209-199504
main11401-69475i199109-199209
main11401-69476i199209-199504
main11401-69625i199504-199509
main11401-69626i199509-199705
main11401-69627i199705-199804
main11401-69635i199504-199509
main11401-69636i199509-199705
main11401-69637i199705-199804
main11401-69815i199804-199810
main11401-69825i199804-199810
main11401-69826i199810-199908
main11401-69827i199908
main11401-69855i199810-199908
main11401-69856i199908
main11401-80001i199605
main11401-80003i199605
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09075i199812
main90910-09088i199106-199212
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90341-12026i199106-199307
main90345-52001i199307
main90345-52003i199106-199804
main90910-09087i199106-199212
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90105-10007i199106
main90910-02019i199106
main90910-02061i199106-199812
main90910-02135i199812
11421BOLT, STUD(FOR OIL PAN)
main90116-06022i199106
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main96411-42500i199106-199908
main96411-43500i199106-199703
main96411-62500i199908
main96411-63500i199703
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43000i199106-199908
main96411-44000i199106
main96411-63000i199703
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90344-53006i199608
main90344-53008i199106-199608
main90345-52003i199804-199812
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10017i199106
main90250-10113i199106
main90253-15003i199106
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90253-13017i199106
main90253-14001i199106-199208
main90253-14002i199208-199708
main90253-14004i199708
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199106
main90250-06068i199106
11452GUIDE, OIL LEVEL GAGE
main11452-10010i199109-199401
main11452-11040i199106-199512
main11452-11041i199512
main11452-11050i199109-199203
main11452-15030i199106
main11452-16040i199106
main11452-64030i199106
12101PAN SUB-ASSY, OIL
main12101-11010i199106-199211
main12101-11011i199211-199407
main12101-11012i199407-199508
main12101-11060i199508
main12101-15100i199109
main12101-16100i199106
main12101-64100i199109-199305
main12101-64101i199305
main12101-64110i199106-199206
main12101-64130i199206-199302
main12101-64131i199302-199804
main12101-64141i199804
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199106-199208
main90341-12026i199106
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12027i199106-199312
main90430-12028i199106-199108
main90430-12031i199206
1301
1302
1501
15301GAGE SUB-ASSY, OIL LEVEL
main15301-11021i199109-199401
main15301-11040i199106-199508
main15301-11050i199508
main15301-15050i199106-199402
main15301-15051i199402
main15301-16070i199106
main15301-64041i199106-199205
main15301-64042i199205-199804
main15301-64110i199804
9011906727
9017906326
9162160612

22 parts on this diagram · 8 diagrams in section
